Série CWT ULTRA MINI-S

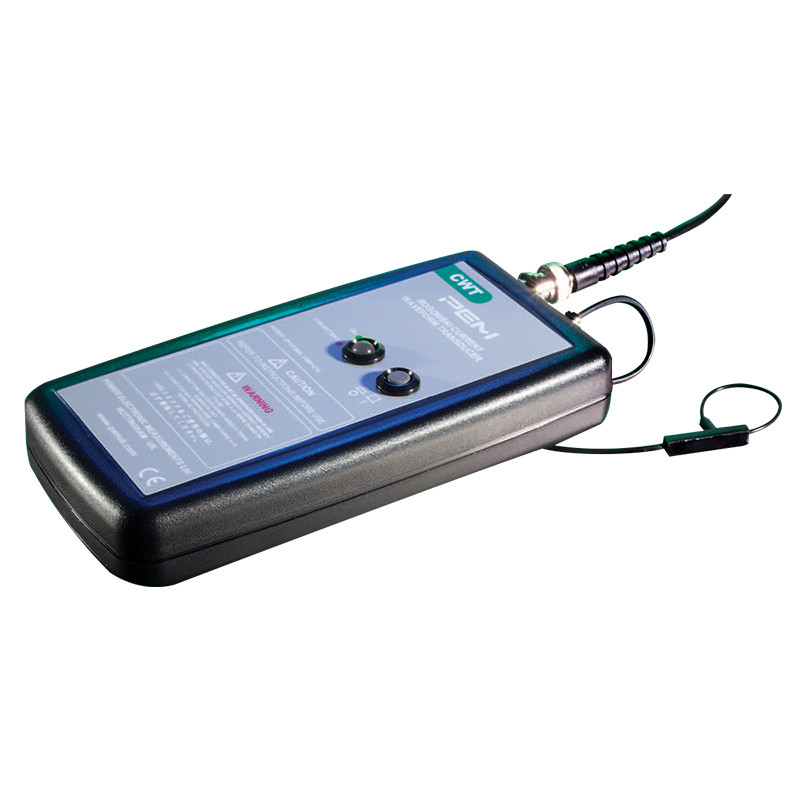

Série CWT ultra mini-S byla navržena pro měření rychle se měnících pulzních proudů a záznam přechodových jevů v výkonových elektronických součástkách. Široká šířka pásma činí cívku univerzálním a všestranným zařízením pro mnoho aplikací měření proudu, zejména těch souvisejících s výzkumem a vývojem v výkonové elektronice. Velmi malý průřez (1.2mm) a obvod (80mm) cívky umožňují měřit proud i přímo na noze tranzistoru v pouzdře TO-220.

Klíčové vlastnosti

Maximální di/dt
Schopnost pracovat při maximálním di/dt až 100 kA/μs.		 Jmenovité proudy
Jmenovité proudy od 30 A do 30 kA (špičkové hodnoty).

Široká šířka pásma
Modely pokrývají rozsah až 30 MHz (pokles -3dB)

 Tenké cívky a vysoká izolace
Tenké cívky s průměrem průřezu 1,2 mm pro izolaci 1,2 kV (špičková hodnota).
Možnost volby délky kabelu
K dispozici jsou delší kabely než standardní 1 m – na vyžádání.		 Délka cívky na zakázku
Na vyžádání jsou k dispozici cívky s délkou větší než standardních 80 mm (až 500 mm)


Použití

  • Průběhy spínání polovodičových součástek.
  • Průběhy spínacích proudů v výkonových elektronických obvodech, např.:
  • MOSFET nebo IGBT i v pouzdrech tak malých jako TO-247. Měření ztrát výkonu v polovodičích.
  • Monitorování proudů v malých tlumivkách, kondenzátorech, tlumicích obvodech atd.
  • Měření malých střídavých proudů za přítomnosti velkých stejnosměrných proudů (např. monitorování zvlnění kondenzátoru).
  • Měření vysokofrekvenčních sinusových, pulzních nebo přechodových proudů v aplikacích od síťové frekvence až po radiofrekvenční (RF) rozsah.


Splňuje normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Technické parametry

Výstup ±6V pro špičkový maximální proud pro R>100kΩ (doporučený vstup osciloskopu R=1MΩ)
Přesnost
  • Kalibrováno na ±0,2% údaje při vycentrování vodiče ve smyčce Rogowského cívky.
  • Poloha vodiče v cívce (pro vodič o průměru 2 mm) – typicky ±2% údaje.
  • Poloha vodiče v cívce (pro vodič o průměru 10 mm) – typicky ±1% údaje.
Linearita do proudové amplitudy ±0,05% odečtu
DC Offset Maximálně ±3mV pro T=25°C
Teplota Cívka a kabel: -40…125°C, integrátor: 0…40°C
Napětí cívky 1,2 kV (špičková hodnota) – cívka o tloušťce 1,2 mm.
Obvod cívky 80 mm – na vyžádání možné větší rozměry
Napájení
  • B - standardní: 4 x AA 1.5V alkalické baterie, typická doba provozu 25h
  • R – dobíjecí: 4x AA 1.2 NiMH baterie, typická životnost 10h, možnost externího nabíjení
Výstup BNC



Model Citlivost
(mV/A)		 Max proud
(A)		 Maximální
šum
(mVp-p)		 Propad*
(%/ms)		 Šířka pásma
LF
(-3dB)(Hz)		 Maximální proud
narůstání di/dt
(kA/μs)		 Šířka pásma (-3dB)
(MHz)
80 mm
CWTUM-S/015 200 30 20 85 150 2.0 30
CWTUM-S/03 100 60 18 78 100 4.0 30
CWTUM-S/06 50 120 12 70 75 8.0 30
CWTUM-S/1 20 300 10 53 50 20 30
CWTUM-S/3 10 600 12 11 12 40 30
CWTUM-S/6 5.0 1200 12 5.5 6.0 80 30
CWTUM-S/15 2.0 3000 10 2.8 3.0 100 30
CWTUM-S/30 1.0 6000 10 1.5 1.5 100 30
CWTUM-S/60 0.5 12 8.0 1.0 1.0 100 30
CWTUM-S/150 0.2 30 5.0 1.0 1.0 100 30

* - Procentuální pokles výstupního signálu pro obdélníkový průběh
