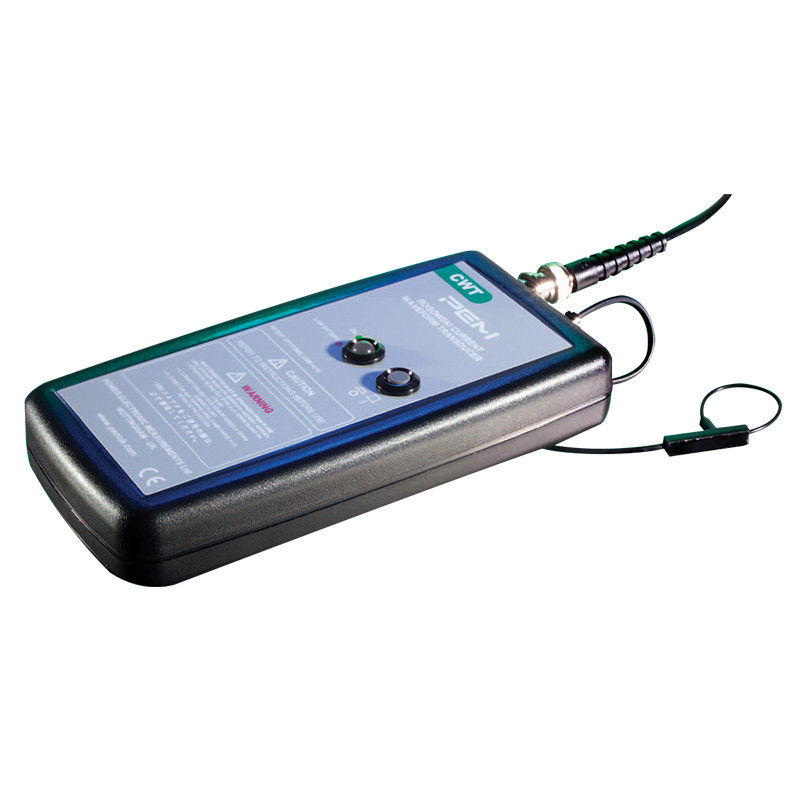

Serija CWT ULTRA MINI-S

CWT ultra mini-S serija buvo sukurta greitai kintančių impulsinių srovių matavimams ir pereinamųjų procesų registravimui galios elektronikos komponentuose. Platus pralaidumas daro ritę universaliu ir įvairiapusiu prietaisu daugeliui srovės matavimo programų, ypač susijusių su galios elektronikos tyrimų ir plėtros darbais. Labai mažas skerspjūvis (1.2 mm) ir apimtis (80 mm) leidžia matuoti srovę net tiesiai ant TO-220 tranzistoriaus kojelės.

Pagrindinės savybės

Maksimalus di/dt
Gebėjimas dirbti su maksimaliu di/dt iki 100 kA/μs.		 Nominalios srovės
Nominalios srovės nuo 30 A iki 30 kA (didžiausios vertės).

Platus pralaidumas
Modeliai apima diapazoną iki 30 MHz (-3dB kritimas)

 Plonos ritės ir didelė izoliacija
Plonos ritės, kurių skerspjūvio skersmuo 1,2 mm, užtikrina 1,2 kV izoliaciją (didžiausia vertė).
Kabelio ilgio pasirinkimas
Galimi ilgesni kabeliai nei standartinis 1 m – pagal užsakymą.		 Individualus ritės ilgis
Pagal užsakymą galimos ilgesnės nei standartinės 80 mm (iki 500 mm) ritės


Taikymas

  • Puslaidininkinių prietaisų perjungimo bangos formos.
  • Perjungimo srovės bangos formos galios elektronikos grandinėse, pvz.:
  • MOSFET arba IGBT net TO-247 korpusuose. Galios nuostolių matavimas puslaidininkiuose.
  • Srovių stebėjimas mažuose induktoriuose, kondensatoriuose, slopinimo grandinėse ir kt.
  • Mažų kintamųjų srovių matavimas esant didelėms nuolatinėms srovėms (pvz., kondensatoriaus pulsacijos stebėjimas).
  • Aukšto dažnio sinusoidinių, impulsinių ar pereinamųjų srovių matavimas nuo tinklo dažnio iki radijo dažnių (RF) diapazono.


Atitinka standartus

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Techniniai parametrai

Išėjimas ±6V didžiausiai srovei, kai R>100kΩ (rekomenduojama osciloskopo įvestis R=1MΩ)
Tikslumas
  • Kalibruota iki ±0,2% rodmens, kai laidininkas centruotas Rogovskio ritės kilpoje.
  • Laidininko padėtis ritėje (2 mm skersmens laidininkui) – tipiškai ±2% rodmens.
  • Laidininko padėtis ritėje (10 mm skersmens laidininkui) – tipiškai ±1% rodmens.
Linijiškumas iki srovės amplitudės ±0,05% rodmens
Nuolatinės srovės poslinkis Maksimalus ±3mV esant T=25°C
Temperatūra Ritė ir kabelis: -40…125°C, integratorius: 0…40°C
Ritės įtampa 1,2 kV (didžiausia vertė) – 1,2 mm storio ritė.
Ritės apimtis 80 mm – didesni dydžiai galimi pagal užsakymą
Maitinimas
  • B - standartinis: 4 x AA 1.5V šarminės baterijos, tipiškas veikimo laikas 25 val.
  • R – įkraunamas: 4x AA 1.2 NiMH baterijos, tipiškas veikimo laikas 10 val., galimas išorinis įkrovimas
Išėjimas BNC



Modelis Jautrumas
(mV/A)		 Maksimali srovė
(A)		 Maksimalus
triukšmas
(mVp-p)		 Šlaitas*
(%/ms)		 Žemo dažnio pralaidumas
(-3dB)(Hz)		 Maksimalus di/dt
didėjimo srovė
(kA/μs)		 Pralaidumas (-3dB)
(MHz)
80 mm
CWTUM-S/015 200 30 20 85 150 2.0 30
CWTUM-S/03 100 60 18 78 100 4.0 30
CWTUM-S/06 50 120 12 70 75 8.0 30
CWTUM-S/1 20 300 10 53 50 20 30
CWTUM-S/3 10 600 12 11 12 40 30
CWTUM-S/6 5.0 1200 12 5.5 6.0 80 30
CWTUM-S/15 2.0 3000 10 2.8 3.0 100 30
CWTUM-S/30 1.0 6000 10 1.5 1.5 100 30
CWTUM-S/60 0.5 12 8.0 1.0 1.0 100 30
CWTUM-S/150 0.2 30 5.0 1.0 1.0 100 30

* - Procentinis išėjimo signalo kritimas stačiakampio bangos formai

mažiau
Skaityk daugiau

Atsiųskite užklausą
