Seria CWT ULTRA MINI
Seria CWT ULTRA MINI
Seria CWT ULTRA MINI-S

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: PEM

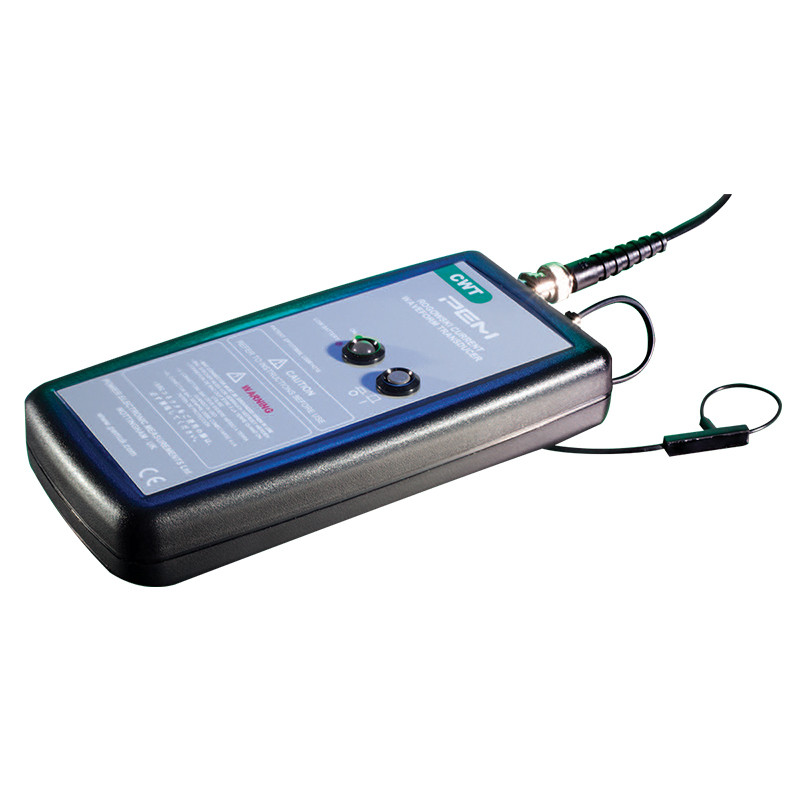

Seria CWT ULTRA MINI-S

Seria CWT ultra mini-S została zaprojektowana z myślą o zastosowaniu do pomiarów szybkozmiennych prądów pulsacyjnych i rejestracji stanów nieustalonych w elementach energoelektronicznych. Szerokie pasmo przenoszenia sprawia, że cewka jest uniwersalnym i wszechstronnym urządzeniem dla wielu aplikacji pomiarowych prądu, w szczególności związanych z pracami badawczo-rozwojowymi w energoelektronice. Bardzo mały przekrój (1.2mm) i obwód (80mm) cewki sprawiają, że możliwe jest dokonanie pomiaru prądu nawet bezpośrednio na nóżce tranzystora w obudowie TO-220.

Kluczowe cechy

Maksymalne di/dt
Zdolność do pracy przy maksymalnym
di/dt do 100 kA/μs.

 Prądy znamionowe
Prądy znamionowe od 30 A do 30 kA
(wartości szczytowe).

Szerokie pasmo przenoszenia
Modele obejmują zakres do 30 MHz
(spadek -3dB)

 Cienkie cewki i wysoka izolacja
Cienkie cewki o średnicy przekroju
1,2 mm dla izolacji 1.2 kV (wartość szczytowa).
Możliwość doboru długości przewodu
Dostępne są dłuższe przewody niż standardowe 1 m – na życzenie.		 Długość cewki na zamówienie
Na życzenie dostępne są cewki o długości większej niż standardowe 80 mm (do 500 mm)


Zastosowania

  • Przebiegi przełączania elementów półprzewodnikowych.
  • Przebiegi prądów przełączających w obwodach energoelektronicznych, np:
  • MOSFET lub IGBT nawet w obudowach tak małych jak TO-247. Pomiar strat mocy w półprzewodnikach.
  • Monitorowanie prądów w małych dławikach, kondensatorach, obwodach tłumiących itp.
  • Pomiar małych prądów AC w obecności dużych prądów DC (np. monitorowanie tętnień kondensatora).
  • Pomiar prądów sinusoidalnych o wysokiej częstotliwości, impulsowych lub przejściowych
    w zastosowaniach od częstotliwości sieciowej do zakresu radiowego (RF).


Spełnia normy

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parametry techniczne

Wyjście ±6V dla wartości szczytowej prądu max. dla R>100kΩ (rekomendowane wejście oscyloskopu R=1MΩ)
Dokładność

Skalibrowane do ±0,2% wskazania przy wycentrowaniu przewodnika w pętli cewki Rogowskiego.
Pozycja przewodnika w cewce (dla przewodnika o średnicy 2 mm) – typowo ±2% wskazania.
Pozycja przewodnika w cewce (dla przewodnika o średnicy 10 mm) – typowo ±1% wskazania.
Liniowość do amplitudy prądu ±0.05% odczytu
Offset DC Maksymalnie ±3mV dla T=25°C
Temperatura Cewka i przewód: -40…125°C, integrator: 0…40°C
Napięcie cewki 1.2 kV (wartość szczytowa) – cewka o grubości 1.2.
Obwód cewki 80 mm – na prośbę możliwe większe rozmiary
Zasilanie

B - standardowe: baterie alkaliczne 4 x AA 1.5V, typowy czas pracy 25h
R – akumulatorowe: baterie 4x AA 1.2 NiMH, typowy czas życia 10h, możliwość ładowania zewnętrznego
Wyjście BNC



Model Czułość
(mV/A)		 Prąd max
(A)		 Maksymalny
szum
(mVp-p)		 Zwis*
(%/ms)		 Szerokość pasma
przenoszenia LF
(-3dB)(Hz)		 Maksymalny prąd
narastania di/dt
(kA/μs)		 Szerokość pasma
przenoszenia (-3dB)
Bandwidth (MHz)
80 mm
CWTUM-S/015 200 30 20 85 150 2.0 30
CWTUM-S/03 100 60 18 78 100 4.0 30
CWTUM-S/06 50 120 12 70 75 8.0 30
CWTUM-S/1 20 300 10 53 50 20 30
CWTUM-S/3 10 600 12 11 12 40 30
CWTUM-S/6 5.0 1200 12 5.5 6.0 80 30
CWTUM-S/15 2.0 3000 10 2.8 3.0 100 30
CWTUM-S/30 1.0 6000 10 1.5 1.5 100 30
CWTUM-S/60 0.5 12 8.0 1.0 1.0 100 30
CWTUM-S/150 0.2 30 5.0 1.0 1.0 100 30

* - Spadek procentowy sygnału wyjściowego przy przebiegu prostokątnym
