Серия CWT ULTRA MINI-S

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: PEM

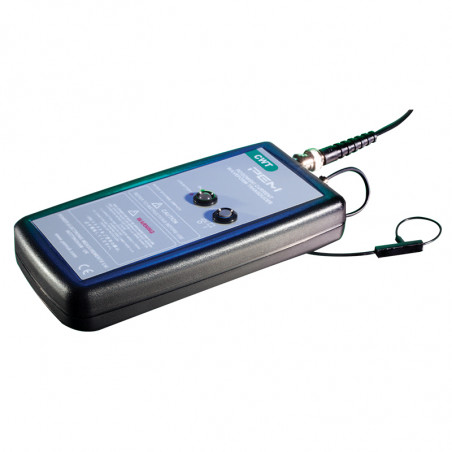

Серия CWT ULTRA MINI-S

Серия CWT ultra mini-S была разработана для измерения быстро меняющихся импульсных токов и регистрации переходных процессов в силовых электронных компонентах. Широкая полоса пропускания делает катушку универсальным и многофункциональным устройством для многих приложений измерения тока, особенно связанных с научно-исследовательскими работами в силовой электронике. Очень малое поперечное сечение (1.2 мм) и длина окружности (80 мм) катушки позволяют измерять ток даже непосредственно на ножке транзистора в корпусе TO-220.

Ключевые особенности

Максимальное di/dt
Способность работать при максимальном di/dt до 100 кА/мкс.		 Номинальные токи
Номинальные токи от 30 А до 30 кА (пиковые значения).

Широкая полоса пропускания
Модели охватывают диапазон до 30 МГц (спад -3дБ)

 Тонкие катушки и высокая изоляция
Тонкие катушки с диаметром поперечного сечения 1,2 мм для изоляции 1,2 кВ (пиковое значение).
Выбор длины кабеля
Доступны кабели длиннее стандартных 1 м – по запросу.		 Изготовление катушек на заказ
По запросу доступны катушки длиной более стандартных 80 мм (до 500 мм)


Применение

  • Формы сигналов переключения полупроводниковых устройств.
  • Формы сигналов коммутационных токов в силовых электронных схемах, например:
  • MOSFET или IGBT даже в корпусах размером до TO-247. Измерение потерь мощности в полупроводниках.
  • Мониторинг токов в небольших дросселях, конденсаторах, демпфирующих цепях и т. д.
  • Измерение малых переменных токов при наличии больших постоянных токов (например, мониторинг пульсаций конденсатора).
  • Измерение высокочастотных синусоидальных, импульсных или переходных токов в приложениях от сетевой частоты до радиочастотного (РЧ) диапазона.


Соответствует стандартам

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Технические параметры

Выход ±6В для пикового максимального тока при R>100кОм (рекомендуемое входное сопротивление осциллографа R=1МОм)
Точность
  • Калибровано до ±0,2% показаний при центрировании проводника в петле катушки Роговского.
  • Положение проводника в катушке (для проводника диаметром 2 мм) – обычно ±2% показаний.
  • Положение проводника в катушке (для проводника диаметром 10 мм) – обычно ±1% показаний.
Линейность до амплитуды тока ±0,05% отсчета
Смещение постоянного тока Максимум ±3мВ при T=25°C
Температура Катушка и кабель: -40…125°C, интегратор: 0…40°C
Напряжение катушки 1,2 кВ (пиковое значение) – катушка толщиной 1,2 мм.
Длина окружности катушки 80 мм – по запросу возможны большие размеры
Электропитание
  • B - стандарт: 4 щелочные батарейки AA 1.5В, типовое время работы 25ч
  • R – аккумуляторные: 4 аккумулятора AA 1.2 NiMH, типовое время работы 10ч, возможность внешней зарядки
Выход BNC



Модель Чувствительность
(мВ/А)		 Макс. ток
(А)		 Максимальный
шум
(мВp-p)		 Провал*
(%/мс)		 Ширина полосы
пропускания НЧ
(-3дБ)(Гц)		 Максимальный ток
нарастания di/dt
(кА/мкс)		 Ширина полосы
пропускания (-3дБ)
(МГц)
80 мм
CWTUM-S/015 200 30 20 85 150 2.0 30
CWTUM-S/03 100 60 18 78 100 4.0 30
CWTUM-S/06 50 120 12 70 75 8.0 30
CWTUM-S/1 20 300 10 53 50 20 30
CWTUM-S/3 10 600 12 11 12 40 30
CWTUM-S/6 5.0 1200 12 5.5 6.0 80 30
CWTUM-S/15 2.0 3000 10 2.8 3.0 100 30
CWTUM-S/30 1.0 6000 10 1.5 1.5 100 30
CWTUM-S/60 0.5 12 8.0 1.0 1.0 100 30
CWTUM-S/150 0.2 30 5.0 1.0 1.0 100 30

* - Процентное падение выходного сигнала для прямоугольной формы волны
