Производитель: ZIEHL

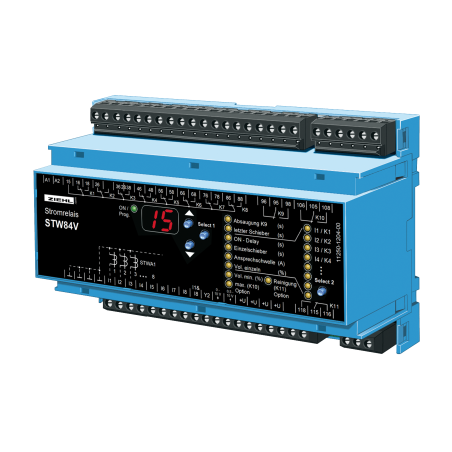

STW84V - Управление аспирационными установками - S225522

  • S225522
  • Тип продукта Двигатель IP00, электроника IP20 / в зависимости от монтажа и положения
  • Напряжение питания AC/DC 24 - 270 V
  • Исполнение Специфика заказчика / IP 6K9K
  • Сертификат IP 30 (IP 44, с кронштейном и крышкой)
  • Выходная функция Аналоговые выходы 0/4-20 мА, 0-10 В, выходы/реле
  • Измеренное значение Материал ПА, армированный стекловолокном.

Основная функция устройства — определение наличия тока в линии питания одного из нескольких деревообрабатывающих станков. При обнаружении тока устройство открывает клапан на всасывающем канале станка. Одновременно включается система вытяжки. При выключении станка устройство закрывает соответствующий клапан с задержкой. При выключении последнего станка система вытяжки также останавливается с задержкой.

Токовое реле STW84V контролирует до 8 установок переменного тока по принципу «да/нет». Входы могут анализировать сигналы трансформаторов тока типа STWA1(H) или беспотенциальных контактов.
Для управления крупными установками пылеулавливания можно объединить несколько реле.

Применение
Управление установками пылеулавливания в деревообрабатывающей и пластмассовой промышленности в соответствии с техническими правилами для опасных материалов TRGS 553. Центральная вытяжка включается сразу после запуска любой установки. В зависимости от открытия золотниковых клапанов во всасывающих каналах отдельных машин. Кроме того, можно управлять очисткой фильтра (вибрацией) и ячеистого колеса/разгрузкой, запускать внешнюю очистку (сжатым воздухом) или сообщать о превышении максимального расхода. Аналоговый выход 0...10 В может управлять преобразователем частоты на двигателе вентилятора, оптимизируя производительность и экономя энергию.

  • Мониторинг 8 машин (STWA1(H) или контакт)
  • вход для «открытия всех золотниковых клапанов»
  • 8 реле (с переключающими контактами) для золотников
  • 1 реле для управления вентилятором
  • 1 реле для очистки фильтра
  • 1 реле для управления ячеистым колесом/разгрузкой или сообщать о превышении максимального расхода. объемный расход
  • аналоговый выход для управления преобразователем частоты и комбинации с несколькими STW84V
  • клеммами
  • универсальное напряжение питания переменного/постоянного тока 24–270 В
