Производител: ZIEHL

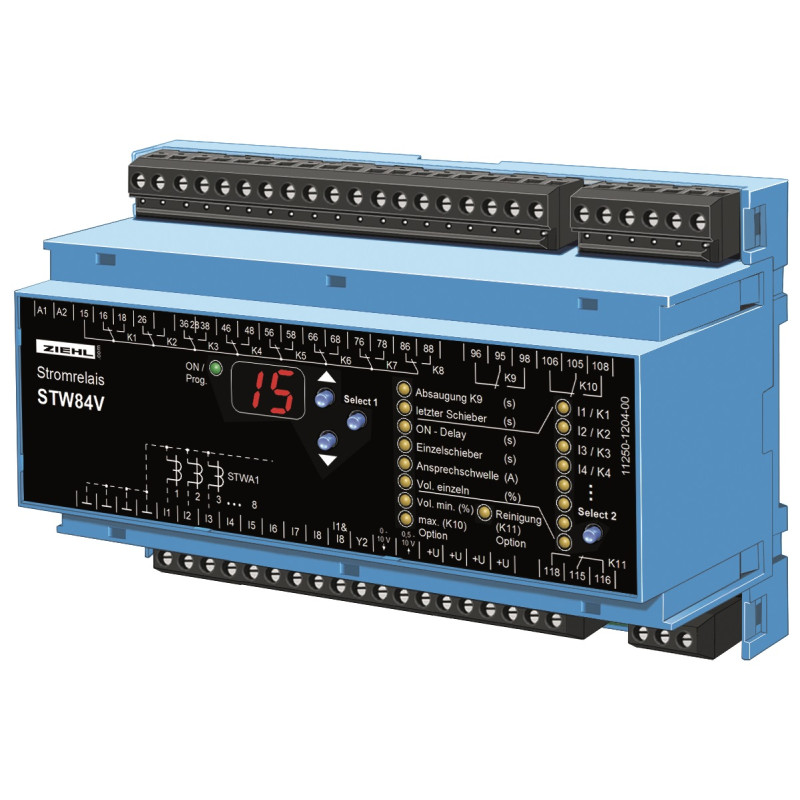

STW84V - Управление за смукателни инсталации - S225522

  • S225522
  • Вид продукт Мотор IP00, електроника IP20 / в зависимост от монтажа и позицията
  • Напрежение на захранване AC/DC 24 - 270 V
  • Изпълнение Специфични за клиента / IP 6K9K
  • Сертификат IP 30 (IP 44, със скоба и капак)
  • Изходна функция Аналогови изходи 0/4-20 mA, 0-10 V, изходи/релета
  • Измерена стойност PA материал, подсилен със стъклени влакна.

Основната функция на устройството е да открие дали тече ток в захранващата линия на една от няколко дървообработващи машини. Ако се установи протичане на ток, устройството отваря клапан на смукателния канал на машината. В същото време системата за извличане се включва. Когато машината е изключена, устройството затваря съответния клапан със закъснение. Ако последната машина е изключена, системата за изсмукване също спира след забавяне.

Токовото реле STW84V следи до 8 набора за променлив ток при текущия поток да/не. Входовете могат да анализират сигнали на токови трансформатори тип STWA1(H) или на безпотенциални контакти.
За управление на големи обезпрашаващи инсталации могат да се комбинират няколко релета.

Приложения
Управление на обезпрашаващи инсталации в дървообработващата промишленост и пластмаса съгласно техническите правила за опасни материали TRGS 553. Централното засмукване се включва, веднага щом всяка машина бъде пусната в действие. Съгласно шибърите в смукателните канали на отделните машини се отварят. Освен това може да се контролира почистването на филтър (вибрация) и клетъчно колело/изпускане, може да се стартира външно почистване (с въздух под налягане) или превишаване на макс. може да се отчете обемен поток. Аналоговият изход 0...10 V може да управлява честотен преобразувател към двигателя на вентилатора и по този начин да оптимизира производителността и да пести енергия.

  • Мониторинг на 8 машини (STWA1(H) или контакт)
  • вход за "отворете всички плъзгащи се клапи"
  • 8 релета (с превключващи контакти) за плъзгащи се клапи
  • 1 реле за управление вентилатор
  • 1 реле за почистване на филтъра
  • 1 реле за управление на клетъчно колело/разряд или доклад за превишаване на макс. обемен поток
  • аналогов изход за управление на честотен преобразувател и комбинация от повече STW84V
  • щепселни клеми
  • универсално захранващо напрежение AC/DC 24-270 V
