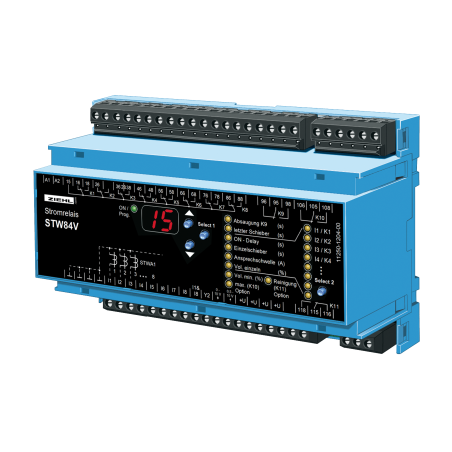

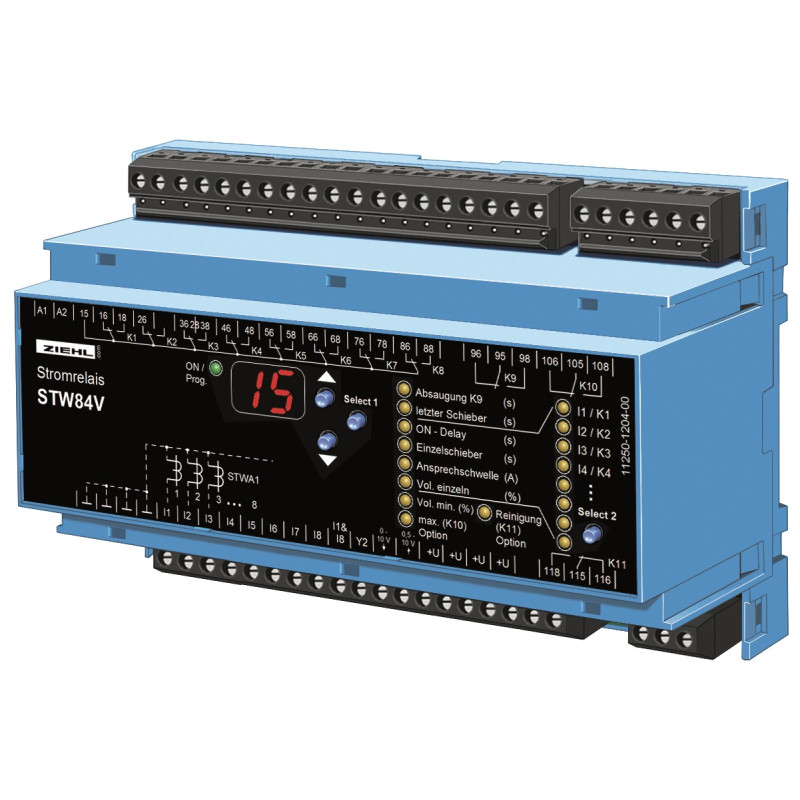

STW84V - Контрола усисних постројења - S225522

<п>Основна функција уређаја је да открије да ли струја тече у доводу једне од неколико машина за обраду дрвета. Ако се детектује струјни ток, уређај отвара вентил на усисном каналу машине. Истовремено, систем за екстракцију је укључен. Када је машина искључена, уређај затвара одговарајући вентил са закашњењем. Ако је последња машина искључена, систем за екстракцију се такође зауставља након кашњења.<п>Струјни релеј СТВ84В прати до 8 сетова наизменичне струје на струјном току да/не. Улази могу да анализирају сигнале струјних трансформатора типа СТВА1(Х) или безпотенцијалних контаката.<бр/>За управљање великим постројењима за отпрашивање може се комбиновати неколико релеја.<п>Примена<бр/>Управљање постројењима за отпрашивање у индустрији прераде дрвета и пластике у складу са техничким правилима за опасне материјале ТРГС 553, централна машина се укључује чим се укључи било која машина. Према клизним вентилима се отварају усисни канали појединих машина. Поред тога, може се контролисати чишћење филтера (вибрација) и ћелијског точка/пражњења, може се покренути екстерно чишћење (са ваздухом под притиском) или прекорачење макс. запремински проток може се извести. Аналогни излаз 0...10 В може да контролише фреквентни претварач на мотору вентилатора и на тај начин оптимизује перформансе и уштеди енергију.<ул><ли>Надгледање 8 машина (СТВА1(Х) или контакт)<ли>улаз за „отварање свих клизних вентила“<ли>8 релеја (са преклопним релејним контактима<ли>контактима за управљање) вентилатор<ли>1 релеј за чишћење филтера<ли>1 релеј за контролу ћелијског точка/пражњења или извештај прекорачења макс. волуме-флов<ли>аналогни излаз за контролу фреквентног претварача и комбинацију више СТВ84В<ли>прикључака на утичницу<ли>универзални напон напајања АЦ/ДЦ 24-270 В
