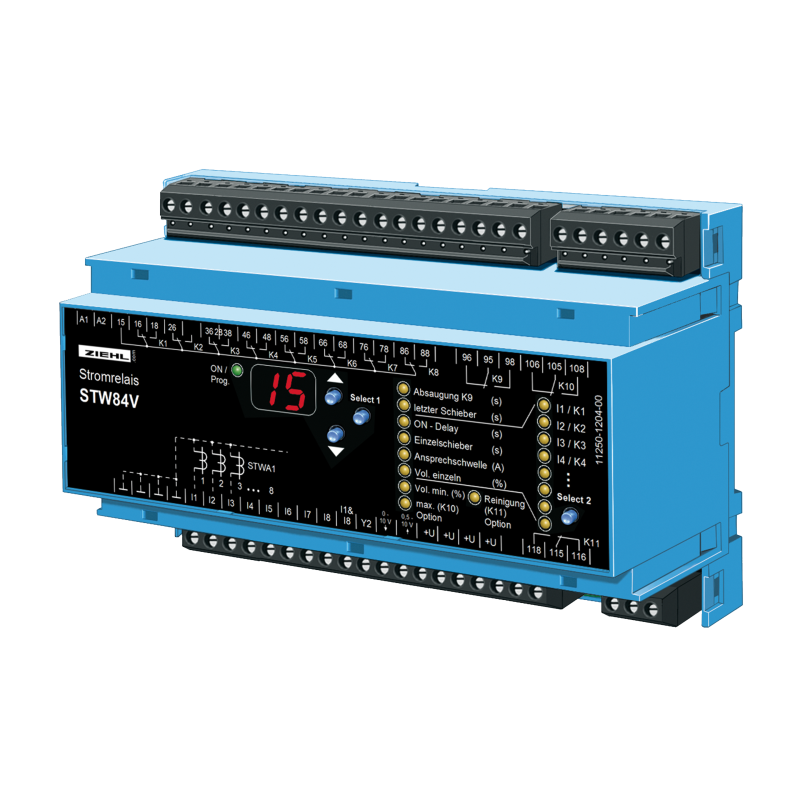

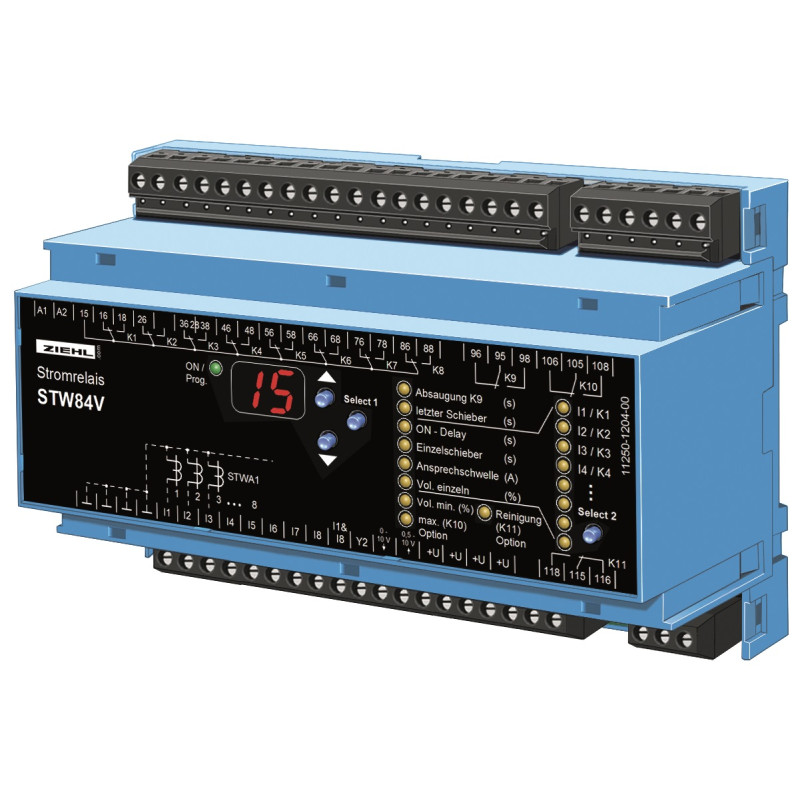

STW84V - Vezérlés szívóberendezésekhez - S225522

A készülék alapvető funkciója annak észlelése, hogy folyik-e áram a famegmunkáló gépek valamelyikének tápvezetékében. Ha áramáramlást észlel, a készülék kinyit egy szelepet a gép szívócsatornáján. Ezzel egyidejűleg az elszívórendszer is bekapcsol. A gép kikapcsolásakor a készülék késleltetéssel zárja a hozzá tartozó szelepet. Ha az utolsó gépet kikapcsolják, az elszívó rendszer is leáll egy késleltetés után.

Az STW84V áramrelé legfeljebb 8 váltóáram-készletet figyel az áram áramlásán igen/nem. A bemenetek STWA1(H) típusú áramváltók vagy potenciálmentes érintkezők jeleit elemezhetik.
Nagy portamentesítő berendezések vezérléséhez több relé is kombinálható.

Alkalmazások
Fa- és műanyagiparban a pormentesítő üzemek vezérlése a veszélyes anyagokra vonatkozó műszaki szabályok szerint TRGS 553. A gép bekapcsolásakor a központi üzembe helyezést követően. Az egyes gépek szívócsatornáiban lévő tolózárak szerint nyitnak. Ezen kívül szűrő (rezgés) és cellás kerék/ürítés tisztítása vezérelhető, külső tisztítás (sűrített levegővel) indítható vagy max. térfogatáram jelenthető. A 0...10 V analóg kimenet egy frekvenciaváltót vezérel a lélegeztetőgép motorjánál, így optimalizálja a teljesítményt és energiát takarít meg.

• 8 gép felügyelete (STWA1(H) vagy érintkező)
• bemenet az "összes tolózár kinyitásához"
• 8 relé (átváltó vezérlőérintkezőkkel1. lélegeztetőgép
• 1 relé a szűrőtisztításhoz
• 1 relé a cellakerék vezérléséhez/kisütéshez vagy a max. volume-flow
• analóg kimenet a frekvenciaváltó és több STW84V vezérléséhez
• csatlakoztatható
• univerzális tápfeszültség AC/DC 24-270 V
