Виробник: ZIEHL

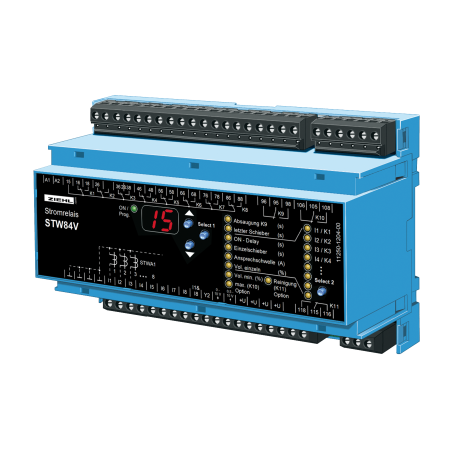

STW84V - Контроль для всмоктувальних установок - S225522

  • S225522
  • Тип продукту Двигун IP00, електроніка IP20 / залежно від монтажу та положення
  • Напруга живлення AC/DC 24 - 270 V
  • Виконання Замовник / IP 6K9K
  • Сертифікат IP 30 (IP 44, з кронштейном і кришкою)
  • Вихідна функція Аналогові виходи 0/4-20 мА, 0-10 В, виходи/реле
  • Виміряна величина Матеріал PA, армований скловолокном.

Основна функція пристрою — виявити, чи протікає струм у лінії живлення одного з кількох деревообробних верстатів. Якщо виявлено протікання струму, пристрій відкриває клапан на всмоктувальному каналі машини. При цьому вмикається система відведення. Коли машина вимикається, пристрій із затримкою закриває відповідний клапан. Якщо останню машину вимкнути, система відведення також зупиняється із затримкою.

Реле струму STW84V контролює до 8 наборів змінного струму на струмі так/ні. Входи можуть аналізувати сигнали трансформаторів струму типу STWA1(H) або безпотенційних контактів.
Для керування великими очисними установками можна об'єднати кілька реле.

Застосування
Керування установками знепилення в деревообробній промисловості та переробці пластмас відповідно до технічних правил щодо небезпечних матеріалів TRGS 553. Центральне всмоктування вмикається, як тільки будь-яка машина вводиться в роботу. Відповідно відкриваються шибери у всмоктувальних каналах окремих машин. Крім того, можна контролювати очищення фільтра (вібрація) і клітинного колеса/скидання, можна розпочати зовнішнє очищення (повітрям під тиском) або перевищити макс. можна повідомити об'ємну витрату. Аналоговий вихід 0...10 В може керувати перетворювачем частоти на двигуні вентилятора, таким чином оптимізуючи продуктивність і заощаджуючи енергію.

  • Моніторинг 8 машин (STWA1(H) або контакт)
  • вхід для «відкрити всі золотникові клапани»
  • 8 реле (з перемикаючими контактами) для золотникових клапанів
  • 1 реле для керування вентилятор
  • 1 реле для очищення фільтра
  • 1 реле для контролю клітинного колеса/розряду або повідомлення про перевищення макс. об'ємний потік
  • аналоговий вихід для керування перетворювачем частоти та комбінацією більшої кількості STW84V
  • підключаються клеми
  • універсальна напруга живлення AC/DC 24-270 В
