Fabricant: ZIEHL

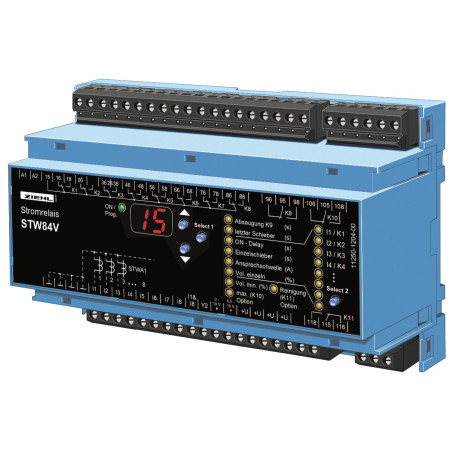

STW84V - Contrôle des installations d'aspiration - S225522

  • S225522
  • Type de produit Moteur IP00, électronique IP20 / selon montage et position
  • Tension d'alimentation AC/DC 24 - 270 V
  • Exécution Spécifique au client / IP 6K9K
  • Certificat IP 30 (IP 44, avec support et couvercle)
  • Fonction de sortie Sorties analogiques 0/4-20 mA, 0-10 V, sorties/relais
  • La valeur de mesure Matériau PA renforcé de fibre de verre.
La fonction principale de l'appareil est de détecter la présence de courant dans la conduite d'alimentation d'une machine à bois. En cas de détection, l'appareil ouvre une vanne sur le canal d'aspiration de la machine. Simultanément, le système d'aspiration est mis en marche. Lorsqu'une machine est arrêtée, l'appareil ferme la vanne correspondante avec un délai. Si la dernière machine est arrêtée, le système d'aspiration s'arrête également après un délai. Le relais de courant STW84V surveille jusqu'à 8 groupes de courant alternatif (oui/non). Les entrées peuvent analyser les signaux des transformateurs de courant de type STWA1(H) ou des contacts secs. Plusieurs relais peuvent être combinés pour la commande d'installations de dépoussiérage de grande capacité. Applications : commande d'installations de dépoussiérage dans l'industrie du bois et du plastique conformément à la réglementation technique relative aux matières dangereuses TRGS 553. L'aspiration centralisée est activée dès la mise en service d'une machine. Selon l'ouverture des vannes dans les conduits d'aspiration de chaque machine, il est possible de commander le nettoyage du filtre (vibration) et de la roue cellulaire/du refoulement, de lancer un nettoyage externe (à l'air comprimé) ou de signaler un dépassement du débit volumique maximal. La sortie analogique 0...10 V permet de commander un variateur de fréquence au niveau du moteur du ventilateur et ainsi d'optimiser les performances et d'économiser de l'énergie.

  • Surveillance de 8 machines (STWA1(H) ou contact)
  • Entrée pour « ouvrir toutes les vannes »
  • 8 relais (avec contacts inverseurs) pour vannes
  • 1 relais pour la commande du ventilateur
  • 1 relais pour le nettoyage du filtre
  • 1 relais pour la commande de la roue cellulaire/du refoulement ou pour signaler un dépassement du débit volumique maximal. Débit volumique
  • Sortie analogique pour le contrôle du convertisseur de fréquence et la combinaison de plusieurs STW84V
  • Bornes enfichables
  • Tension d'alimentation universelle CA/CC 24-270 V
