Výrobce: ZIEHL

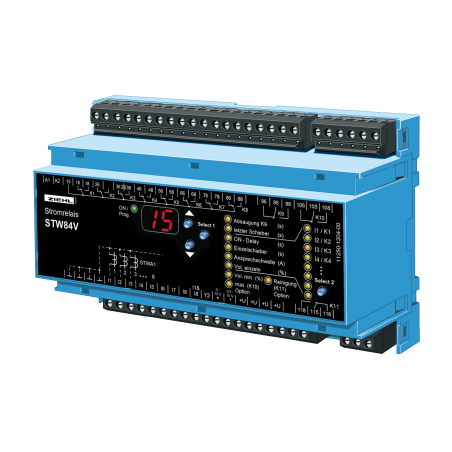

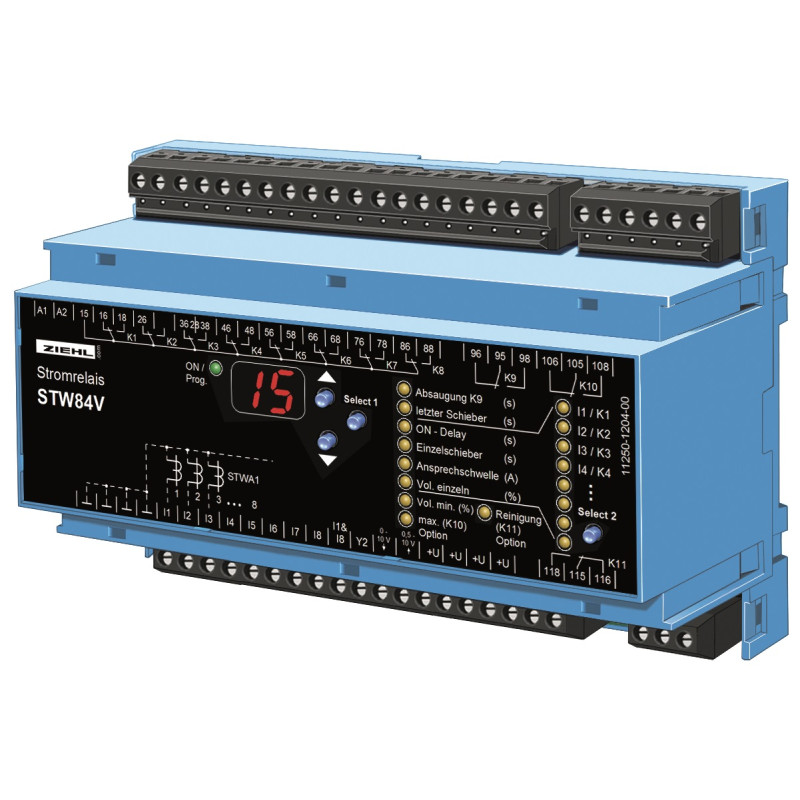

STW84V - Řízení pro sací zařízení - S225522

  • S225522
  • Typ produktu Motor IP00, elektronika IP20 / v závislosti na montáži a poloze
  • Napájecí napětí AC/DC 24 - 270 V
  • Provedení Specifické pro zákazníka / IP 6K9K
  • Osvědčení IP 30 (IP 44, s držákem a krytem)
  • Výstupní funkce Analogové výstupy 0/4-20 mA, 0-10 V, výstupy/relé
  • Naměřená hodnota PA materiál vyztužený skelným vláknem.

Základní funkcí zařízení je detekovat, zda v přívodním potrubí jednoho z několika dřevoobráběcích strojů teče proud. Pokud je detekován průtok proudu, zařízení otevře ventil na sacím kanálu stroje. Současně se zapne odsávací systém. Když je stroj vypnutý, zařízení uzavře příslušný ventil se zpožděním. Pokud se vypne poslední stroj, odsavač se také po určité prodlevě zastaví.

Proudové relé STW84V hlídá až 8 střídavých sad na průtoku ano/ne. Vstupy mohou analyzovat signály proudových transformátorů typu STWA1(H) nebo bezpotenciálových kontaktů.
Pro ovládání velkých odprašovacích zařízení lze kombinovat několik relé.

Aplikace
Řízení odprašovacích zařízení v dřevařském a plastikářském průmyslu podle technických pravidel pro nebezpečné materiály TRGS 553. Centrální odsávání je uvedeno do provozu, jakmile je jakýkoli stroj uveden do provozu, jakmile je spuštěn jakýkoli stroj. Podle toho se otevírají šoupátka v sacích kanálech jednotlivých strojů. Dále lze řídit čištění filtru (vibrace) a buňkového kola/výtlaku, spustit externí čištění (stlačeným vzduchem) nebo překročení max. lze hlásit objemový průtok. Analogový výstup 0...10 V může řídit frekvenční měnič na motoru ventilátoru a tím optimalizovat výkon a šetřit energii.

  • Monitorování 8 strojů (STWA1(H) nebo kontakt)
  • vstup pro "otevření všech šoupátek"
  • 8 relé (s přepínacími kontakty) pro šoupátkové ventily pro ovládání ventilace
  • 1 relé čištění filtru
  • 1 relé pro ovládání buňkového kola/výboje nebo hlášení překračující max. volume-flow
  • analogový výstup pro ovládání frekvenčního měniče a kombinace více STW84V
  • zásuvné svorky
  • univerzální napájecí napětí AC/DC 24-270 V
