Fabricante: ZIEHL

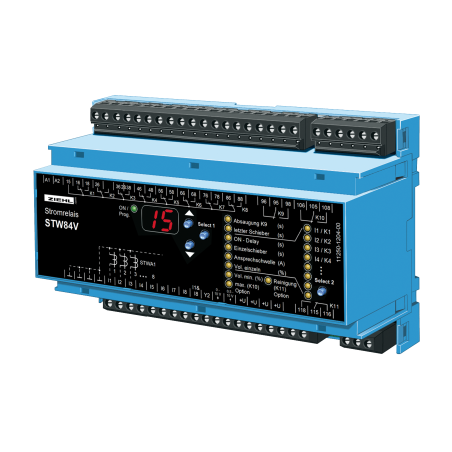

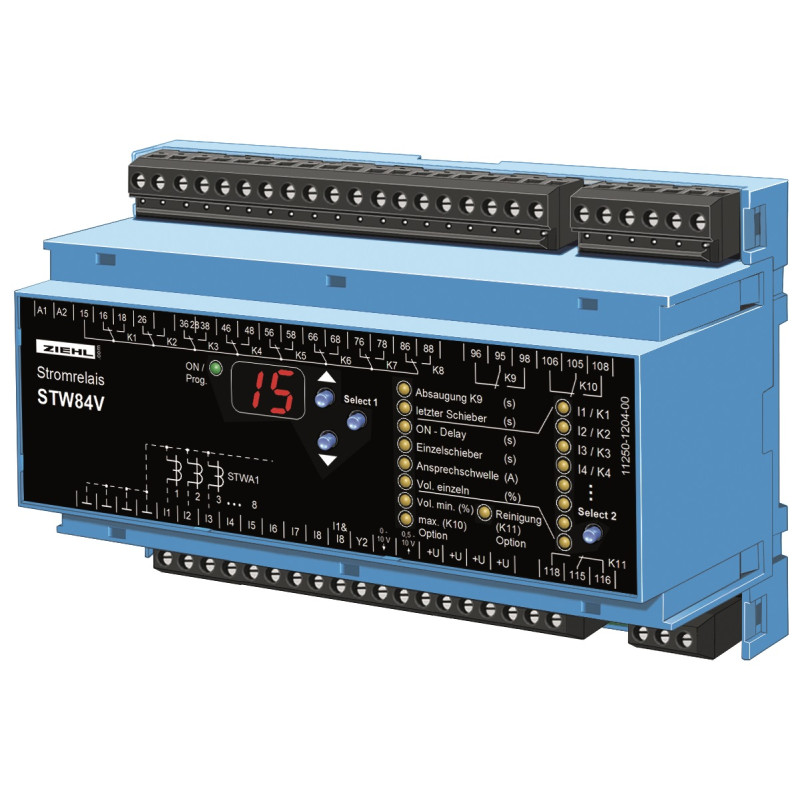

STW84V - Control para plantas de succión - S225522

  • S225522
  • Tipo de producto Motor IP00, electrónica IP20 / según montaje y posición
  • Tensión de alimentación AC/DC 24 - 270 V
  • Ejecución Específico del cliente / IP 6K9K
  • Certificado IP 30 (IP 44, con soporte y tapa)
  • Función de salida Salidas analógicas 0/4-20 mA, 0-10 V, Salidas/Relés
  • Valor medido Material PA reforzado con fibra de vidrio.
La función básica del dispositivo es detectar si fluye corriente en la línea de alimentación de una de varias máquinas para trabajar la madera. Si se detecta corriente, el dispositivo abre una válvula en el canal de succión de la máquina. Simultáneamente, se activa el sistema de extracción. Al apagar una máquina, el dispositivo cierra la válvula correspondiente con un retardo. Si se apaga la última máquina, el sistema de extracción también se detiene con un retardo. El relé de corriente STW84V monitoriza hasta 8 conjuntos de corriente alterna con flujo de corriente sí/no. Las entradas pueden analizar señales de transformadores de corriente tipo STWA1(H) o de contactos libres de potencial. Para el control de grandes plantas de desempolvado, se pueden combinar varios relés. Aplicaciones: Control de plantas de desempolvado en la industria de procesamiento de madera y plástico, según la normativa técnica para materiales peligrosos TRGS 553. La succión central se activa en cuanto se pone en funcionamiento cualquier máquina. Las válvulas de corredera en los conductos de succión de cada máquina se abren según se requiera. Además, se puede controlar la limpieza de un filtro (vibración) y de una rueda celular/descarga, iniciar una limpieza externa (con aire a presión) o informar sobre la superación del caudal máximo. La salida analógica de 0...10 V controla un convertidor de frecuencia en el motor del ventilador, optimizando así el rendimiento y ahorrando energía.

  • Monitorización de 8 máquinas (STWA1(H) o contacto)
  • Entrada para "Abrir todas las válvulas de corredera"
  • 8 relés (con contactos inversores) para válvulas de corredera
  • 1 relé para controlar el ventilador
  • 1 relé para la limpieza del filtro
  • 1 relé para controlar la rueda celular/descarga o informar sobre la superación del caudal máximo. Salida analógica de caudal volumétrico para control de convertidor de frecuencia y combinación de más terminales STW84V. Tensión de alimentación universal: CA/CC 24-270 V.
