Hersteller: ZIEHL

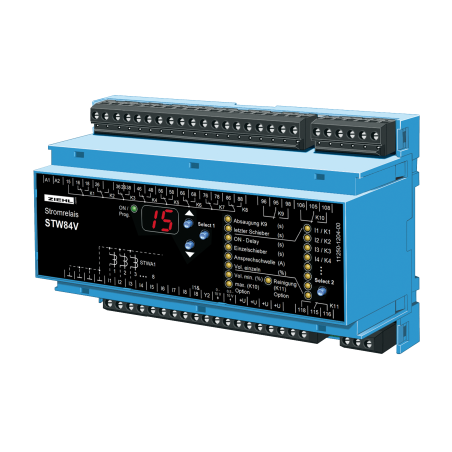

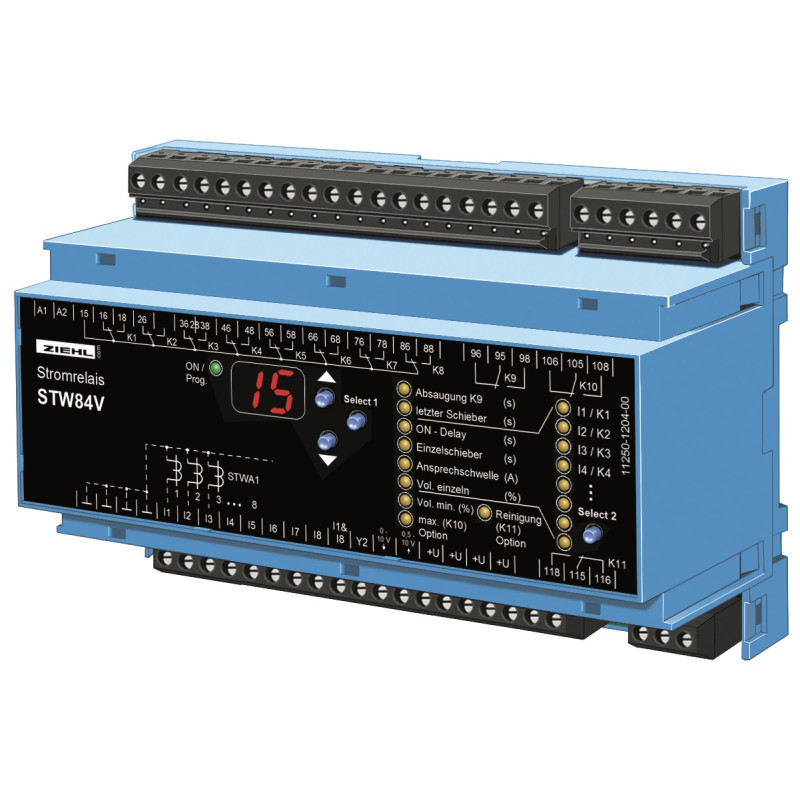

STW84V - Steuerung für Absauganlagen - S225522

  • S225522
  • Produkttyp Motor IP00, Elektronik IP20 / je nach Montage und Lage
  • Versorgungsspannung AC/DC 24 - 270 V
  • Ausführung Kundenspezifisch / IP 6K9K
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)
  • Ausgangsfunktion Analogausgänge 0/4-20 mA, 0-10 V, Ausgänge/Relais
  • Gemessener Wert Glasfaserverstärktes PA-Material.

Die Grundfunktion des Gerätes besteht darin, zu erkennen, ob in der Zuleitung einer von mehreren Holzbearbeitungsmaschinen Strom fließt. Wird ein Stromfluss erkannt, öffnet das Gerät ein Ventil am Absaugkanal der Maschine. Gleichzeitig wird die Absaugung eingeschaltet. Beim Abschalten einer Maschine schließt das Gerät das zugehörige Ventil verzögert. Wird die letzte Maschine abgeschaltet, stoppt auch die Absaugung verzögert.

Das Stromrelais STW84V überwacht bis zu 8 Wechselstromsätze auf Stromfluss ja/nein. Die Eingänge können Signale von Stromwandlern Typ STWA1(H) oder von potentialfreien Kontakten auswerten.
Zur Steuerung von großen Entstaubungsanlagen können mehrere Relais kombiniert werden.

Anwendungen
Steuerung von Entstaubungsanlagen in der Holz- und Kunststoffverarbeitung gemäß TRGS 553. Die zentrale Absaugung wird eingeschaltet, sobald eine Maschine in Betrieb genommen wird. Entsprechend werden Schieber in den Absaugkanälen der einzelnen Maschinen geöffnet. Zusätzlich kann die Abreinigung eines Filters (Vibration) und eines Zellenrades/Austrags gesteuert, eine externe Abreinigung (mit Druckluft) gestartet oder eine Überschreitung des max. Volumenstroms gemeldet werden. Über den Analogausgang 0...10 V kann ein Frequenzumformer am Motor des Ventilators angesteuert und so die Leistung optimiert und Energie gespart werden.

  • Überwachung von 8 Maschinen (STWA1(H) oder Kontakt)
  • Eingang für "alle Schieber öffnen"
  • 8 Relais (mit Wechslerkontakten) für Schieber
  • 1 Relais zur Ansteuerung des Ventilators
  • 1 Relais zur Filterabreinigung
  • 1 Relais zur Ansteuerung des Zellenrades/Austrags oder zur Meldung einer Überschreitung des max. Volumenstroms. Volumenstrom
  • Analogausgang zur Ansteuerung von Frequenzumrichtern und zur Kombination mehrerer STW84V
  • Anschlüsse steckbar
  • Universalversorgungsspannung AC/DC 24–270 V
