Serie CWT ULTRA MINI-S

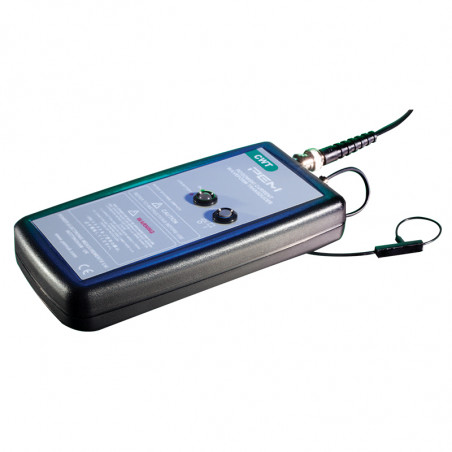

La serie CWT ultra mini-S fue diseñada para la medición de corrientes pulsadas de rápida variación y el registro de transitorios en componentes de electrónica de potencia. Su amplio ancho de banda convierte la bobina en un dispositivo universal y versátil para muchas aplicaciones de medición de corriente, especialmente aquellas relacionadas con la investigación y el desarrollo en electrónica de potencia. La sección transversal muy pequeña (1.2mm) y la circunferencia (80mm) de la bobina permiten medir la corriente incluso directamente en la patilla de un transistor en encapsulado TO-220.

Características clave

di/dt máximo
Capacidad para operar con un di/dt máximo de hasta 100 kA/μs.		 Corrientes nominales
Corrientes nominales de 30 A a 30 kA (valores pico).

Amplio ancho de banda
Los modelos cubren un rango de hasta 30 MHz (caída de -3dB)

 Bobinas delgadas y alto aislamiento
Bobinas delgadas con un diámetro de sección transversal de 1,2 mm para un aislamiento de 1,2 kV (valor pico).
Posibilidad de elegir la longitud del cable
Hay disponibles cables más largos que el estándar de 1 m – bajo pedido.		 Longitud de bobina a medida
Bajo pedido, hay disponibles bobinas de longitud superior a la estándar de 80 mm (hasta 500 mm).


Aplicaciones

  • Formas de onda de conmutación de dispositivos semiconductores.
  • Formas de onda de corriente de conmutación en circuitos electrónicos de potencia, por ejemplo:
  • MOSFET o IGBT incluso en encapsulados tan pequeños como el TO-247. Medición de pérdidas de potencia en semiconductores.
  • Monitorización de corrientes en pequeños inductores, condensadores, circuitos de amortiguación, etc.
  • Medición de pequeñas corrientes AC en presencia de grandes corrientes DC (por ejemplo, monitorización de la ondulación del condensador).
  • Medición de corrientes sinusoidales, pulsadas o transitorias de alta frecuencia en aplicaciones desde la frecuencia de red hasta el rango de radiofrecuencia (RF).


Cumple las normas

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032

Parámetros técnicos

Salida ±6V para el valor pico de corriente máxima. para R>100kΩ (entrada de osciloscopio recomendada R=1MΩ)
Precisión
  • Calibrado a ±0,2% de la indicación cuando el conductor está centrado en el bucle de la bobina Rogowski.
  • Posición del conductor en la bobina (para conductor de 2 mm de diámetro) – típicamente ±2% de la indicación.
  • Posición del conductor en la bobina (para conductor de 10 mm de diámetro) – típicamente ±1% de la indicación.
Linealidad hasta la amplitud de corriente ±0,05% de la lectura
Offset DC Máximo ±3mV para T=25°C
Temperatura Bobina y cable: -40…125°C, integrador: 0…40°C
Tensión de la bobina 1,2 kV (valor pico) – bobina de 1,2 mm de espesor.
Circunferencia de la bobina 80 mm – tamaños más grandes posibles bajo pedido
Alimentación
  • B - estándar: 4 pilas alcalinas AA de 1.5V, tiempo de funcionamiento típico 25h
  • R – recargable: 4 pilas AA de 1.2 NiMH, vida útil típica 10h, posibilidad de carga externa
Salida BNC



Modelo Sensibilidad
(mV/A)		 Corriente máx.
(A)		 Ruido
máximo
(mVp-p)		 Caída*
(%/ms)		 Ancho de banda
LF
(-3dB)(Hz)		 Corriente de subida
di/dt máxima
(kA/μs)		 Ancho de banda (-3dB)
(MHz)
80 mm
CWTUM-S/015 200 30 20 85 150 2.0 30
CWTUM-S/03 100 60 18 78 100 4.0 30
CWTUM-S/06 50 120 12 70 75 8.0 30
CWTUM-S/1 20 300 10 53 50 20 30
CWTUM-S/3 10 600 12 11 12 40 30
CWTUM-S/6 5.0 1200 12 5.5 6.0 80 30
CWTUM-S/15 2.0 3000 10 2.8 3.0 100 30
CWTUM-S/30 1.0 6000 10 1.5 1.5 100 30
CWTUM-S/60 0.5 12 8.0 1.0 1.0 100 30
CWTUM-S/150 0.2 30 5.0 1.0 1.0 100 30

* - Caída porcentual de la señal de salida para una forma de onda rectangular
