Potencjometr Exepd Typ AB1-P3
Potencjometr Exepd Typ AB1-P3

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EXEPD

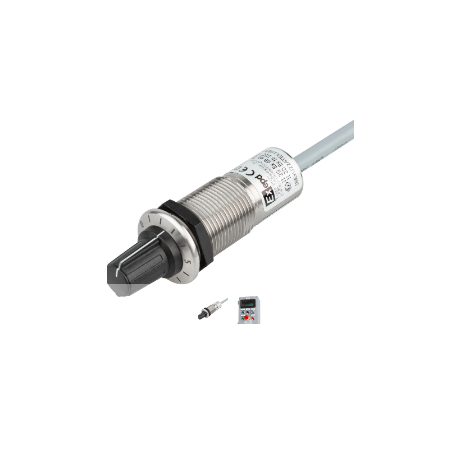

Potenciometr Exepd Typ AB1-P3

  • AB1-P3
  • zdroj napájení

Potenciometr AB1-P3 je spolehlivý vysílač požadované hodnoty určený k ovládání strojů a systémů v oblastech s nebezpečím výbuchu: zóny 1/2 a 21/22.

Vysoké krytí IP a pouzdro z nerezové oceli odolné proti korozi zaručují dlouhou životnost, a to i v drsných podmínkách prostředí.

Díky plochému designu a zaobleným hranám je potenciometr méně náchylný k mechanickému poškození a usazování nečistot. Elegantně vyrytá stupnice zajišťuje vynikající čitelnost a odolnost i při intenzivním používání.

CONNECT a ACT – díky schválení jako zařízení lze potenciometr namontovat přímo na přední část stroje v zóně Ex, bez nutnosti další certifikace. Nízká instalační hloubka umožňuje výjimečně prostorově úsporné použití.

Potenciometr byl také testován pro instalaci do certifikovaných ovládacích panelů s ochranou Ex e a Ex t.

Obsah dodávky nezahrnuje plastovou pojistnou matici.

Hodnota odporu (lineární)
Kategorie Parametr left;">Hodnota
Ochrana proti výbuchu Typ ochrany II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85 °C Db
Certifikát IBExU 22 ATEX 1083 X
Okolní teplota -20 °C ... +60 °C
Elektrická data Provozní napětí 24 V DC
1 kΩ, 5 kΩ, 10 kΩ ±10 %
Spotřeba energie max. 1 W
Údaje o připojení Kabel 4 x 0,5 mm², Ø 5,7 mm
(1) šedá vstup
(2) černá klouzavý kontakt
(3) hnědá výstup
(zeleno-žlutá) vnitřní země
Úhel otočení 295°
Mechanická data Materiál pláště Nerezová ocel 1.4305
Utěsnění EPDM
Úroveň ochrany IP66
Odolnost proti nárazu 7 Nm
Montážní otvor 22,0 ... 22,3 mm / M22 x 1,5
Utahovací moment 8 Nm
Tloušťka stěny 1,0 ... 15,0 mm
Logistická data Hmotnost 180 g (1,5 m kabel)
Celní kód 8533 1000
