Potencjometr Exepd Typ AB1-P3
Potencjometr Exepd Typ AB1-P3

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: EXEPD

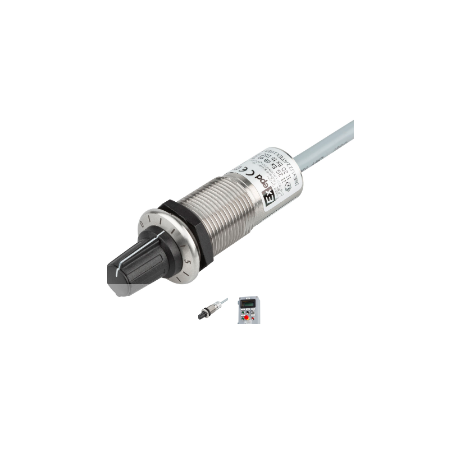

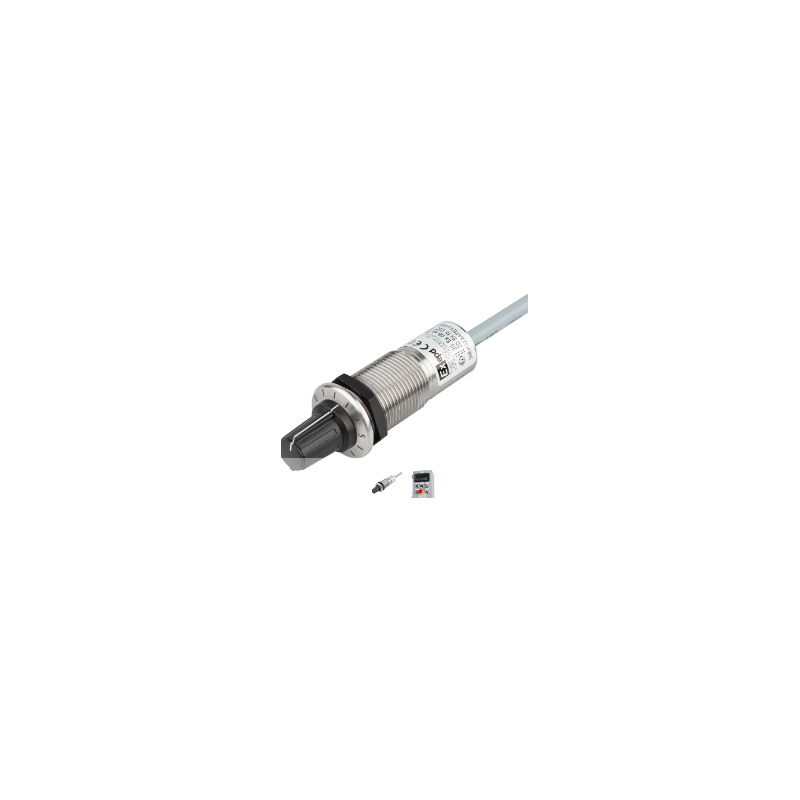

Potentiomètre Exepd Type AB1-P3

  • AB1-P3
  • source de courant

Le potentiomètre AB1-P3 est un transmetteur de consigne fiable conçu pour le contrôle des machines et des systèmes en zones explosibles : zones 1/2 et 21/22.

L'indice de protection IP élevé et le boîtier en acier inoxydable résistant à la corrosion garantissent une longue durée de vie, même dans des conditions environnementales difficiles.

Grâce à sa conception plate et à ses bords arrondis, le potentiomètre est moins sensible aux dommages mécaniques et à l'encrassement. L'échelle graduée élégamment gravée assure une excellente lisibilité et une grande durabilité, même en cas d'utilisation intensive.

CONNECTEZ et ACTIVEZ – Grâce à son homologation, le potentiomètre peut être monté directement sur la face avant d'une machine en zone Ex, sans certification supplémentaire. Sa faible profondeur d'installation permet une utilisation particulièrement peu encombrante.

Le potentiomètre a également été testé pour une installation dans des armoires de commande certifiées Ex e et Ex t.

Le contre-écrou en plastique n'est pas inclus dans la livraison.

Valeur de résistance (linéaire)
Catégorie Paramètre left;">Valeur
Antidéflagrant Type de protection II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85 °C Db
Certificat IBExU 22 ATEX 1083 X
Température ambiante -20 °C ... +60 °C
Caractéristiques électriques Tension de fonctionnement 24 VCC
1 kΩ, 5 kΩ, 10 kΩ ±10 %
Consommation électrique max. 1 W
Données de connexion Câble 4 x 0,5 mm², Ø 5,7 mm
(1) gris entrée
(2) noir contact coulissant
(3) marron Sortie
(vert-jaune) Terre interne
Angle de rotation 295°
Données mécaniques Matériau du boîtier Acier inoxydable 1.4305
Joint EPDM
Niveau de protection IP66
Résistance aux chocs 7 Nm
Trou de fixation 22,0 ... 22,3 mm / M22 x 1,5
Couple de serrage 8 Nm
Épaisseur de paroi 1,0 à 15,0 mm
Données logistiques Poids 180 g (câble de 1,5 m)
Code douanier 8533 1000
