Potencjometr Exepd Typ AB1-P3
Potencjometr Exepd Typ AB1-P3

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EXEPD

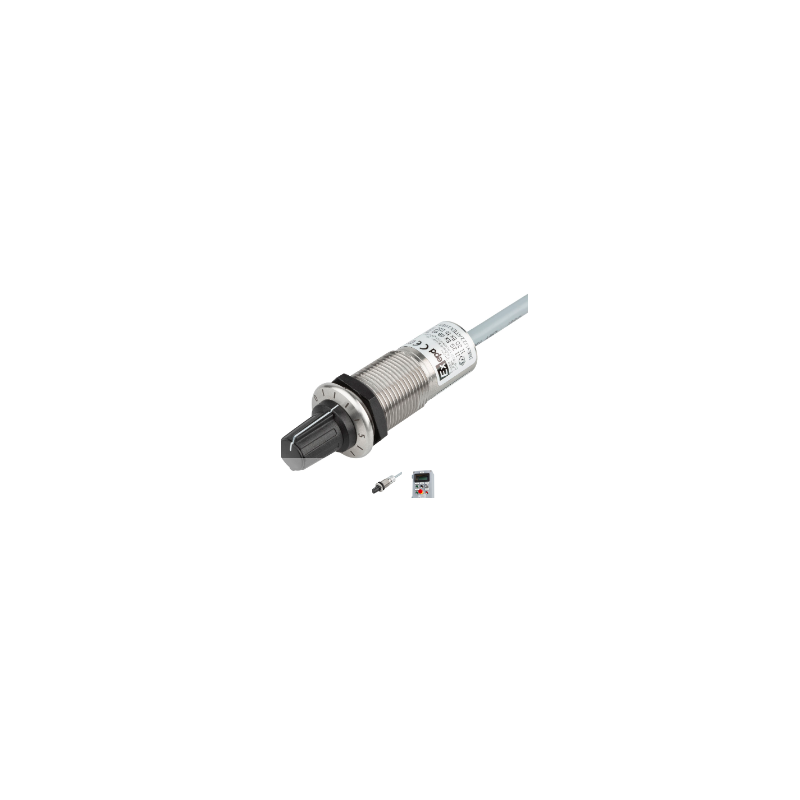

Potencjometr Exepd Typ AB1-P3

  • AB1-P3
  • Zasilanie 24VDC, max. 1W
  • ATEX II 2G Ex db eb IIC T6 Gb II 2D Ex tb IIIC T85°C Db

Potencjometr typu AB1-P3 to niezawodny nadajnik nastawy, przeznaczony do sterowania maszynami i systemami w strefach zagrożenia wybuchem: strefa 1/2 oraz 21/22.

Wysoki stopień ochrony IP oraz obudowa ze stali nierdzewnej odporna na korozję zapewniają długą żywotność urządzenia, nawet w trudnych warunkach środowiskowych.

Dzięki płaskiej konstrukcji i zaokrąglonym krawędziom, potencjometr jest mniej podatny na uszkodzenia mechaniczne i osadzanie się zanieczyszczeń. Skala grawerowana w eleganckiej formie zapewnia doskonałą czytelność oraz trwałość, również przy intensywnym użytkowaniu.

CONNECT and ACT – dzięki dopuszczeniu jako urządzenie, potencjometr może być montowany bezpośrednio na froncie maszyny w strefie Ex, bez konieczności dodatkowej certyfikacji. Niewielka głębokość zabudowy umożliwia wyjątkowo oszczędne gospodarowanie przestrzenią.

Potencjometr został również przetestowany do instalacji w certyfikowanych pulpitach sterowniczych z ochroną Ex e i Ex t.

Zakres dostawy nie obejmuje plastikowej nakrętki kontrującej.

Kategoria Parametr Wartość
Ochrona przeciwwybuchowa Rodzaj ochrony II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85 °C Db
Certyfikat IBExU 22 ATEX 1083 X
Temperatura otoczenia -20 °C ... +60 °C
Dane elektryczne Napięcie robocze 24 VDC
Wartość rezystancji (liniowa) 1 kΩ, 5 kΩ, 10 kΩ ±10%
Pobór mocy max. 1 W
Dane połączeniowe Przewód 4 x 0,5 mm², Ø 5,7 mm
(1) szary wejście (input)
(2) czarny styk ślizgowy (sliding contact)
(3) brązowy wyjście (output)
(zielono-żółty) uziemienie wewnętrzne (internal earth)
Kąt obrotu 295°
Dane mechaniczne Materiał obudowy Stal nierdzewna 1.4305
Uszczelnienie EPDM
Stopień ochrony IP66
Odporność na uderzenia 7 Nm
Otwór montażowy 22,0 ... 22,3 mm / M22 x 1,5
Moment dokręcania 8 Nm
Grubość ścianki 1,0 ... 15,0 mm
Dane logistyczne Waga 180 g (1,5 m przewodu)
Kod celny 8533 1000
