Bezpečnostní spínače proti výbuchu pro nastavitelné třífázové pohony 20 A
Bezpečnostní spínače proti výbuchu pro nastavitelné třífázové pohony 20 A

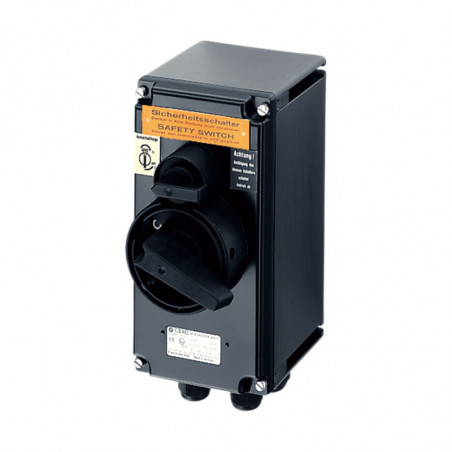

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Eaton / CEAG

Bezpečnostní spínače proti výbuchu pro nastavitelné třífázové pohony 20 A

Technické specifikace

Označení dle směrnice 94/9/ES (ATEX)
Certifikát ES o typové zkoušce
Prohlášení o shodě IECEx
Označení dle IECEx
Přípustná okolní teplota
Jmenovité napětí
Jmenovitý proud
Frekvence
Jmenovitý spínací výkon
AC-3 a izolace dle normy
EN 60947-3

Předjištění


Připojovací svorky

Stupeň krytí dle EN 60529
Třída ochrany
Průchodky


Hmotnost
Materiál pouzdra
Barva pouzdra
Pomocný kontakt

Zámek elektroniky
Uzamčení		 Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55°C
-20°C až +40°C1)
max. až 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
do 400 V AC 35 A gL
do 500 V AC 35 A gL
do 690 V AC 25 A gL
Hlavní kontakt: 2 x 4 mm2
Pomocný kontakt: 2 x 4 mm2
IP66
I
M25 (d = 8-17,5 mm) viz podrobnosti objednávky
M32 (d = 12-21 mm) viz podrobnosti objednávky
/>volitelné: Kovová příruba se 2 závitovými vložkami
cca 1,48 kg
Polyester vyztužený skelnými vlákny
černá
1 x NO, zpoždění zapnutí; zpoždění vypnutí
1 x NC, zpoždění zapnutí; zpoždění vypnutí
1 x NO, zpoždění zapnutí; zpoždění vypnutí
Lze zaaretovat v poloze "VYP" pomocí
tří komerčně dostupných zámků.

1) Jiné rozsahy okolní teploty jsou k dispozici na vyžádání.

Informace o objednávce

Verze Kabelové vstupy Číslo produktu
Bezpečnostní spínač 20 A
Verze se 2 pomocnými kontakty (1 x NO; 1 x NC), 1 x elektronický zámek (1 x NO)
3pólový 2 x M32 / 2 x M25 GHG 262 0014 R0001

Další verze k dispozici na vyžádání.

Rozměry [mm]

Příslušenství

Montážní deska pro 20A nevýbušný bezpečnostní spínač pro nastavitelné třífázové pohony
Typ Použití Způsob montáže Číslo produktu.
Velikost 3 Montáž na zeď Šroubování GHG 610 1953 R0118
Velikost 3 Montáž na držák Šroubování GHG 610 1953 R0110
Velikost 3 Montáž příhradového nosníku Šroubování GHG 610 1953 R0118
Příslušenství k montážní desce
Typ Počet kusů v balení Číslo produktu
Držák štítků s montážní deskou pro štítky (bez štítku), velikosti 1, 2, 2A a 3 10 GHG 610 1953 R0057
Instalační sada pro 1” trubky (Ø 27-30 mm) montážní deska pro montáž na trubku 10 GHG 610 1953 R0020
Příslušenství k montážní desce
Typ Použití Počet kusů v balení Číslo produktu
Velikost 3 pro montážní desky na sloup velikosti 3 vertikální 1 GHG 610 1955 R0104
Velikost 3A pro montážní desky na zeď/nosník, velikost 3, vertikální 1 GHG 610 1955 R0105
Velikost 3 pro montážní desky pro 3 póly, horizontální velikost 1 GHG 610 1955 R0106

Produkt je dodáván v sadách uvedených v tabulkách.
