Commutateurs de sécurité antidéflagrant pour les entraînements triphasés ajustables 20 a
Commutateurs de sécurité antidéflagrant pour les entraînements triphasés ajustables 20 a

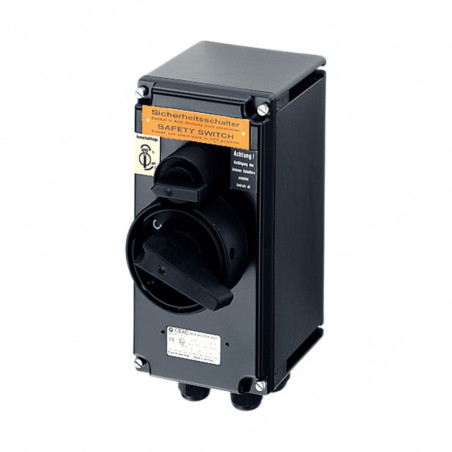

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Eaton / CEAG

Commutateurs de sécurité antidéflagrant pour les entraînements triphasés ajustables 20 a

Spécifications techniques

Marquage selon la directive 94/9/CE (ATEX)
Certificat d'examen CE de type
Certificat de conformité IECEx
Marquage selon IECEx
Température ambiante admissible
Tension nominale
Courant nominal
Fréquence
Pouvoir de coupure nominal
AC-3 et isolation selon la norme
EN 60947-3

Fusible de secours


Bornes de connexion

Degré de protection selon la norme EN 60529
Classe de protection
Presse-étoupes


Poids
Matériau du boîtier
Couleur du boîtier
Contact auxiliaire

Verrouillage électronique />Verrouillage		 Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55°C
-20°C à +40°C1)
max. jusqu'à 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
Jusqu'à 400 V CA 35 A gL
Jusqu'à 500 V CA 35 A gL
Jusqu'à 690 V CA 25 A gL
Contact principal : 2 x 4 mm²
Contact auxiliaire : 2 x 4 mm²
IP66
I
M25 (d = 8-17,5 mm) voir les détails de la commande
M32 (d = 12-21 mm) voir les détails de la commande
Option : Bride métallique avec 2 inserts filetés
Environ 1,48 kg
Polyester renforcé de fibres de verre
Noir
1 x NO, temporisation à la fermeture ; temporisation à l'ouverture
1 x NF, temporisation à la fermeture ; temporisation à l'ouverture
1 x NO, temporisation à la fermeture ; temporisation à l'ouverture
Verrouillable en position « OFF » avec
trois verrous disponibles dans le commerce.

1) D'autres plages de températures ambiantes sont disponibles sur demande.

Informations de commande

Version Entrées de câbles N° de produit
Interrupteur de sécurité 20 A
Version avec 2 contacts auxiliaires (1 NO ; 1 NF), 1 verrouillage électronique (1 NO)
Tripolaire 2 x M32 / 2 x M25 GHG 262 0014 R0001

Autres versions disponibles sur demande.

Dimensions [mm]

Accessoires

Plaque de montage pour interrupteur de sécurité antidéflagrant 20 A pour variateurs triphasés
Type Application Méthode de montage N° de produit
Taille 3 Fixation murale À visser GHG 610 1953 R0118
Taille 3 Fixation sur support À visser GHG 610 1953 R0110
Porte-étiquette avec plaque de montage (sans étiquette), tailles 1, 2, 2A et 3 10 GHG 610 1953 R0057
1 GHG 610 1955 R0104
Taille 3A pour plaques de montage murales/de fermes, hauteur 3, verticale 1 GHG 610 1955 R0105
Taille 3 pour plaques de montage horizontales sur poteau, hauteur 3 1 GHG 610 1955 R0106

Produit fourni en ensembles comme indiqué dans les tableaux.
