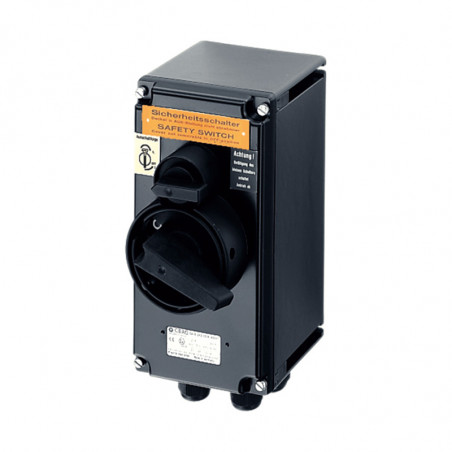

Interruptores de seguridad a prueba de explosiones para impulsos trifásicos ajustables 20 a

Especificaciones técnicas border="0"> Marcado según 94/9/CE (ATEX)
Certificado de examen de tipo CE
Certificado de conformidad IECEx
Marcado según IECEx
Temperatura ambiente admisible
Tensión nominal
Corriente nominal
Frecuencia
Capacidad de conmutación nominal
AC-3 y aislamiento según norma
EN 60947-3

Fusible de reserva


Bornes de conexión

Grado de protección según EN 60529
Clase de protección
Prensaestopas


Peso
Material de la carcasa
Color de la carcasa
Contacto auxiliar

Bloqueo electrónico
Bloqueo Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80 °C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55 °C
-20 °C a +40 °C¹⁾
máx. hasta 690 V
máx. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
hasta 400 V CA 35 A gL
hasta 500 V CA 35 A gL
hasta 690 V CA 25 A gL
Contacto principal: 2 x 4 mm²
Contacto auxiliar: 2 x 4 mm²
IP66
I
M25 (d = 8-17,5 mm) ver detalles del pedido
M32 (d = 12-21 mm) ver detalles del pedido
Opción: Brida metálica con 2 insertos roscados
Aprox. 1,48 kg
Poliéster reforzado con fibra de vidrio
Negro
1 x NA, retardo de cierre; retardo de apertura
1 x NC, retardo de cierre; retardo de apertura
1 x NA, retardo de cierre; retardo de apertura
Puede bloquearse en la posición "OFF" con
tres cierres disponibles comercialmente.

¹⁾ Otros rangos de temperatura ambiente disponibles bajo pedido.

Información para pedidos

Versión	Entradas de cable	N.º de producto
Interruptor de seguridad de 20 A Versión con 2 contactos auxiliares (1 NA; 1 NC), 1 cerradura electrónica (1 NA)
3 polos	2 M32 / 2 M25	GHG 262 0014 R0001

Otras versiones disponibles bajo pedido.

Dimensiones [mm]

Accesorios

Placa de montaje para interruptor de seguridad antideflagrante de 20 A para variadores trifásicos ajustables
Tipo	Aplicación	Método de montaje	N.º de producto
Tamaño 3	Montaje en pared	Atornillado	GHG 610 1953 R0118
Tamaño 3	Montaje con soporte	Atornillado	GHG 610 1953 R0110
Tamaño 3	Montaje en truss	Atornillado	GHG 610 1953 R0118
Accesorios para placa de montaje
Tipo		Piezas por paquete	N.º de producto
Portaetiquetas con placa de montaje (sin etiqueta), tamaños 1, 2, 2A y 3		10	GHG 610 1953 R0057
Kit de instalación para tubos de 1" (Ø 27-30 mm) con placa de montaje para montaje en tubería		10	GHG 610 1953 R0020
Accesorios para placa de montaje
Tipo	Aplicación	Unidades por paquete	Número de producto
Tamaño 3	Para placas de montaje en postes 3 verticales	1	GHG 610 1955 R0104
Tamaño 3A	para placas de montaje en pared/truss, tamaño 3 verticales	1	GHG 610 1955 R0105
Tamaño 3	para placas de montaje horizontales de 3 postes	1	GHG 610 1955 R0106

Producto suministrado en conjuntos, como se indica en las tablas.
