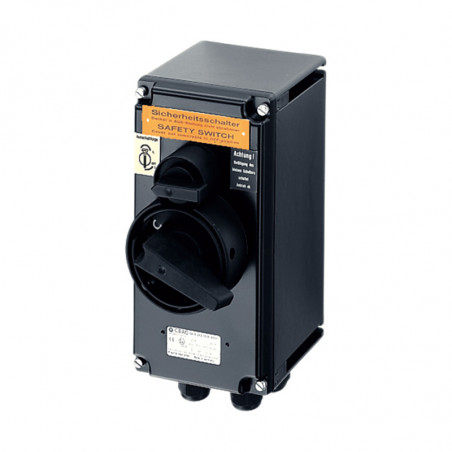

Sprogimo atsparūs saugos jungikliai reguliuojamam trifaziams diskiniams 20 a
Sprogimo atsparūs saugos jungikliai reguliuojamam trifaziams diskiniams 20 a

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Sprogimo atsparūs saugos jungikliai reguliuojamam trifaziams diskiniams 20 a

Techninės specifikacijos

Žymėjimas pagal 94/9/EB (ATEX)
EB tipo tyrimo sertifikatas
IECEx atitikties sertifikatas
Žymėjimas pagal IECEx
Leidžiama aplinkos temperatūra
Nominali įtampa
Nominali srovė
Dažnis
Nominali perjungimo galia
AC-3 ir izoliacija pagal standartą
EN 60947-3

Atsarginis saugiklis


Jungties gnybtai

Apsaugos laipsnis pagal EN 60529
Apsaugos klasė
Liandarikliai


Svoris
Korpuso medžiaga
Spalva Korpusas
Pagalbinis kontaktas

Elektroninė spyna
Užrakinimas		 Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55°C
Nuo -20°C iki +40°C1)
maks. iki 690 V
maks. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
iki 400 V AC 35 A gL
iki 500 V AC 35 A gL
iki 690 V AC 25 A gL
Pagrindinis kontaktas: 2 x 4 mm2
Pagalbinis kontaktas: 2 x 4 mm2
IP66
I
M25 (d = 8-17,5 mm) žr. užsakymo informaciją
M32 (d = 12-21 mm) žr. užsakymo informaciją
pasirinkimas: Metalinis flanšas su 2 srieginiais įdėklais
apie 1,48 kg
Stiklo pluoštu sustiprintas poliesteris
juodas
1 x NO, įjungimo uždelsimas; išjungimo uždelsimas
1 x NC, įjungimo uždelsimas; išjungimo uždelsimas
1 x NO, įjungimo uždelsimas; išjungimo uždelsimas
Galima užfiksuoti „IŠJUNGTOJE“ padėtyje trimis komerciškai prieinamais užraktais.

1) Kiti aplinkos temperatūros diapazonai galimi pagal pageidavimą.

Užsakymo informacija

Versija Kabelių įvadai Produkto Nr.
Sauginis jungiklis 20 A
Versija su 2 pagalbiniais kontaktais (1 x NO; 1 x NC), 1 x elektronine spyna (1 x NO)
3 polių 2 x M32 / 2 x M25 GHG 262 0014 R0001

Kitos versijos galimos pagal pageidavimą.

Matmenys [mm]

Priedai

Montavimo plokštė 20 A sprogimui atspariam saugos jungikliui, skirtam reguliuojamoms trifazės pavaros pavaroms
Tipas Pritaikymas Montavimo būdas Produkto Nr.
3 dydis Tvirtinimas prie sienos Įsukamas GHG 610 1953 R0118
3 dydis Tvirtinimas prie laikiklio Įsukamas GHG 610 1953 R0110
Dydis 3 Santarvės tvirtinimas Varžtai GHG 610 1953 R0118
Tvirtinimo plokštės priedai
Tipas Vienetų skaičius pakuotėje Produkto Nr.
Etiketės laikiklis su etikečių tvirtinimo plokštele (be etiketės), 1, 2, 2A ir 3 dydžiai 10 GHG 610 1953 R0057
Montavimo rinkinys 1 colio vamzdžiams (Ø 27–30 mm) tvirtinimo plokštė vamzdžių montavimui 10 GHG 610 1953 R0020
Tvirtinimo plokštės priedai
Tipas Pritaikymas Vienetų skaičius pakuotėje Produkto numeris
3 dydis 3 dydžio stulpų tvirtinimo plokštėms vertikalus 1 GHG 610 1955 R0104
3A dydis sieninėms/santvarinėms tvirtinimo plokštėms, 3 dydžio vertikalios 1 GHG 610 1955 R0105
3 dydis horizontalaus dydžio 3 polių tvirtinimo plokštėms 1 GHG 610 1955 R0106

Produktas tiekiamas rinkiniais, kaip nurodyta lentelėse.
