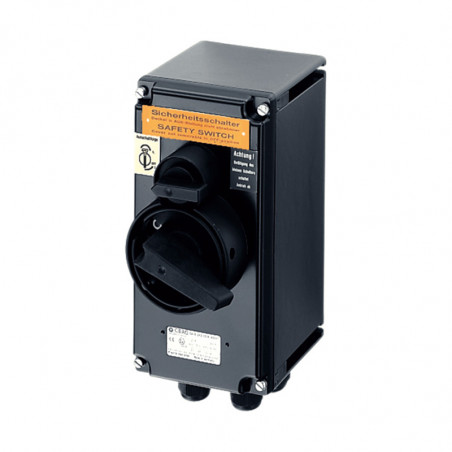

Comutatoare de siguranță împotriva exploziilor pentru unitățile trifazate reglabile 20 A
Comutatoare de siguranță împotriva exploziilor pentru unitățile trifazate reglabile 20 A

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

Comutatoare de siguranță împotriva exploziilor pentru unitățile trifazate reglabile 20 A

Specificații tehnice

Marcare conform 94/9/CE (ATEX)
Certificat de examinare CE de tip
Certificat de conformitate IECEx
Marcare conform IECEx
Temperatură ambientală admisibilă
Tensiune nominală
Curent nominal
Frecvență
Capacitate nominală de comutare
AC-3 și izolație conform standardului
EN 60947-3

Siguranță de rezervă


Terminale de conectare

Grad de protecție conform EN 60529
Clasă de protecție
Presetupe


Greutate
Material carcasă
Culoare carcasă
Contact auxiliar

Blocare electronică
Blocare		 Ex II 2G Ex ed ia IIC T6 / Ex II 2D Ex tD A21 IP66 T80°C
PTB 99 ATEX 1161
BKI 07.0012
Ex ed ia IIC T6, Ex tD A21 IP66 T55°C
-20°C până la +40°C1)
max. până la 690 V
max. 20 A
50/60 Hz
Ue 230 V / Ie 20 A
Ue 400 V / Ie 20 A
Ue 500 V / Ie 16 A
Ue 690 V / Ie 10 A
până la 400 V AC 35 A gL
până la 500 V AC 35 A gL
până la 690 V AC 25 A gL
Contact principal: 2 x 4 mm2
Contact auxiliar: 2 x 4 mm2
IP66
I
M25 (d = 8-17,5 mm) vezi detalii comandă
M32 (d = 12-21 mm) vezi detalii comandă
opțiune: Flanșă metalică cu 2 inserții filetate
aprox. 1,48 kg
Poliester armat cu fibră de sticlă
negru
1 x NO, temporizare la închidere; temporizare la deconectare
1 x NC, temporizare la închidere; temporizare la deconectare
1 x NO, temporizare la închidere; temporizare la deconectare
Poate fi blocat în poziția „OPRIT” cu
trei încuietori disponibile în comerț.

1) Alte intervale de temperatură ambientală sunt disponibile la cerere.

Informații de comandă

Versiune Intrări cablu Cod produs
Întrerupător de siguranță 20 A
Versiune cu 2 contacte auxiliare (1 x NO; 1 x NC), 1 x încuietoare electronică (1 x NO)
3 poli 2 x M32 / 2 x M25 GHG 262 0014 R0001

Alte versiuni disponibile la cerere.

Dimensiuni [mm]

Accesorii

Placă de montare pentru întrerupător de siguranță antiexplozie de 20 A pentru acționări trifazate reglabile
Tip Aplicație Metodă de montare Cod produs
Mărime 3 Montare pe perete Înșurubare GHG 610 1953 R0118
Mărime 3 Montare pe suport Înșurubare GHG 610 1953 R0110
Mărime 3 Montare pe grindă Înșurubare GHG 610 1953 R0118
Accesorii pentru placă de montare
Tip Bucăți per pachet Nr. produs
Suport de etichete cu placă de montare a etichetei (fără etichetă), dimensiuni 1, 2, 2A și 3 10 GHG 610 1953 R0057
Kit de instalare pentru țevi de 1” (Ø 27-30 mm) placă de montare pentru montarea pe țeavă 10 GHG 610 1953 R0020
Accesorii placă de montare
Tip Aplicație Bucăți per pachet Număr produs
Mărimea 3 pentru plăci de montare pe stâlp dimensiunea 3 vertical 1 GHG 610 1955 R0104
Mărimea 3A pentru plăci de montare pe perete/structură de structură dimensiunea 3 vertical 1 GHG 610 1955 R0105
Mărimea 3 pentru plăci de montare orizontale dimensiunea 3 poli 1 GHG 610 1955 R0106

Produsul este furnizat în seturi, așa cum este listat în tabele.
