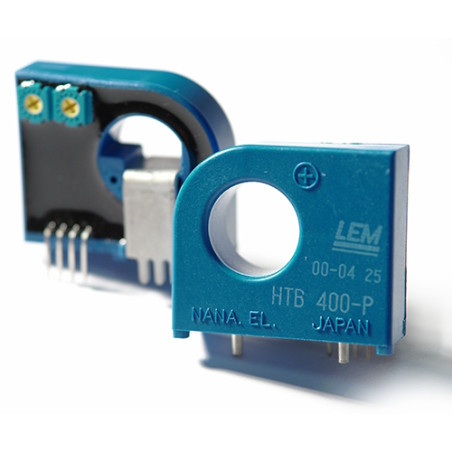

HTB 100-TP proudový převodník
HTB 100-TP proudový převodník

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: LEM

HTB 100-TP proudový převodník

  • HTB 100-TP
  • Přesnost 1
  • Jmenovitý proud (A) 100
  • Primární signál [AC / AC+DC / DC] AC+DC
  • Napájecí napětí [V] ±12…15
  • Montáž [THT / SMD / DIN / Panel / Na primární lištu] THT
  • Aplikace Pohony/Napájecí zdroje/Obnovitelné zdroje energie/Svařování
  • Typ výstupního signálu [proud/napětí] napětí
  • Minimální provozní teplota [°C] -40
  • Maximální provozní teplota [°C] 80
  • Frekvenční charakteristika (-3dB) [kHz] 50
  • Smyčka zpětné vazby [otevřená / uzavřená] // technologie Eta OTEVŘENO

Popis

Určeno pro měření elektronického proudu: stejnosměrného, ​​střídavého, pulzního atd., s galvanickým oddělením mezi primárním a sekundárním obvodem.

Hlavní vlastnosti

  • Měření Hallovým jevem
  • Galvanické oddělení mezi primárním a sekundárním obvodem
  • Zkušební napětí izolace 2500 V
  • Nízká spotřeba energie
  • Široký rozsah napájení ±12…15 V
  • Volitelná sběrnice pro verze 50 A a 100 A pro snadné připojení
  • Izolační plastové pouzdro splňující normu UL 94-V0
  • Malé rozměry pro úsporu místa
  • Jeden design pro široký rozsah proudů
  • Vysoká odolnost vůči vnějším vlivům rušení

Aplikace

  • Pohony střídavého proudu a servomotory s proměnnou rychlostí
  • Statické měniče pro pohony stejnosměrných motorů
  • Aplikace napájené z baterií
  • Zdroje nepřerušitelného napájení (UPS)
  • Spínané zdroje napájení (SMPS)
  • Zdroje napájení pro svařovací aplikace

Technické údaje

Parametr Hodnota
Jmenovitý primární proud RMS (IPN) ±100A
Rozsah měření primárního proudu (IPM) ±300A
Výstupní napětí (analogové) pro: ±Ipn, RL=10kΩ, TA=25°C ±4V
Výstupní vnitřní odpor 100Ω
Izolační odpor (při 500V DC) > 500MΩ
Zatížení odporem > 10 kΩ
Napájecí napětí (±5 %) ±12…15 V
Spotřeba proudu 15 mA
Chyba při primárním proudu Ipn a teplotě TA=25 °C (bez ofsetu) < ±1 %
Frekvenční odezva (-3 dB) DC…50 kHz
Provozní teplota -40÷80 °C
Skladování Teplota -40÷85°C
Hmotnost < 36 g
