Датчик тока HTB 100-TP
Датчик тока HTB 100-TP

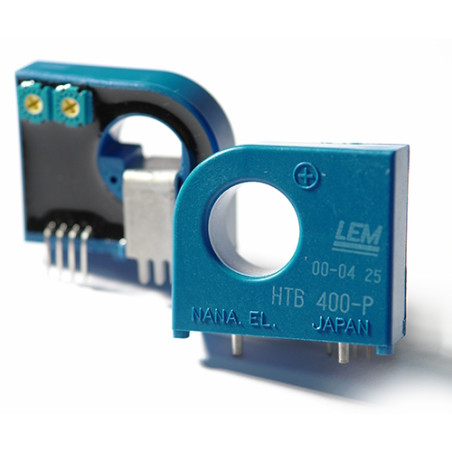

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока HTB 100-TP

  • HTB 100-TP
  • Точность 1
  • Номинальный ток (А) 100
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] ±12…15
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] THT
  • Приложение Приводы/Источники питания/Возобновляемые источники энергии/Сварка
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 80
  • Частотная характеристика (-3 дБ) [кГц] 50
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Описание

Предназначен для электронного измерения тока: постоянного, переменного, импульсного и т.д., с гальванической развязкой между первичной и вторичной цепями.

Основные характеристики

  • Измерение на эффекте Холла
  • Гальваническая развязка между первичной и вторичной цепями
  • Испытательное напряжение изоляции 2500 В
  • Низкое энергопотребление
  • Широкий диапазон напряжения питания ±12…15 В
  • Дополнительная шина для версий на 50 А и 100 А для удобства подключения
  • Изолирующий пластиковый корпус, сертифицированный по UL 94-V0
  • Малый размер для экономии места
  • Одна конструкция для широкого диапазона токов
  • Высокая устойчивость к внешним воздействиям Помехи

Применение

  • Преобразователи частоты переменного тока и серводвигатели
  • Статические преобразователи для приводов постоянного тока
  • Использование с питанием от аккумуляторов
  • Источники бесперебойного питания (ИБП)
  • Импульсные источники питания (ИПП)
  • Источники питания для сварочных установок

Технические характеристики

Параметр Значение
Номинальный первичный ток (среднеквадратичное значение) (IPN) ±100A
Диапазон измерения первичного тока (IPM) ±300A
Выходное напряжение (аналоговое) для: ±Ipn, RL=10 кОм, TA=25 °C ±4 В
Внутреннее выходное сопротивление 100 Ом
Сопротивление изоляции (при 500 В постоянного тока) > 500 МОм
Активная нагрузка > 10 кОм
Напряжение питания (±5%) ±12…15 В
Потребляемый ток 15 мА
Погрешность при первичном токе Ipn и температуре TA=25°C (без смещения) < ±1%
Частотная характеристика (-3 дБ) DC…50 кГц
Рабочая температура -40÷80°C
Хранение Температура -40÷85°C
Вес < 36 г
Меньше
Читать больше

Отправить запрос

Вы заинтересованы в этом продукте? Вам нужна дополнительная информация или индивидуальные расценки?

Свяжитесь с нами
