Környezeti hőmérséklet érzékelő ACT-52
Környezeti hőmérséklet érzékelő ACT-52

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: DACPOL

Környezeti hőmérséklet érzékelő ACT-52

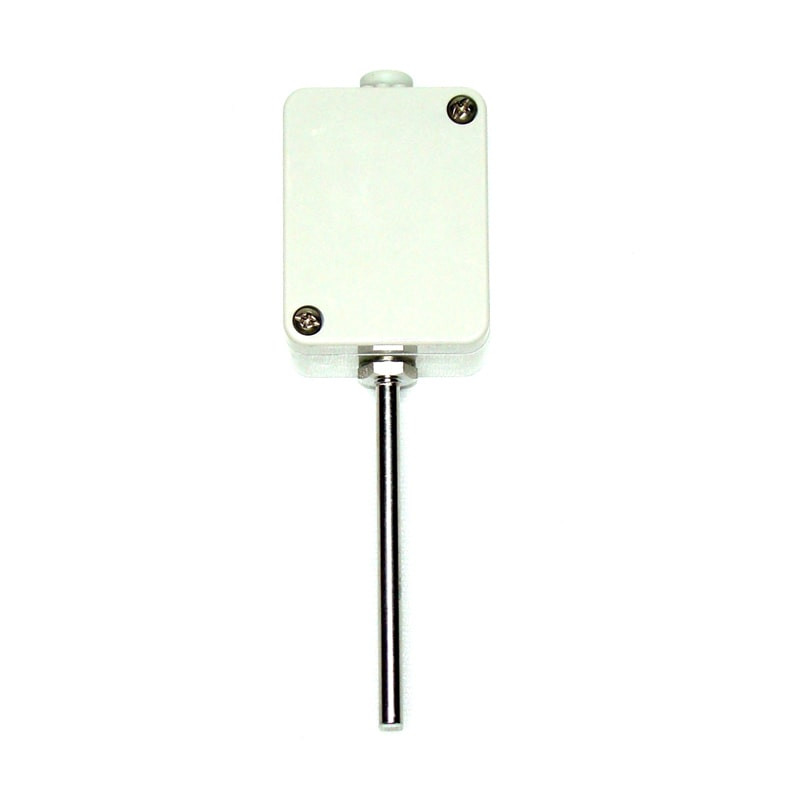

Czujnik temperatury otoczenia typu ACT-52 przeznaczony jest do pomiaru temperatury otoczenia w pomieszczeniach oraz na zewnątrz pomieszczeń - szczególnie w układach klimatyzacyjnych. Estetyczna obudowa z tworzywa sztucznego, w której znajduje się kostka przyłączeniowa, przystosowana jest do instalowania przy pomocy dwóch wkrętów na ścianie o rozstawie 46 x 34 mm. Opornik termometryczny może być połączony linią 2, 3, lub 4 przewodową. Wewnątrz obudowy może być umieszczony przetwornik pomiarowy różnych typów.



Specyfikacja

Rezystor pomiarowy Wersja Charakterystyka Zakres pomiarowy Klasa dokładności Dopuszczalny prąd pomiarowy Układ połączeń
1xPt100
1xPt1000
1xNi100		 zwykła wstrząsoodporna wg PN-EN-60751 od -30°C do +80°C B 8 mA 2 przewodowy
A 5 mA 3,4
przewodowy
1/3 B DIN 2mA


Osłona

Średnica d [mm] Długości [mm]
Ø 6 50


Obudowa

Materiał Zakres temp. [°C] Wymiary [mm] Stopień ochrony
Tworzywo ABS -30°C..+70°C 65 x 50 IP 54
Stop aluminium -30°C..+80°C 65 x 60


Własności dynamiczne (w powietrzu)

Stała czasowa Czas Przetwornik pomiarowy
T0,63 (0 m/s) 100 s wg zamówienia
T0,63 (2 m/s) 25 s


Oznaczenie

ACT-52 - A - B - C - D - E - F - G


A. Rodzaj rezystora
Pojedynczy Pt100 1xPt100
Pojedynczy Pt1000 1xPt1000
Pojedynczy Ni100 1xNi100
B. Klasa dokładności
B B
A A
1/3 B DIN 1/3 B DIN
C. Układ połączeń
2 - przewodowy 2p
3 - przewodowy 3p
4 - przewodowy 4p
D. Materiał obudowy
Tworzywo ABS ABS
Stop aluminium Al
E. Maksymalna temperatura pracy czujnika
T podać w °C
F. Przetwornik pomiarowy
zwykła podać typ i zakres temperatury w °C
G. Wersja czujnika
zwykła Z
wstrząsoodporna W
