Hersteller: DACPOL

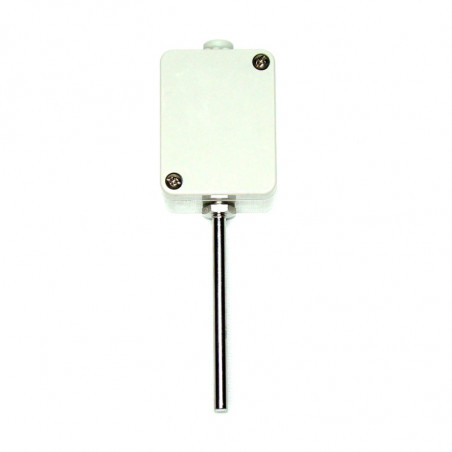

ACT-52 Umgebungstemperatursensor

Czujnik temperatury otoczenia Typ ACT-52 przeznaczony jest do pomiaru temperatury otoczenia w pomieszczeniach oraz na zewnątrz pomieszczeń - szczególnie w układach klimatyzacyjnych. Estetyczna obudowa z tworzywa sztucznego, w której znajduje się kostka przyłączeniowa, przystosowana jest do instalowania przy pomocy dwóch wkrętów na ścianie o rozstawie 46 x 34 mm. Opornik termometryczny może być połączony linią 2, 3, lub 4 przewodową. Wewnątrz obudowy może być umieszczony przetwornik pomiarowy różnych typów.
Czujnik temperatury otoczenia ACACT-52

Specyfikacja
Parametrmetry techniczne czujnika
1Rezystor
pomiarowy		 Wersja Charakterystyka Zakres pomiarowy Klasa dokładności Dopuszczalny prąd pomiarowy Układ połączeń

1xPt100
1xPt1000
1xNi100

 zwykła wstrząsoodporna wg PN-EN-60751 od -30°C do +80°C B 8 mA 2 przewodowy
A 5 mA 3,4
przewodowy
1/3 B DIN 2mA
Osłona<tr >Średnica d [mm]Długości [mm]
Ø 6 50
Obudowa
Materiał Zakres temp. [°C] Wymiary [mm] Stopień ochrony
Tworzywo ABS -30°C..+70°C 65 x 50 IP 54
Stop aluminium -30°C..+80°C 65 x 60
Własności dynamiczne (w powietrzu)
Stała czasowa Czas
T0,63 (0 m/s) 100 s
T0,63 (2 m/s) 25 s
Przetwornik pomiarowy
wg zamówienia
Oznaczenie:
ACT-52 - A - B - C - D - E - F - G



A. Rodzaj rezystora

 A
  Pojedynczy Pt100 1xPt100
  Pojedynczy Pt1000 1xPt1000
  Pojedynczy Ni100 1xNi100
B. Klasa dokładności B
  B B
A A
  1/3 B DIN 1/3 B DIN
C. Układ połączeń C
  2 - przewodowy 2p
3 - przewodowy 3p
4 - przewodowy 4p
D. Materiał obudowy D
  Tworzywo ABS ABS
  Stop aluminium Al
E. Maksymalna temperatura pracy czujnika E
  T podać w °C
F. Przetwornik pomiarowy F
  zwykła podać typ i zakres temperatury w °C
G. Wersja czujnika G
  zwykła Z
  wstrząsoodporna W
