Senzor de temperatură ambientală ACT-52
Senzor de temperatură ambientală ACT-52

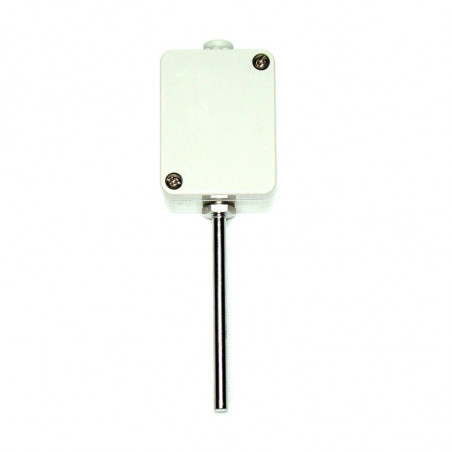

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: DACPOL

Senzor de temperatură ambientală ACT-52

Senzorul de temperatură ambientală ACT-52 este conceput pentru măsurarea temperaturii ambientale în interior și în exterior – în special în sistemele de aer condiționat. Carcasa estetică din plastic, care găzduiește un bloc de terminale, este concepută pentru montare pe perete cu două șuruburi distanțate de 46 x 34 mm. Rezistența termometrică poate fi conectată la o linie cu 2, 3 sau 4 fire. Diverse tipuri de traductoare de măsurare pot fi plasate în interiorul carcasei.
Senzor de temperatură ambientală ACACT-52
Specificații
Parametri tehnici ai senzorului
1
Senzor
 Versiune Caracteristici Interval de măsurare Clasa de precizie Curent de măsurare admis Schema conexiunii

1xPt100
1xPt1000
1xNi100

 standard rezistent la șocuri conform PN-EN-60751 de la -30°C la +80°C B 8 mA 2 fire
A 5 mA rowspan="2">3.4
cu fir
1/3 B DIN 2mA
CapacDiametru d [mm]Lungimi [mm]
Ø 6 50
Carcasă
Material Interval de temperatură [°C] Dimensiuni [mm] Nivel de protecție
Plastic ABS -30°C..+70°C 65 x 50 IP 54
Aliaj de aluminiu -30°C..+80°C 65 x 60
Proprietăți dinamice (în aer)
Constantă de timp Timp
T0.63 (0 m/s) 100 s
T0.63 (2 m/s) 25 s
Traductor de măsurare
În ordine
Marcare:
-
ACT-52 - A - B - C - D E - F - G



A. Tipul rezistorului

 A
Pt100 simplu 1xPt100
Pt1000 simplu 1xPt1000
Ni100 simplu 1xNi100
B. Clasa de precizie B
B B
A A
1/3 B DIN 1/3 B DIN
C. Schema conexiunii C
2 - cu fir 2p
3 - cu fir 3p
4 - cu fir 4p
D. Material carcasă D
Plastic ABS ABS
Aliaj de aluminiu Al
E. Temperatura maximă de funcționare a senzorului E
T specificați în °C
F. Traductor de măsurare F
standard specificați tipul și intervalul de temperatură în °C
G. Versiunea senzorului G
standard Z
rezistent la șocuri W
mai puțin
