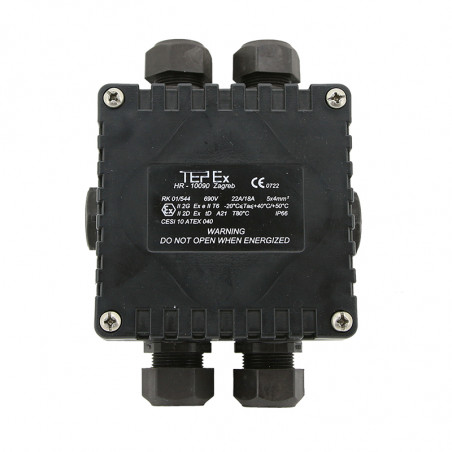

Cutii de jonctiune RK EX din poliamida / configuratie standard

Cutii de joncțiune din poliamidă seria EX RK / Configurație standard


Date tehnice

Material: Poliamidă armată cu fibră de sticlă PA
Culoare: Negru, RAL 9005
Grad de protecție: IP66
Etanșare: silicon
Șuruburi: Oțel inoxidabil
Temperatura de funcționare: -20°C - +40°C sau +50°C
-40°C - +50°C cu garnituri speciale
-40°C - +70°C pentru Exi, cu garnituri speciale
Certificat: II 2G Ex e[ia/ib] IIC T6
II 2D Ex tD A21 IP66 T80°C
Parametrii electrici ai conectorilor: RK01/744,RK01/544
RK01/544E
RK01/514
RK01/516		 Ta ⇐ 40C 22A
Ta ⇐ 40C 18A
Ta ⇐ 40C 20A, Ta ⇐ 50C 16A
Ta ⇐ 40C 25A, Ta ⇐ 50C 20A
1,5 mm2 – 16A, 2,5 mm2 – 20A, 4 mm2 – 25A, 6 mm2 – 32A
Intervale de bobine de etanșare: M25 – cablu Ø 6-15 mm, M32 – cablu Ø 21-21 mm


Dimensiuni




Detalii comandă


Tip Desen Preseturi Număr de conectori de magistrală Secțiune transversală a firului
RK 01/514 Presetupă 4 x M25
pentru cablu Ø6-15mm,
2 x mufă M25		 5 - 1 x 4 mm2
(L1, L2, L3, N, PE)		 1 x 0,5...4 mm2
2 x 0,5...2,5 mm2
RK 01/514 Ex I 15 - 1 x 4 mm2
(albastru 1-5)
RK 01/516 5 - 1 x 6 mm2
(L1, L2, L3, N, PE)		 1 x 1,5...6 mm2
2 x 1,5...4 mm2
RK 01/544 Presetupă 6 x M25
pentru cablu Ø6-15mm		 5 - 4 x 4 mm2 4 x 4 mm26 x 2,5 mm21 x 4 mm2 + 2 x 2,5 mm2 + 3 x 1,5 mm21 x 4 mm2 + 5 x 1,5 mm22 x 4 mm2 + 3 x 2,5 mm2
RK 01/744 7 - 4 x 4 mm2
RK 01/544-E 2 x presetupe M32 pentru cablu armat
Ø 23-32mm
/>4 x M25
Presetupe pentru cablu armat
Ø 17-23mm		 5 - 4 x 6 mm2

Notă: Comandă minimă: 14 buc.
