ЕКС серије РК кутије од полиамида - стандардне конфигурације

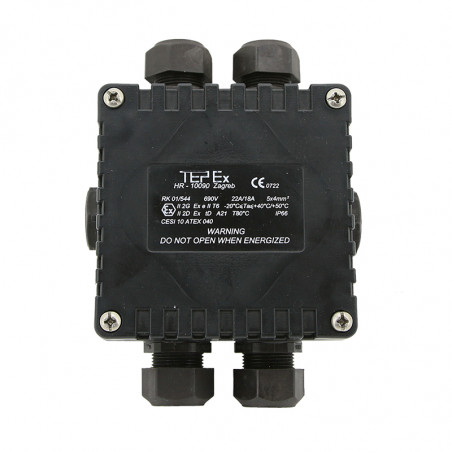

Разводне кутије од полиамида EX RK серије / Стандардна конфигурација


Технички подаци

Материјал: PA полиамид ојачан стакленим влакнима
Боја: Црна, RAL 9005
Степен заштите: IP66
Заптивање: силикон
Вијци: Нерђајући челик
Радна температура: -20°C - +40°C или +50°C
-40°C - +50°C са посебним кабловским уводницима
-40°C - +70°C за Exi, са посебним кабловским уводницима
Сертификат: II 2G Ex e[ia/ib] IIC T6
II 2D Ex tD A21 IP66 T80°C
Електрични параметри конектора: RK01/744,RK01/544
RK01/544E
RK01/514
RK01/516		 Ta ⇐ 40C 22A
Ta ⇐ 40C 18A
Ta ⇐ 40C 20A, Ta ⇐ 50C 16A
Ta ⇐ 40C 25A, Ta ⇐ 50C 20A
1,5 mm2 – 16A, 2,5 mm2 – 20A, 4 mm2 – 25A, 6 mm2 – 32A
Расези пригушница: M25 – кабл Ø 6-15 mm, M32 – кабл Ø 21-21 mm


Димензије




Детаљи поруџбине


Тип Цртеж Уводне жице Број магистралних конектора Попречни пресек жице
РК 01/514 Уводник 4 x M25
за кабл Ø6-15 мм,
2 x M25 утикач		 5 - 1 x 4 мм2
(L1, L2, L3, N, PE)		 1 x 0,5...4 мм2
2 x 0,5...2,5 мм2
RK 01/514 Ex I 15 - 1 x 4 мм2
(плава 1-5)
RK 01/516 5 - 1 x 6 мм2
(L1, L2, L3, N, PE)		 1 x 1,5...6 мм2
2 x 1,5...4 мм2
РК 01/544 <имг срц="хттпс://ввв.дацпол.еу/филес/пл/каталог/2018/ЕКС/пусзки_рк_5.јпг" алт="" ширина="200" /> <тд клас="таб" стил="текст-алyн: центар;" ровспан="2">Уводник 6 x М25<бр />за кабл Ø6-15мм <тд клас="таб" стил="текст-алyн: центар;">5 - 4 x 4 мм<сup>2 <тд клас="таб" стил="текст-алyн: центар;" rowspan="3">4 x 4 мм2
6 x 2,5 мм2
1 x 4 мм2 + 2 x 2,5 мм2 + 3 x 1,5 мм2
1 x 4 мм2 + 5 x 1,5 мм2
2 x 4 мм2 + 3 x 2,5 мм2
РК 01/744 7 - 4 x 4 мм2
RK 01/544-E 2 x M32
уводници за оклопљени кабл
Ø 23-32 мм
4 x M25
кабловске уводнице за оклопљени кабл
Ø 17-23 мм		 5 - 4 x 6 мм2

Напомена: Минимална поруџбина: 14 ком.
