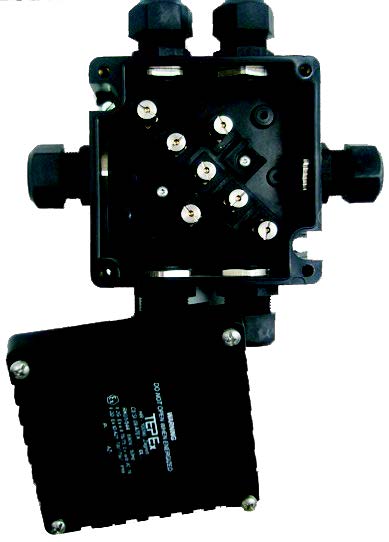

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: TEP Ex

Ex serie RK Cajas de poliamida - Configuración estándar

Cajas de conexiones de poliamida serie EX RK / Configuración estándar


Datos técnicos

Certificado: II 2G Ex e[ia/ib] IIC T6
II 2D Ex tD A21 IP66 T80 °C
Material: Poliamida reforzada con fibra de vidrio PA
Color: Negro, RAL 9005
Grado de protección: IP66
Sellado: Tornillos: Acero inoxidable Temperatura de funcionamiento: -20 °C - +40 °C o +50 °C -40 °C - +50 °C con prensaestopas especiales -40 °C - +70 °C para Exi, con prensaestopas especiales
Parámetros eléctricos de los conectores: RK01/744,RK01/544
RK01/544E
RK01/514
RK01/516		 Ta ⇐ 40 °C 22 A
Ta ⇐ 40 °C 18 A
Ta ⇐ 40 °C 20 A, Ta ⇐ 50 °C 16 A
Ta ⇐ 40 °C 25 A, Ta ⇐ 50 °C 20 A
1,5 mm² – 16 A, 2,5 mm² – 20 A, 4 mm² – 25 A, 6 mm² – 32 A
Rangos de inductancia de prensaestopas: M25 – cable Ø 6-15 mm, M32 – cable Ø 21-21 mm

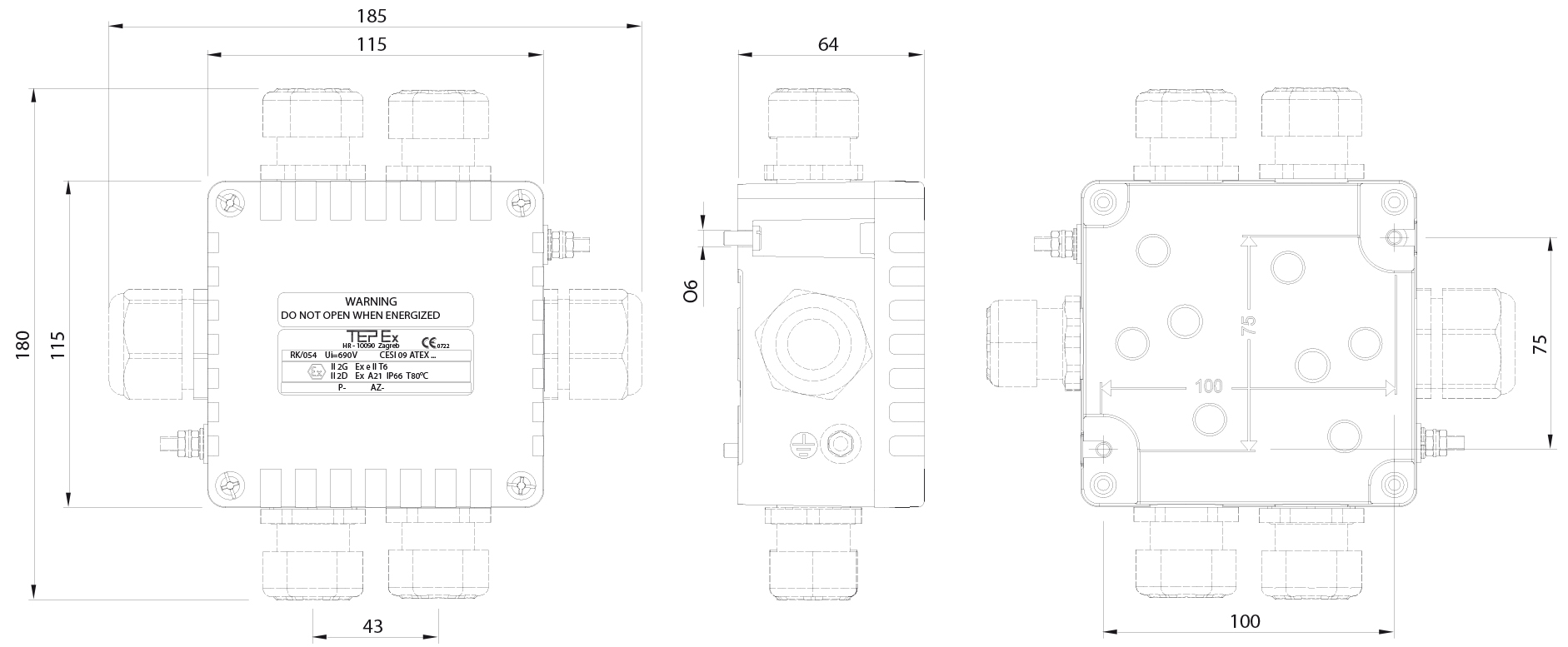

Dimensiones




Detalles del pedido

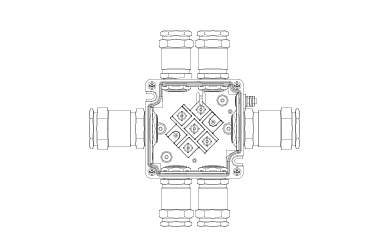

Tipo Dibujo Prensaestopas Número de conectores de bus Sección del cable

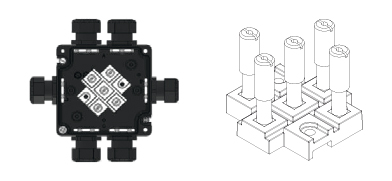

RK 01/514 Prensaestopas 4 x M25
para cable de Ø6-15 mm,
2 conectores M25		 5 - 1 x 4 mm2
(L1, L2, L3, N, PE)		 1 x 0,5...4 mm²
2 x 0,5...2,5 mm²

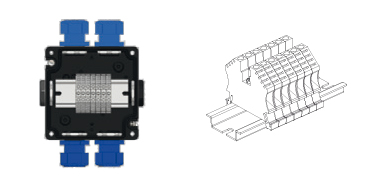

RK 01/514 Ex I 15 - 1 x 4 mm²
(azul 1-5)

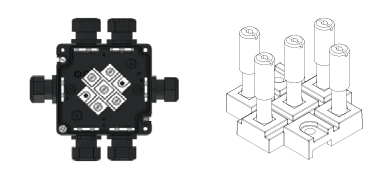

RK 01/516 5 - 1 x 6 mm2
(L1, L2, L3, N, PE)		 1 x 1,5...6 mm2
2 x 1,5...4 mm2

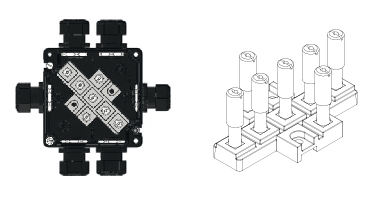

RK 01/544 Palanca 6 x M25 para cable de Ø6-15 mm 5 - 4 x 4 mm² 4 x 4 mm2
6 x 2,5 mm2
1 x 4 mm2 + 2 x 2,5 mm2 + 3 x 1,5 mm2
1 x 4 mm2 + 5 x 1,5 mm2
2 x 4 mm2 + 3 x 2,5 mm2
RK 01/744 7 - 4 x 4 mm2
RK 01/544-E 2 casquillos M32 para blindados Cable
Ø 23-32 mm
4 prensaestopas M25 para cable blindado
Ø 17-23 mm		 5 - 4 x 6 mm2

Nota: Pedido mínimo: 14 unidades.
