Gamintojas: TEP Ex

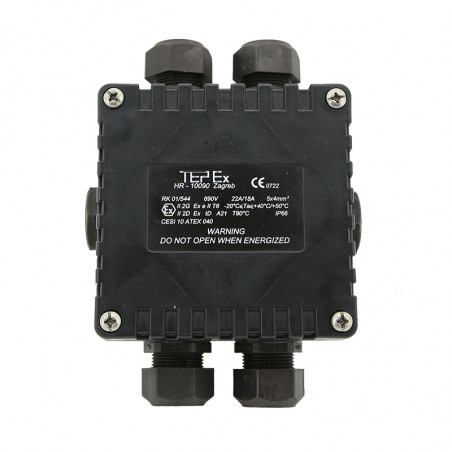

EX serijos RK dėžės, pagamintos iš poliamido - standartinės konfigūracijos

EX RK serijos poliamido jungiamosios dėžutės / standartinė konfigūracija


Techniniai duomenys

Medžiaga: PA stiklo pluoštu sustiprintas poliamidas
Spalva: Juoda, RAL 9005
Apsaugos klasė: IP66
Sandariklis: silikonas
Varžtai: Nerūdijantis plienas
Darbinė temperatūra: -20°C - +40°C arba +50°C
-40°C - +50°C su specialiais kabelių riebokšliais
-40°C - +70°C Exi, su specialiais kabelių riebokšliais
Sertifikatas: II 2G Ex e[ia/ib] IIC T6
II 2D Ex tD A21 IP66 T80°C
Jungčių elektriniai parametrai: RK01/744, RK01/544
RK01/544E
RK01/514
RK01/516		 Ta ⇐ 40C 22A
Ta ⇐ 40C 18A
Ta ⇐ 40C 20A, Ta ⇐ 50C 16A
Ta ⇐ 40C 25A, Ta ⇐ 50C 20A
1,5 mm2 – 16A, 2,5 mm2 – 20 A, 4 mm2 – 25 A, 6 mm2 – 32 A
Liepsninio droselio diapazonai: M25 – kabelis Ø 6–15 mm, M32 – kabelis Ø 21–21 mm


Matmenys




Užsakymo informacija


Tipas Brėžinys Lizdai Magistralės jungčių skaičius Laido skerspjūvis
RK 01/514 Liežuvėlis 4 x M25
kabeliui Ø6-15 mm,
2 x M25 kištukai		 5 - 1 x 4 mm2
(L1, L2, L3, N, PE)		 1 x 0,5...4 mm2
2 x 0,5...2,5 mm2
RK 01/514 Ex I 15 - 1 x 4 mm2
(mėlyna 1-5)
RK 01/516 5 - 1 x 6 mm2
(L1, L2, L3, N, PE)		 1 x 1,5...6 mm2
2 x 1,5...4 mm2
RK 01/544 Liežuvėlis 6 x M25
kabeliui Ø6-15 mm		 5 - 4 x 4 mm2 4 x 4 mm2
6 x 2,5 mm2
1 x 4 mm2 + 2 x 2,5 mm2 + 3 x 1,5 mm2
1 x 4 mm2 + 5 x 1,5 mm2
2 x 4 mm2 + 3 x 2,5 mm2
RK 01/744 7 - 4 x 4 mm2
RK 01/544-E 2 x M32
laidų šarvuotam kabeliui
Ø 23–32 mm
4 x M25
kabelių riebokšliai šarvuotam kabeliui
Ø 17–23 mm		 5 - 4 x 6 mm2

Pastaba: Minimalus užsakymas: 14 vnt.
