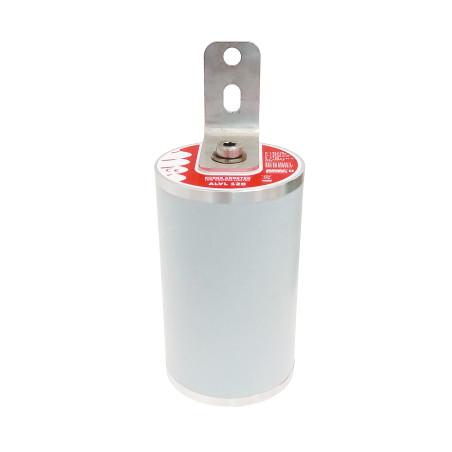

ALVL 60 - Alacsony feszültségkorlátozó - 50807

Az ALVL 60 és ALVL 120 automatikus, kisfeszültségű VLD túlfeszültség-levezetők, 2.2 osztályú (kétirányú); VLD-O+F típusú, amelyeket az egyenáramú vagy váltakozó áramú vontatási áramellátó hálózatok normális esetben nem vezető szerkezeti alkatrészeinek védelmére terveztek. Hatékony védelmet nyújtanak azoknak a személyeknek, akik villámcsapás vagy vontatási áramvezeték meghibásodása esetén érintkezésbe kerülhetnek ezekkel az alkatrészekkel. A vontatási áramellátó hálózat élő része és a visszatérő vezetékhez véletlenül csatlakoztatott vezető alkatrész közötti csatlakozásból eredő hiba esetén a levezető a tápellátás levezetésével és leválasztásával véd a nem megengedett érintési feszültség ellen. A ČSN EN 50122-1 ed. 2:2011 szabványnak megfelelően ezt a típusú levezetőt elsősorban a védett rész és a vontatási vezeték visszatérő vezetéke közötti csatlakozáshoz, vagy egy áramszedő (áramszedő) területén ajánlott, amely érintkezhet egy vezetővel vagy egy sérült áramszedővel. Árbocok tartószerkezetein is használható, amelyek szigetelési hiba miatt feszültség alatt lehetnek. Túlfeszültség esetén (ms-tól h-ig) a tirisztorok aktiválódnak, korlátozva az érintési feszültséget. Amikor a túlfeszültség eltűnik, a tirisztorok megszakítják az áram áramlását és visszaállítják az eredeti állapotot. Az ALVL MOV-okból, nagy teljesítményű tirisztorokból és elektronikus alkatrészekből (késleltető áramkör) áll, amelyek körülbelül 1 ms elteltével aktiválják mindkét nagy teljesítményű tirisztort. Az aktiválást a varisztoron keresztüli feszültségesés okozza. A varisztor polaritásától függően a megfelelő tirisztor aktiválódik, elnyelve az aktivált varisztoron korábban átfolyó áramot. A levezetőt úgy tervezték, hogy a készülék belsejében keletkező magas hőmérsékleteket az alumínium szerkezethez vezesse. Az ALVL levezetők karbantartásmentesek, nagy szigetelési ellenállással (kΩ) rendelkeznek, és kiváló védelmet nyújtanak. A külső burkolat szilikongumiból készült, amelyre jellemző a felületi szivárgási áramok és az elektromos ívek kiváló ellenállása. Hidrofób, és kiválóan ellenáll az időjárási viszonyoknak, a szennyeződésnek és az UV-sugárzásnak, valamint ellenáll a durva kezelésnek és a mechanikai sérüléseknek.
