Gamintojas: Acer Voltage

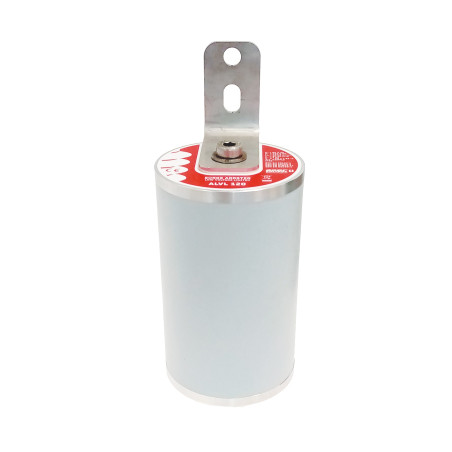

ALVL 60 - Žemos įtampos ribotuvas - 50807

  • ALVL 60
  • Papildomos informacijos pagal EN 61643-11 2 leidimą ir EN 60099-4 3 leidimą
  • Korpusas silikoninė guma
  • Diametras 101 mm
  • Nominali įtampa 70 V DC
  • Aukštis 167 mm
  • Apsaugos laipsnis IP65
  • Darbo temperatūrų diapazonas - 40°C ... + 55 °C
  • Svoris 2,1 kg
  • Klasė pagal EN 50526-2 2,2
  • Išlaikoma įtampa 48 V AC
  • Apsaugos lygis 700 V
  • Nominalus iškrovimo srovės klasės I testui (10/350) 8 kA (10/350μs)
  • Nominalus iškrovimo srovės klasės II testui (8/20) 40 kA (8/20μs)
  • Didžiausias nuolatinis darbinis įtampa 60 V AC
ALVL 60 ir ALVL 120 yra automatiniai žemos įtampos VLD viršįtampių ribotuvai, 2.2 klasės (dvikrypčiai); VLD-O+F tipo, skirti apsaugoti įprastai nelaidžias konstrukcines dalis nuolatinės arba kintamosios srovės traukos elektros energijos tiekimo tinkluose. Jie naudojami efektyviai apsaugoti asmenis, kurie gali prisiliesti prie šių dalių žaibo smūgio metu arba nutrūkus traukos elektros linijai. Gedimo, atsiradusio dėl jungties tarp veikiančios traukos elektros energijos tiekimo tinklo dalies ir laidžios dalies, atsitiktinai prijungtos prie grįžtamosios linijos, atveju ribotuvas apsaugo nuo neleistinos prisilietimo įtampos, pravesdamas ir atjungdamas maitinimo šaltinį. Pagal ČSN EN 50122-1 2 leidimas: 2011 standartą, šio tipo ribotuvai pirmiausia rekomenduojami jungtims tarp saugomos dalies ir traukos linijos grįžtamosios linijos arba pantografo (srovės rinktuvo) srityje, kuri gali liestis su laidininku arba pažeistu srovės rinktuvu. Jie taip pat gali būti naudojami ant stiebų atraminių konstrukcijų, kurios gali būti įjungtos po izoliacijos gedimo. Jei atsiranda viršįtampis (ms–h), aktyvuojami tiristoriai, ribojantys lietimo įtampą. Kai viršįtampis išnyksta, tiristoriai nutraukia srovės tekėjimą ir atkuria pradinę būseną. ALVL sudaro MOV, didelio našumo tiristoriai ir elektroniniai komponentai (vėlinimo grandinė), kurie maždaug po 1 ms aktyvuoja abu didelio našumo tiristorius. Aktyvavimą sukelia įtampos kritimas varistoriuje. Pagal varistoriaus poliškumą aktyvuojamas atitinkamas tiristorius, sugeriantis srovę, anksčiau tekėjusią per aktyvuotą varistorių. Iškroviklis skirtas įrenginio viduje susidariusią aukštą temperatūrą praleisti į aliuminio konstrukciją. ALVL iškrovikliai nereikalauja priežiūros, turi didelę izoliacijos varžą (kΩ) ir siūlo puikią apsaugą. Išorinis korpusas pagamintas iš silikoninės gumos, kuriai būdingas puikus atsparumas paviršiaus nuotėkio srovėms ir elektros lankams. Jis yra hidrofobinis ir puikiai atsparus oro sąlygoms, taršai ir UV spinduliuotei, taip pat atsparus grubiam elgesiui ir mechaniniams pažeidimams.
