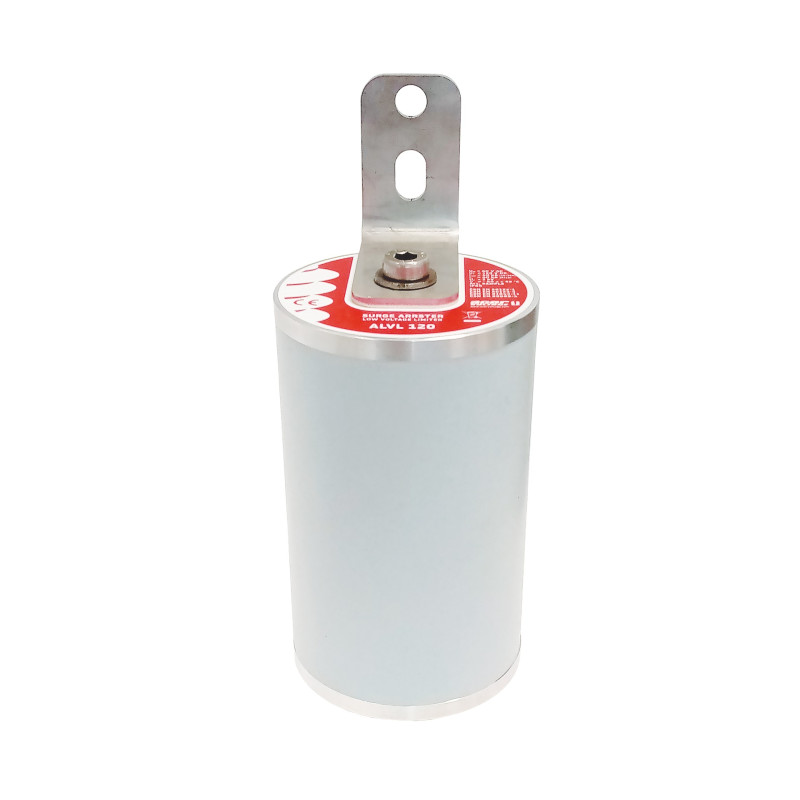

ALVL 60 - Ogranicznik niskiego napięcia - 50807

ALVL 60 a ALVL 120 - to automatyczne ograniczniki przepięć niskiego napięcia VLD klasy 2.2 (dwukierunkowe); typ VLD-O+F przeznaczone do zabezpieczania normalnie nieprzewodzących elementów konstrukcji w trakcyjnych sieciach zasilających DC lub AC. Wykorzystywane są do skutecznej ochrony osób, które mogą mieć kontakt z tymi częściami podczas uderzenia pioruna lub w razie awarii sieci trakcyjnej. W razie awarii powstałej w wyniku połączenia między częścią sieci trakcyjnej zasilającej będącą pod napięciem i przewodzącą częścią przypadkowo połączoną z siecią powrotną, ogranicznik chroni przed niedozwolonym napięciem dotykowym w ten sposób, że przewodzi i powoduje wyłączenie zasilania. Zgodnie z ČSN EN 50122-1 wyd. 2: 2011, ten typ ogranicznika jest polecany przede wszystkim do połączenia pomiędzy częścią chronioną i siecią powrotną linii trakcyjnych lub w obszarze pantografu (odbieraka prądu), które mogą być w kontakcie z przewodem lub uszkodzonym odbierakiem prądu; ponadto może być stosowany na nośnych konstrukcjach masztów, które mogą być pod napięciem w następstwie awarii izolacji. Jeśli wystąpi przepięcie (ms do h) aktywują się tyrystory, które ograniczą napięcie dotykowe. Kiedy przepięcie zaniknie, tyrystory przerwą przepływ prądu i przywrócą pierwotny stan. ALVL składa się z warystorów MOV, wysokowydajnych tyrystorów i elementów elektronicznych (układ opóźniający), które po około 1 ms aktywują oba wysokowydajne tyrystory. Aktywację powoduje spadek napięcia na warystorze. Zgodnie z biegunowością warystora aktywowany jest odpowiedni tyrystor, który przejmuje prąd przepływający dotąd przez aktywowany warystor. Ogranicznik został skonstruowany w taki sposób, aby wysokie temperatury, powstające wewnątrz urządzenia były odprowadzane do konstrukcji aluminiowej. Ograniczniki ALVL są bezobsługowe, mają wysoką wartość oporności izolacji (kΩ), wysoką zdolność ochrony. Zewnętrzną obudowę wykonano z kauczuku silikonowego, który charakteryzuje się doskonałą odpornością na oddziaływanie powierzchniowych prądów upływowych i łuku elektrycznego. Jest on hydrofobowy i charakteryzuje się doskonałą odpornością na warunki atmosferyczne, zanieczyszczenia i promieniowanie UV, a ponadto jest odporny na nieostrożne obchodzenie się z nim i uszkodzenia mechaniczne.
