Áramátalakítós áramváltók
Áramátalakítós áramváltók

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: FRER

Áramátalakítós áramváltók

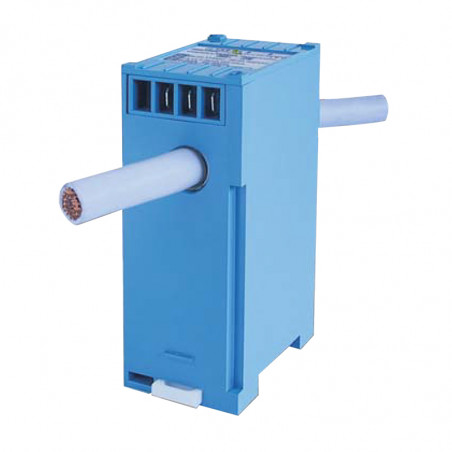

Wielozakresowe przekładniki prądowe z wyjściem 4..20mA serii MAC…/MAT…


Przekładniki prądowe z wbudowanym przetwornikiem, to innowacyjne produkty, które dokonują pomiaru prądu przemiennego dając na wyjściu sygnał 4..20mA, będący standardem dla sterowników PLC lub innych systemów monitorujących. W jednej obudowie zawarty jest przekładnik, przetwornik i trymer pozwalający na zmianę jednego z dostępnych dla danego modelu zakresów prądu pierwotnego.

Zaletami takiego rozwiązania są:

  • znaczna redukcja kosztów,
  • bardzo proste okablowanie
  • zwiększenie ogólnej niezawodność urządzenia.


Dane ogólne

Prąd strony pierwotnej 5-6000A
Sygnał wyjściowy 4-20 mA
Obciążenie 0-1100 Ω
Napięcie zasilania 10-32 Vdc
Klasa dokładności 1
Czas reakcji <200msec
Częstotliwość 50 -60 Hz
Max napięcie pracy 0,72 kV
Napięcie probiercze izolacji 3kV x 50Hz (60sek.)
Stopień ochrony IP 20
Izolacja Klasa E
Temperatura pracy -25 +50°C
Temperatura przechowywania -40 +50°C
Zintegrowane zaciski wtórne 6 mm2
Współczynnik bezpieczeństwa N<5
Prąd dynamiczny 2.5 x I th
Spełnia normy EN 60044-1
EN 60688
Klasa palności UL94-V0


Wykres i schemat podłączenia


Wielozakresowe przekładniki prądowe z wyjściem 4-20mA

Nr. kat MAC021XXXG42 MAC017XXXG42 MAC032XXXG42 MAC040XXXG42 M AT061XXXG42 MAT 101XXXG42
Kabel (wymiar) Ø 21 mm Ø 17 mm Ø 23 mm Ø 32 mm Ø 51 mm
Szyna (wymair) 20 x 10 mm 15x5 mm 32 x 10 mm 40 x 10 mm 61 x 31 mm 101 x 55 mm
Typ mocowania D - 1 - P D - 1 - P D - I - P D - I - P I I
Szerokość 70 mm 56 mm 56 mm 70 mm 90 mm 130 mm
Min. 46 mm 36,5 mm 45 mm 56 mm 68 mm 115 mm
Zakres
5 A •
6 A •
7,5 A •
10 A •
15 A •
20 A • •
25 A •
30 A • •
40 A   •
50 A   • •
60 A   • •
75 A     •
80 A   •
100 A   • • •
120 A   •   •
125 A     •
150 A     • •
200 A     • • •
250 A     • •
300 A     • • •
400 A       • • •
500 A       • •
600 A       • • •
750 A
800 A         • •
1000 A         • •
1200 A         • •
1250 A
1500 A
1600 A           •
2000 A           •
2400 A           •
2500 A
3000 A
4000 A
5000 A
6000 A


Wielozakresowe przekładniki prądowe z wyjściem 4-20mA

Nr. kat MAT 127XXXG42 MAT 128XXXG42 MAT129XXXG42 MAT165XXXG42 MAT225XXXG42
Kabel (wymiar)
Szyna (wymair) 127x 55 mm 127 x 85 mm 127 x 105 mm 165 x 127 mm 225 x 127 mm
Typ mocowania B I I I I
Szerokość 185 mm 185 mm 185 mm 308 mm 368 mm
Min. 156 mm 156 mm 156 mm 238 mm 298 mm
Zakres
5 A
6 A
7,5 A
10 A
15 A
20 A
25 A
30 A
40 A
50 A
60 A
75 A
80 A
100 A
120 A
125 A
150 A
200 A
250 A
300 A
400 A
500 A •
600 A •
750 A •
800 A
1000 A • • • • •
1200 A   • • • •
1250 A •
1500 A • • • • •
1600 A
2000 A • • • • •
2400 A
2500 A • • • • •
3000 A • • • • •
4000 A   • • • •
5000 A   • • • •
6000 A   • • • •

B - Mocowanie na szynie
I - Wbudowany system mocowania
D - Szyna Din
P - Stópki montażowe

W przypadku konieczności dokonania pomiaru prądów zniekształconych, dostępne są wersje dokonujące pomiaru wartości skutecznej rzeczywistej TRMS. W tym przypadku należy dodać literę „R” przed literą „G” w kodzie zamówieniowym.


Przekładniki prądowe ze zintegrowanym przetwornikiem

Przekładniki prądowe ze zintegrowanym przetwornikiem przeznaczone są do pomiaru wartości skutecznej RMS lub wartości skutecznej rzeczywistej TRMS. W przypadku zniekształconych przebiegów dodatkowy błąd wynosi 0,5% dla współczynnika szczytu <3 oraz 1% dla współczynnika szczytu <7.


Dane ogólne

Sygnał wyjściowy - Wartości nominalne
(maksymalne obciążenie)		 0-1mA(15kΩ); 0-5mA(3kΩ); 0-20mA(750Ω);
4-20mA (750Ω); 0-10V (>2kΩ)
Napięcie zasilania Standardowe 115-230 Va.c
Na życzenie: 24V a.c; 48Va.c; 400Va.c;
24V d.c; 48V d.c; 110V d.c;
220Vd.c; 20-60Va.c/d.c;
80-260V a.c/d.c.
Klasa dokładności 1
Zakres prądu znamionowego 5..120%  In
Czas reakcji <200 ms
Ciągłe przeciążenie 2x In
Krótkotrwałe przeciążenie 20 x In
Częstotliwość 50-60 Hz
Temperatura pracy -10 +50 oC
Temperatura przechowywania -30 +70 oC
Spełnia normy EN 60688
Klasa palności UL94-V0
Napięcie probiercze izolacji 2kV, 50Hz, 60sec
Test udarowy 5kV 1.2/50 µs


Wymiary i schemat podłaczenia

Przekładniki prądowe ze zintegrowanym przetwornikiem wymiar Przekładniki prądowe ze zintegrowanym przetwornikiem schemat podłaczenia



Zakres RMS TRMS
5A MCOEAQ005 MCOEAR005
10A MCOEAQ010 MCOEAR010
15A MCOEAQ015 MCOEAR015
20A MCOEAQ020 MCOEAR020
25A MCOEAQ025 MCOEAR025
30A MCOEAQ030 MCOEAR030
40A MCOEAQ040 MCOEAR040
50A MCOEAQ050 MCOEAR050
60A MCOEAQ060 MCOEAR060
80A MCOEAQ080 MCOEAR080
100A MCOEAQ100 MCOEAR100
