Strujni transformatori s integriranim pretvornikom
Strujni transformatori s integriranim pretvornikom

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: FRER

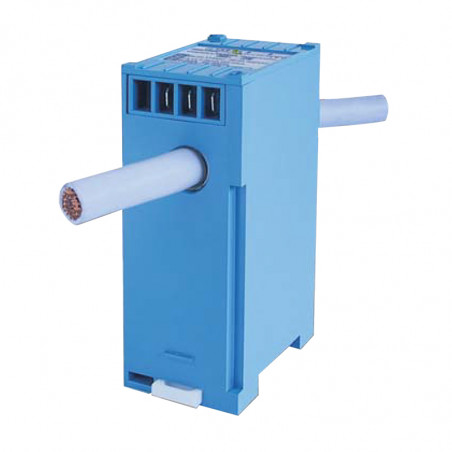

Strujni transformatori s integriranim pretvornikom

Višedometni strujni transformatori sa izlazom 4..20mA, serija MAC…/MAT…

Strujni transformatori sa ugrađenim pretvaračem su inovativni proizvodi koji mere naizmeničnu struju i daju izlazni signal 4..20 mA, standard za PLC kontrolere ili druge nadzorne sisteme. U jednom kućištu se nalaze transformator, pretvarač i trim, koji omogućava podešavanje jednog od dostupnih opsega primarne struje za dati model.

Prednosti ovog rešenja:

  • značajno smanjenje troškova,
  • veoma jednostavno ožičenje,
  • povećanje ukupne pouzdanosti uređaja.

Dakle, transformatori sa pretvaračem su merni uređaji namenjeni preciznom nadzoru primarne struje u energetskim i mernim sistemima. Zahvaljujući upotrebi jezgra i primarnih i sekundarnih namotaja, omogućavaju merenje visokih struja sa velikom preciznošću, generišući izlaz konstantne struje (DC) ili konstantnog napona prilagođen standardima kontrolera i automatizacije. Koriste se u industrijskim postrojenjima, niskonaponskim transformatorima, automatizacionim sistemima i svuda gde je potrebno precizno merenje primarne struje, npr. do 3000 A u skladu sa standardima i zahtevima elektromagnetne kompatibilnosti.

Tehnički podaci

Nominalna struja u 5-6000A
Nominalna vrijednost 4-20 mA
Pogledajte graf 0-1100 Ω
Iz trenutne petlje 10-32 Vdc
Klasa točnosti 1
Vrijeme odziva <200msec
Referentna frekvencija 50 -60 Hz
Napon 0,72 kV
Test napona 3kV x 50Hz (60sek.)
Stupanj zaštite IP 20
Izolacija classe E
Radna temperatura -25 +50 oC
Temperatura skladištenja -40 +50 oC
Integrirani sekundarni terminali 6 mm2
Faktor sigurnosti N<5
Nazivna dinamička struja (I dyn) 2.5 x I th
Proizvedeno prema EN 60044-1
EN 60688
Termoplastični materijal UL94-V0

Grafikon Dijagram ožičenja



MULTIRANGE
C.T. WITH
4-20mA
OUTPUT		 MAC021XXXG42 MAC017XXXG42 MAC032XXXG42 MAC040XXXG42 M AT061XXXG42 MAT 101XXXG42
CODE

MAC021XXXG42

MAC017XXXG42

MAC032XXXG42

MAC040XXXG42

M AT061XXXG42

MAT 101XXXG42
CABLE Ø 21 mm Ø 17 mm Ø 23 mm Ø 32 mm Ø 51 mm
BAR DIM. 20 x 10 mm 15x5 mm 32 x 10 mm 40 x 10 mm 61 x 31 mm 101 x 55 mm
FIXING D - 1 - P D - 1 - P D - I - P D - I - P I I
C.T. WIDTH 70 mm 56 mm 56 mm 70 mm 90 mm 130 mm
MIN. INTERAXIS 46 mm 36,5 mm 45 mm 56 mm 68 mm 115 mm
PORTATE SELEZIONABILI- SELECTABLE RANGE
5 A •
6 A •
7,5 A •
10 A •
15 A •
20 A • •
25 A •
30 A • •
40 A   •
50 A   • •
60 A   • •
75 A     •
80 A   •
100 A   • • •
120 A   •   •
125 A     •
150 A     • •
200 A     • • •
250 A     • •
300 A     • • •
400 A       • • •
500 A       • •
600 A       • • •
750 A
800 A         • •
1000 A         • •
1200 A         • •
1250 A
1500 A
1600 A           •
2000 A           •
2400 A           •
2500 A
3000 A
4000 A
5000 A
6000 A

MULTIRANGE
C.T. WITH
4-20mA
OUTPUT		 MAT 127XXXG42 MAT 128XXXG42 MAT129XXXG42 MAT165XXXG42 MAT225XXXG42
CODE

MAT 127XXXG42

MAT 128XXXG42

MAT129XXXG42

MAT165XXXG42

MAT225XXXG42
CABLE
BAR DIM. 127x 55 mm 127 x 85 mm 127 x 105 mm 165 x 127 mm 225 x 127 mm
FIXING B I I I I
C.T. WIDTH 185 mm 185 mm 185 mm 308 mm 368 mm
MIN. INTERAXIS 156 mm 156 mm 156 mm 238 mm 298 mm
PORTATE SELEZIONABILI- SELECTABLE RANGE
5 A
6 A
7,5 A
10 A
15 A
20 A
25 A
30 A
40 A
50 A
60 A
75 A
80 A
100 A
120 A
125 A
150 A
200 A
250 A
300 A
400 A
500 A •
600 A •
750 A •
800 A
1000 A • • • • •
1200 A   • • • •
1250 A •
1500 A • • • • •
1600 A
2000 A • • • • •
2400 A
2500 A • • • • •
3000 A • • • • •
4000 A   • • • •
5000 A   • • • •
6000 A   • • • •

P = PIEDINI - FIXING FEETS
B = BRIGLIA ANCORAGGIO SU BARRA PRIMARIO - BUSBAR FIXING
D = BINARIO DIN EN 50022 - DIN RAIL EN50022
I = SISTEMA INTEGRATO - BUILT-IN FIXING SYSTEM



A. C. TRENUTNI PREZIVAČI SA INTEGRIRANIM C.T.


Ovi pretvarači, s integriranim transformatorom struje, prikladni su za mjerenje vrijednosti rms struje sa sinusno neiskrivljenim valnim oblicima ili, samo za TRMS tipove, također s iskrivljenim valnim oblicima; u ovom slučaju dodatna greška je 0,5% za faktor grebena < 3 i 1% za faktor grebena < 7. Izlazi su neovisno o opterećenju d.c. struja ili napon, proporcionalno ulaznoj varijabli.



Technical data

Izlazi
Nominalna vrijednost (maksimalno opterećenje)

 0-1mA(15kΩ); 0-5mA(3kΩ); 0-20mA(750Ω);
4-20mA (750Ω); 0-10V (>2kΩ)

Aux. napon napajanja

 115-230 Va.c
    24V a.c; 48Va.c; 400Va.c;
24V d.c; 48V d.c; 110V d.c;
220Vd.c; 20-60Va.c/d.c;
80-260V a.c/d.c.
Klasa tačnosti 1
Opseg unosa 5..120%  In
Vrijeme odziva <200 ms
Stalno preopterećenje 2x In
Kratkoročno preopterećenje 20 x In
Referentna frekvencija 50-60 Hz
Radna temperatura -10 +50 oC
Temperatura skladištenja -30 +70 oC
Prema EN 60688
Termoplastični materijal UL94-V0
Test napona 2kV, 50Hz, 60sec
Prenaponski test 5kV 1.2/50 µs
Grafikon Dijagram ožičenja
Przekładniki prądowe ze zintegrowanym przetwornikiem wymiar Przekładniki prądowe ze zintegrowanym przetwornikiem schemat podłaczenia

Range RMS TRMS
5A

MCOEAQ005

MCOEAR005
10A

MCOEAQ010

MCOEAR010
15A

MCOEAQ015

MCOEAR015
20A

MCOEAQ020

MCOEAR020
25A

MCOEAQ025

MCOEAR025
30A

MCOEAQ030

MCOEAR030
40A

MCOEAQ040

MCOEAR040
50A

MCOEAQ050

MCOEAR050
60A

MCOEAQ060

MCOEAR060
80A

MCOEAQ080

MCOEAR080
100A

MCOEAQ100

MCOEAR100
