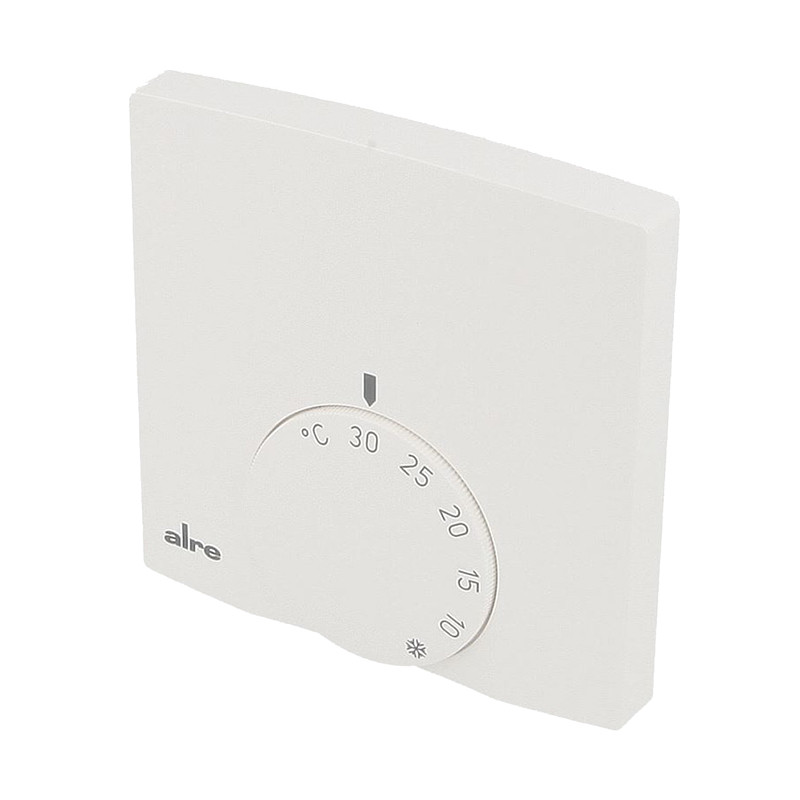

Super lapos, falra szerelhető bimetál termosztát, BERLIN 1000
Super lapos, falra szerelhető bimetál termosztát, BERLIN 1000

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: ALRE

Super lapos, falra szerelhető bimetál termosztát, BERLIN 1000 RTBSB modell

Dane techniczne

Napięcie zasilania: 230V~;24V~, 50Hz, patrz „Wyposażenie”
Czujnik: bimetal
Obciążenie przełączania: 2 (1)A/230V~
Ustawiane zakresy: 5…30˚C
Różnica załączania: ok. 0,5K przy max. zmianie temperatury 4K/h
Spadek temperatury: ok. 3K
Stopień ochrony: IP30
Klasa ochrony: II, po odpowiedniej instalacji
Ogólne wyposażenie: sprzężenie termiczne, mechaniczna redukcja zakresu
Dopuszczalna wilgotność: max 95%rh, bez kondensacji
Temperatura składowania: -20…+70˚C
Bezpieczeństwo i EMC: Zgodnie z DIN EN 60730
Temperatura otoczenia: 0…30˚C,
Kolor obudowy: czysta biel, podobny do RAL9010
Materiał obudowy: Plastik (ABS)
Montaż/instalacja: montaż powierzchniowy/naścienny (4 otwory)
Waga: ok. 55g
Połączenia elektryczne: zaciski śrubowe


Zastosowanie

Sterowanie lub nadzór nad temperaturą w zamkniętych pomieszczeniach. Siłownik zaworu: typu normalnie zamkniętego. Jeżeli występują zawory grzejne normalnie otwarte, należy podłączać je do wyjścia styków „Chłodzenie” (Cooling). Można podłączyć do 10 siłowników zaworów do styku rozłącznego i do 5 siłowników do styków przełącznych ( zwrócić uwagę na informację o obciążaniu przełączania w kolumnie „Wyposażenie”). Zaleca się instalację na puszce podtynkowej, ze względu na ograniczoną przestrzeń dla przewodów w środku urządzenia. Regulator może również być montowany na płaskich nie przewodzących powierzchniach.



Typ / model Wyposażenie Schemat podłączeniowy
RTBSB-201.000 Styk rozłączny,230V~, Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.000 schemat podłączeniowy
RTBSB-201.008 Taki jak RTBSB-201.000 ale ze skalą numeryczną (*…6),
minimalne zamówienie 1 paczka (50 sztuk)

RTBSB-201.002 Styk rozłączny, Wejście obniżenia temperatury 230V~ Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.002 schemat podłączeniowy
RTBSB-201.002/07 Taki sam jak RTBSB-201.002 ale ze skalą numeryczną (*…6),
minimalne zamówienie 1 paczka (50 sztuk)

RTBSB-201.202 Styk rozłączny, Wejście obniżenia temperatury 24V~,
Max. 5 siłowników
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.202 schemat podłączeniowy
RTBSB-201.002/07 Taki sam jak RTBSB-201.002 ale ze skalą numeryczną (*…6),
minimalne zamówienie 1 paczka (50 sztuk)

RTBSB-201.202 Styk rozłączny, Wejście obniżenia temperatury 24V~,
Max. 5 siłowników
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.000 schemat podłączeniowy
RTBSB-201.010 Styk przełączny (max. 5 siłowników),230V~ Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.010 schemat podłączeniowy
RTBSB-201.012 Styk przełączny, Wejście obniżenia temperatury 230V~ Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.012 schemat podłączeniowy
RTBSB-201.034 Styk rozłączny, Lampka kontrolna grzania, 230V~ Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.034 schemat podłączeniowy
RTBSB-201.06 Styk rozłączny, Wejście obniżenia temperatury,
Przełącznik ON/OFF, Lampka kontrolna grzania, 230V~
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.062 schemat podłączeniowy
RTBSB-201.065 Styk przełączny (max. 5 siłowników), Przełącznik grzanie/chłodzenie, Sterownik klimatu do stosowania w systemach 2-rurowych, zwłaszcza pompach ciepła, 230V~ Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.065 schemat podłaczeniowy
RTBSB-201.065/02 Taki sam jak RTBSB-201.065 ale ze skalą numeryczną (*…6),
minimum zamówieniowe 1 paczka (50 sztuk)

RTBSB-201.075 Styk rozłączny, przełącznik potrójny: Obniżanie temperatury / grzanie / obniżenie temperatury przez zewnętrzny zegar,
Lampka kontrolna grzania, 230V~
Termostat bimetalowy naścienny super płaski MODEL BERLIN RTBSB-201.075 schemat podłączoniowy


Termostat bimetalowy naścienny super płaski MODEL BERLIN  wymiary
