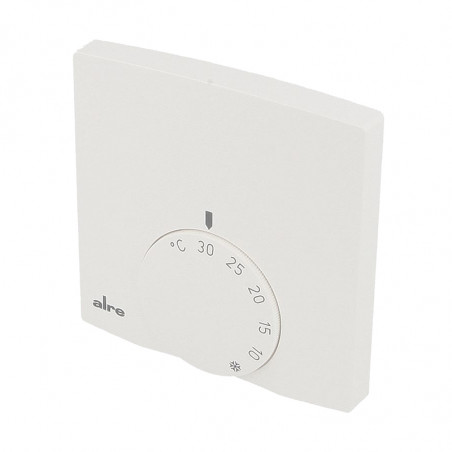

Plokščias bimetalinis sieninis termostatas modelis BERLIN 1000 RTBSB
Plokščias bimetalinis sieninis termostatas modelis BERLIN 1000 RTBSB

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: ALRE

Plokščias bimetalinis sieninis termostatas modelis BERLIN 1000 RTBSB

Techniniai duomenys:
Maitinimo įtampa: 230V~;24V~, 50Hz, žr. „Priedai“
Jutiklis: bimetalinis
Perjungimo apkrova: 2 (1) A / 230 V~
Nustatomi diapazonai: 5…30˚C
Įtraukimo skirtumas: apytiksl. 0,5 K esant maks. temperatūros pokyčiui 4 K/h
Temperatūros kritimas: apytiksl. 3 K
Apsaugos lygis: IP30
Apsaugos klasė: II, tinkamai įrengus
Bendra įranga: Terminė jungtis, mechaninis diapazono sumažinimas
Drėgmės įvertinimas: maks. 95 % RH, be kondensacijos
Laikymo temperatūra: -20…+70˚C
Saugumas ir elektromagnetinis suderinamumas: Pagal DIN EN 60730
Aplinkos temperatūra: 0…30˚C,
Korpuso spalva: grynai balta, panaši į RAL9010
Korpuso medžiaga: Plastikas (ABS)
Montavimas / Įrengimas: Paviršinis / sieninis tvirtinimas (4 skylės)
Svoris: apytiksl. 55 g
Elektros jungtys: Varžtiniai gnybtai


Taikymas:

Temperatūros valdymas arba stebėjimas uždarose patalpose. Vožtuvo pavara: normaliai uždaro tipo. Jei yra normaliai atvirų šildymo vožtuvų, juos reikia prijungti prie kontakto „Aušinimas“ išvesties. Prie skiriamojo kontakto galima prijungti iki 10 vožtuvų pavarų, o prie perjungimo kontakto – iki 5 pavarų (atkreipkite dėmesį į informaciją apie perjungimo apkrovą stulpelyje „Priedai“). Rekomenduojama montuoti ant įleidžiamos dėžutės dėl ribotos vietos laidams įrenginio viduje. Valdiklį taip pat galima montuoti ant plokščių, nelaidžių paviršių.

Tipas / Modelis Priedai Prijungimo schema

RTBSB-201.000
Superplokštas bimetalinis sieninis termostatas MODELIS BERLIN RTBSB-201.000

Atjungimo kontaktas, 230 V~, Ypač plokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.000 laidų schema

RTBSB-201.008

Tas pats kaip RTBSB-201.000, bet su skaitine skale (*…6),
minimalus užsakymas: 1 pakuotė (50 vnt.)

RTBSB-201.002
Superplokštas bimetalinis sieninis termostatas MODELIS BERLYNAS RTBSB-201.002

Atjungimo kontaktas, 230 V~ temperatūros mažinimo įvestis Superplokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.002 laidų schema

RTBSB-201.002/07

Tas pats kaip RTBSB-201.002, bet su skaitine skale (*…6),
minimalus užsakymas: 1 pakuotė (50 vnt.)

RTBSB-201.202
Superplokštas bimetalinis sieninis termostatas MODELIS BERLYNAS RTBSB-201.202

Atjungimo kontaktas, 24 V~ temperatūros mažinimo įvestis,
Daugiausia 5 pavaros
Superplokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.202 laidų schema

RTBSB-201.002/07

Tas pats kaip RTBSB-201.002, bet su skaitine skale (*…6),
minimalus užsakymas: 1 pakuotė (50 vnt.)

RTBSB-201.202
Ypač plokščias bimetalinis sieninis termostatas MODELIS BERLIN RTBSB-201.202

Atjungimo kontaktas, 24 V~ temperatūros mažinimo įvestis,
Daugiausia 5 pavaros
Super plokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.000 laidų schema

RTBSB-201.010
Super plokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.010

Keičiamas kontaktas (daugiausia 5 pavaros), 230 V~ Super plokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.010 laidų schema

Super plokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.012
RTBSB-201.012

Keičiamas kontaktas, temperatūros mažinimo įvestis 230 V~ Superplokštas bimetalinis sieninis termostatas MODEL BERLIN RTBSB-201.012 laidų schema

RTBSB-201.034
Superplokštas bimetalinis sieninis termostatas MODEL BERLIN RTBSB-201.034

Atjungimo kontaktas, šildymo indikatoriaus lemputė, 230 V~ Superplokštas bimetalinis sieninis termostatas MODEL BERLIN RTBSB-201.034 laidų schema

RTBSB-201.062
Superplokštas bimetalinis sieninis termostatas MODEL BERLIN RTBSB-201.062

Atjungimo kontaktas, Temperatūros mažinimo įvestis,
ĮJUNGIMO/IŠJUNGIMO jungiklis, Šildymo indikatoriaus lemputė, 230 V~
Super plokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.062 laidų schema

RTBSB-201.065
Super plokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.065

Keičiamas kontaktas (daugiausia 5 pavaros), šildymo / vėsinimo jungiklis, klimato valdiklis, skirtas naudoti 2 vamzdžių sistemose, ypač šilumos siurbliuose, 230 V~ Superplokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.065 laidų schema

RTBSB-201.065/02

Tas pats kaip RTBSB-201.065, bet su skaitine skale (*…6),
minimalus užsakymas: 1 pakuotė (50 vnt.)

RTBSB-201.075
Superplokštas bimetalinis sieninis termostatas MODELIS BERLIN RTBSB-201.075

Keičiamas kontaktas, trigubas jungiklis: Temperatūros mažinimas / šildymas / temperatūros mažinimas išoriniu laikmačiu,
Šildymo indikatoriaus lemputė, 230 V~
Ypač plokščio bimetalinio sieninio termostato MODEL BERLIN RTBSB-201.075 laidų schema

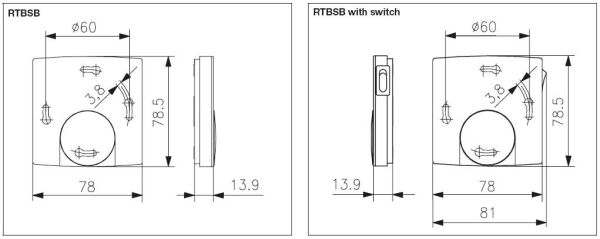

Ypač plokščio bimetalinio sieninio termostato MODEL BERLIN matmenys
