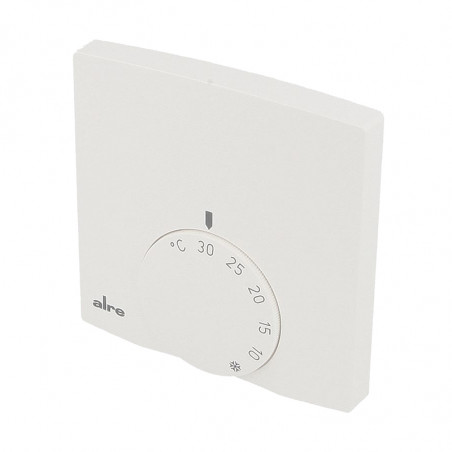

BIMMETALL THERMOSTAT Wandmontiert Super Flat-Modell Berlin 1000 RTBSB

Technische Daten: Schriftgröße: 12px Luftfeuchtigkeit: Max. 95 % rF, nicht kondensierend Schriftgröße: 12px Luftfeuchtigkeit: Lagertemperatur: -20…+70˚C Sicherheit und EMV: Gemäß DIN EN 60730 Sicherheit und EMV: ...Gemäß DIN EN 60730 Gemäß DIN EN 60730 Gemäß DIN EN 60730 Gemäß DIN EN 60730 Gemäß DIN EN 60730 Gemäß DIN EN 60730 Gemäß DIN EN 60730 Gemäß DIN EN 60730 Gemäß DIN EN 60730 Gemäß DIN EN 60730 0…30˚C, Gehäusefarbe: Reinweiß, ähnlich RAL 9010 Reinweiß, ähnlich RAL 9010 Gehäusefarbe: Gehäusematerial: Kunststoff (ABS) Montage/Installation: Aufputz-/Wandmontage (4 Löcher) Montage/Wandmontage (4 Löcher) Montage/Wandmontage (4 Löcher) Montage/Wandmontage (150 ... Gewicht:

Versorgungsspannung:		230 V~; 24 V~, 50 Hz, siehe "Zubehör"
Sensor:		Bimetall
Schaltlast:		2 (1) A/230 V~
Einstellbare Bereiche:		5…30˚C
Einschlussdifferenz:		ca. 0,5 K bei maximaler Temperaturänderung 4 K/h
Temperaturabfall:		ca. 3K
Schutzstufe:		IP30
Schutzklasse:		II, nach ordnungsgemäßer Installation
Thermische Kopplung, mechanische Bereichsreduzierung		ca. 55 g
Elektrische Anschlüsse:		Schraubklemmen

Temperaturregelung oder -überwachung in geschlossenen Räumen. Ventilantrieb: stromlos geschlossen. Sind normalerweise offene Heizungsventile vorhanden, müssen diese an den Ausgang „Kühlen“ angeschlossen werden. Bis zu 10 Stellantriebe können an den Trennkontakt und bis zu 5 Stellantriebe an den Umschalter angeschlossen werden (siehe Informationen zur Schaltlast in der Spalte „Zubehör“). Aufgrund des begrenzten Platzes für die Kabel im Gerät wird die Montage in einer Unterputzdose empfohlen. Der Regler kann auch auf ebenen, nichtleitenden Oberflächen montiert werden.

Typ / Modell	Zubehör	Anschlussdiagramm
RTBSB-201.000	Trennkontakt, 230 V~,
RTBSB-201.008	Gleich wie RTBSB-201.000, jedoch mit numerischer Skala (*…6), Mindestbestellmenge: 1 Packung (50 Stück)
RTBSB-201.002	Trennkontakt, 230V~ Temperaturreduktionseingang
RTBSB-201.002/07	Gleich wie RTBSB-201.002, jedoch mit numerischer Skala (*…6), Mindestbestellmenge: 1 Packung (50 Stück)
RTBSB-201.202	Trennkontakt, 24V~ Temperaturreduktionseingang, Max. 5 Stellantriebe
RTBSB-201.002/07	Gleich wie RTBSB-201.002, jedoch mit numerischer Skala (*…6), Mindestbestellmenge: 1 Packung (50 Stück)
RTBSB-201.202	Trennkontakt, 24V~ Temperaturreduktionseingang, Max. 5 Stellantriebe
RTBSB-201.010	Schaltkontakt (max. 5 Aktuatoren), 230 V~
RTBSB-201.012	Wechselkontakt, Temperaturreduzierung Eingang 230V~
RTBSB-201.034
RTBSB-201.062
RTBSB-201.065
RTBSB-201.065/02	Gleich wie RTBSB-201.065, jedoch mit numerischer Skala (*…6), Mindestbestellmenge: 1 Packung (50 Stück)
RTBSB-201.075	Wechselkontakt, Dreifachschalter: Temperaturreduzierung / Heizung / Temperaturreduzierung über externe Zeitschaltuhr, Heizungsanzeigeleuchte, 230 V~
