Gyártó: Eaton / CEAG

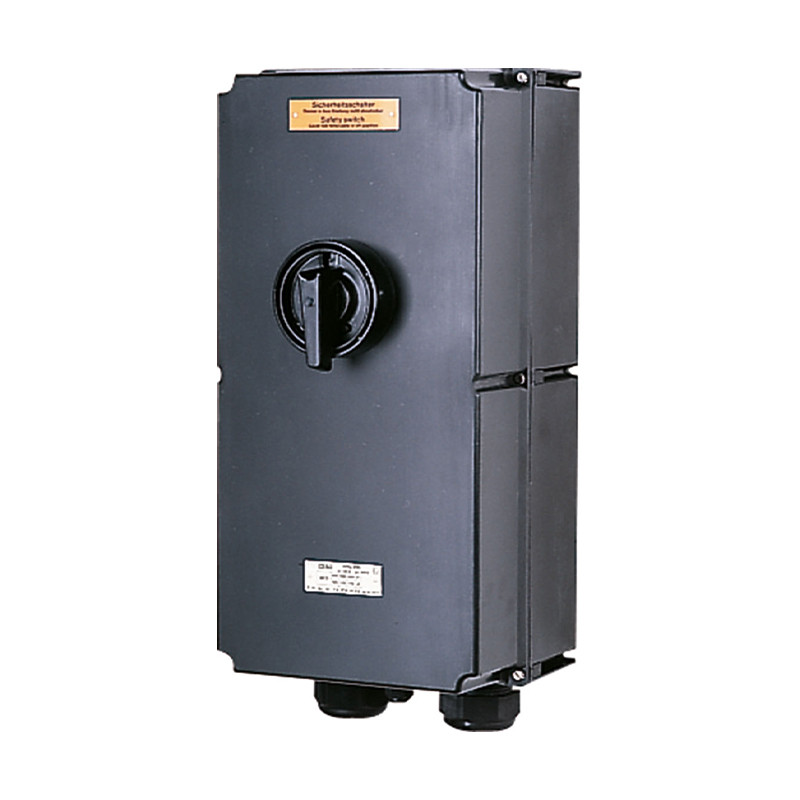

125 A robbanásbiztos biztonsági kapcsoló

Műszaki adatok

Jelölés a 94/9/EK (ATEX) szerint
EK-típusvizsgálati tanúsítvány

IECEx megfelelőségi tanúsítvány
Jelölés az IECEx szerint
Megengedett környezeti hőmérséklet
Névleges feszültség
Névleges áram
Frekvencia
Névleges kapcsolási kapacitás
és szigetelés az EN 60947-3 szabvány szerint


Biztonsági biztosíték

Csatlakozó sorkapcsok


Védelmi fokozat az EN 60529 szabvány szerint
Védelmi osztály
Tömszelence/ház nyílásai



Súly

Ház anyaga

Ház színe

Segédérintkező

Záró		 D II 2G Ex de IIC T6 / D II 2D Ex tD A21 IP66 T80°C
3 pólusú: PTB 99 ATEX 1164
6 pólusú: PTB 00 ATEX 1073
BKI 07.0005
Ex ed IIC T6, Ex tD A21 IP66 T53 °C
-20°C és +40°C között1)
max. 690 V
max. 80 A
50/60 Hz
Ue 230 V / Ie 125 A
Ue 400 V / Ie 125 A
Ue 500 V / Ie 125 A
Ue 690 V / Ie 110 A
akár 400 V AC 200 A gL
akár 500 V AC 160 A gL
Főérintkező 3 pólusú: 1 x 50/70 mm2>
Főérintkező 6 pólusú: 6 x 95 mm2/2 x 95 mm2>
Segédérintkező: 2 x 4 mm2
IP66
I
M25 (d = 8-17 mm) lásd a rendelési adatokat
M40 (d = 16-28 mm) lásd a rendelési adatokat
M63 (d = 27-48 mm) lásd a rendelési adatokat
opció: fém peremes 2 menetes bemenettel
3 pólusú: kb. 16 kg
6 pólusú: kb. 31 kg
3 pólusú: üvegszállal erősített poliészter
6 pólusú: acél, porfestett
3 pólusú: fekete
6 pólusú: fehér
1 x NO zárású, bevonattal; korai kioldás
1 x NC zárású, bevonattal; korai kioldás
Késleltetett kapcsoló
"KI" állásban rögzíthető
három kereskedelmi forgalomban kapható zárral.

1) Más környezeti hőmérsékleti tartományok is elérhetők kérésre.

Rendelési információk

Verzió Tömszelence Termékszám
Robbanásbiztos biztonsági kapcsoló 125 A
2 segédérintkezős változat (1 x NO; 1 x NC)
3 pólusú 2 x M63 / 1 x M25 GHG 265 0010 R0001
4 pólusú 2 x M40 GHG 265 0010 R0005
3 pólusú vészkapcsoló stop 2 x M63 / 1 x M25 GHG 265 0010 R0002
6 pólusú 4 x M63 / 1 x M25 EXKO 224716 K 0000
6 pólusú vészleállító 4 x M63 / 1 x M25 EXKO 224726 K 0000

Méretek [mm]

Tartozékok

Szerelőlap 3 pólusú 125 A-es robbanásbiztos biztonsági kapcsolóhoz2)
Típus Alkalmazás Rögzítési mód Cikkszám
3-as méret 2 x Karrögzítő Csavarozás1) GHG 610 1953 R0110
Rögzítőlap tartozékok
Típus Darabszám csomagonként Cikkszám
Írható címkével ellátott címketartó 1, 2, 2A és 3 méretű szerelőlapokhoz 10 GHG 610 1953 R0057
Telepítőkészlet 1”-os csövekhez (Ø 27-30 mm) címketartóhoz csőre szereléshez 10 GHG 610 1953 R0020

1) Kérjük, vegye figyelembe a szerelési távolságokat
2) Az összeszereléshez 2 darab szükséges
A termékeket a táblázatokban felsorolt ​​készletekben szállítjuk.
