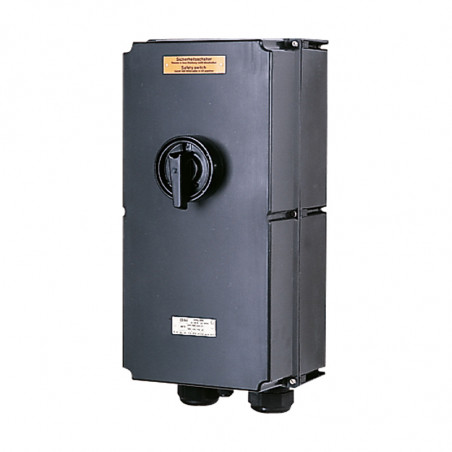

Saugos jungiklis sprogimo įrodymui 125 a
Saugos jungiklis sprogimo įrodymui 125 a
Saugos jungiklis sprogimo įrodymui 125 a
Saugos jungiklis sprogimo įrodymui 125 a

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Saugos jungiklis sprogimo įrodymui 125 a

Techninės specifikacijos

Žymėjimas pagal 94/9/EB (ATEX)
EB tipo tyrimo sertifikatas

IECEx atitikties sertifikatas
Žymėjimas pagal IECEx
Leidžiama aplinkos temperatūra
Nominali įtampa
Nominali srovė
Dažnis
Nominali perjungimo galia
ir izoliacija pagal EN 60947-3


Atsarginis saugiklis

Jungties gnybtai


Apsaugos laipsnis pagal EN 60529
Apsaugos klasė
Liežuvėlinio lizdo / korpuso angos



Svoris

Korpuso medžiaga

Korpuso spalva

Pagalbinis kontaktas

Užrakinimas		 D II 2G Ex de IIC T6 / D II 2D Ex tD A21 IP66 T80°C
3 polių: PTB 99 ATEX 1164
6 polių: PTB 00 ATEX 1073
BKI 07.0005
Ex ed IIC T6, Ex tD A21 IP66 T53 °C
Nuo -20°C iki +40°C1)
maks. iki 690 V
maks. 80 A
50/60 Hz
Ue 230 V / Ie 125 A
Ue 400 V / Ie 125 A
Ue 500 V / Ie 125 A
Ue 690 V / Ie 110 A
iki 400 V AC 200 A gL
iki 500 V AC 160 A gL
Pagrindinis kontaktas 3 polių: 1 x 50/70 mm2>
Pagrindinis kontaktas 6 polių: 6 x 95 mm2/2 x 95 mm2>
Pagalbinis kontaktas: 2 x 4 mm2
IP66
I
M25 (d = 8–17 mm) žr. užsakymo informaciją
M40 (d = 16–28 mm) žr. užsakymo informaciją
M63 (d = 27–48 mm) žr. užsakymo informaciją
pasirinkimas: metalinis flanšas su 2 srieginiais įvadais
3 polių: apie 16 kg
6 polių: apie 31 kg
3 polių: stiklo pluoštu sustiprintas poliesteris
6 polių: plienas, dažytas milteliniu būdu
3 polių: juodas
6 polių: baltas
1 x NO jungtis, su izoliacija; ankstyvas nutrūkimas
1 x NC jungtis, su izoliacija; Ankstyvas išsijungimas
Uždelstą jungiklį
galima užfiksuoti „IŠJUNGTA“ padėtyje
trimis komerciškai prieinamais užraktais.

1) Kiti aplinkos temperatūros diapazonai galimi paprašius.

Užsakymo informacija

Versija Riebokšlis Produkto Nr.
Sprogimui atsparus saugos jungiklis 125 A
Versija su 2 pagalbiniais kontaktais (1 x NO; 1 x NC)
3 polių 2 x M63 / 1 x M25 GHG 265 0010 R0001
4 polių 2 x M40 GHG 265 0010 R0005
3 polių avarinis sustabdyti 2 x M63 / 1 x M25 GHG 265 0010 R0002
6 polių 4 x M63 / 1 x M25 EXKO 224716 K 0000
6 polių avarinis stabdiklis 4 x M63 / 1 x M25 EXKO 224726 K 0000

Matmenys [mm]

Priedai

Tvirtinimo plokštė 3 polių 125 A sprogimui atspariam saugos jungikliui2)
Tipas Taikymas Tvirtinimo būdas Produkto Nr.
Dydis 3 2 x strėlės tvirtinimas Varžtai1) GHG 610 1953 R0110
Tvirtinimo plokštės priedai
Tipas Vienetų skaičius pakuotėje Produkto Nr.
Etiketės laikiklis su etikete (rašoma) 1, 2, 2A ir 3 dydžių tvirtinimo plokštėms 10 GHG 610 1953 R0057
Etiketės laikiklio montavimo rinkinys 1 colio vamzdžiams (Ø 27–30 mm) vamzdžiams tvirtinti 10 GHG 610 1953 R0020

1) Prašome laikytis montavimo atstumų
2) Surinkimui reikalingos 2 dalys
Produktai pristatomi lentelėse nurodytais rinkiniais.
