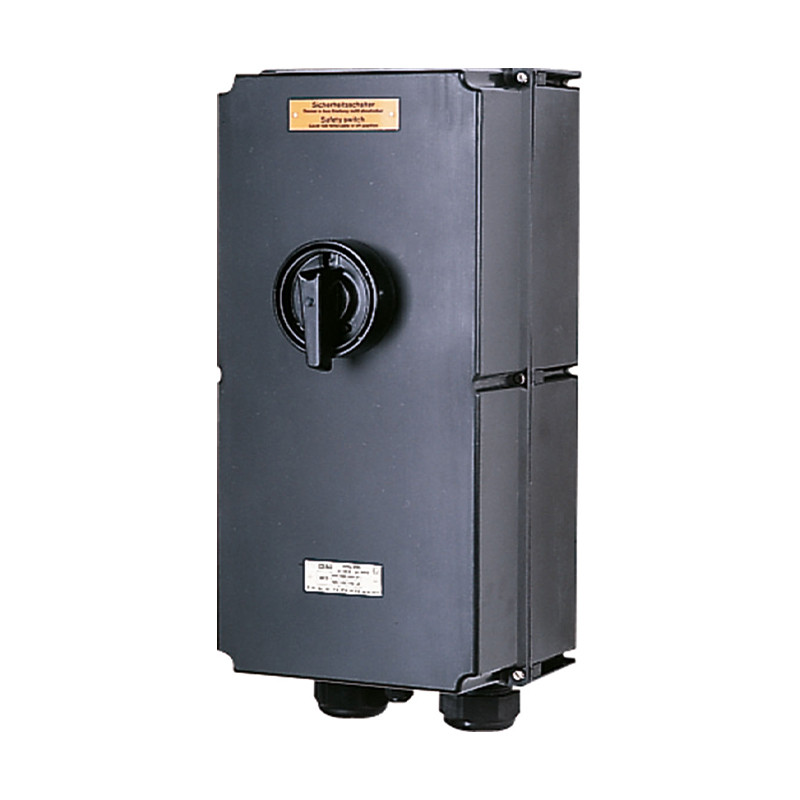

Comutator de siguranță pentru explozie 125 A
Comutator de siguranță pentru explozie 125 A
Comutator de siguranță pentru explozie 125 A
Comutator de siguranță pentru explozie 125 A

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Eaton / CEAG

Comutator de siguranță pentru explozie 125 A

Specificații tehnice

Marcare conform 94/9/CE (ATEX)
Certificat de examinare CE de tip

Certificat de conformitate IECEx
Marcare conform IECEx
Temperatură ambientală admisibilă
Tensiune nominală
Curent nominal
Frecvență
Capacitate nominală de comutare
și izolație conform EN 60947-3


Siguranță de rezervă

Terminale de conectare


Grad de protecție conform EN 60529
Clasă de protecție
Deschideri presetupă/carcasă



Greutate

Material carcasă

Culoare carcasă

Contact auxiliar

Blocare		 D II 2G Ex de IIC T6 / D II 2D Ex tD A21 IP66 T80°C
3 poli: PTB 99 ATEX 1164
6 poli: PTB 00 ATEX 1073
BKI 07.0005
Ex ed IIC T6, Ex tD A21 IP66 T53 °C
-20°C până la +40°C1)
max. până la 690 V
max. 80 A
50/60 Hz
Ue 230 V / Ie 125 A
Ue 400 V / Ie 125 A
Ue 500 V / Ie 125 A
Ue 690 V / Ie 110 A
până la 400 V AC 200 A gL
până la 500 V AC 160 A gL
Contact principal 3 poli: 1 x 50/70 mm2Contact principal 6 poli: 6 x 95 mm2/2 x 95 mm2Contact auxiliar: 2 x 4 mm2IP66
I
M25 (d = 8-17 mm) vezi detalii comandă
M40 (d = 16-28 mm) vezi detalii comandă
M63 (d = 27-48 mm) vezi detalii comandă
opțiune: flanșă metalică cu 2 intrări filetate
3 poli: aprox. 16 kg
6 poli: aprox. 31 kg
3 poli: poliester armat cu fibră de sticlă
6 poli: oțel, vopsit în câmp electrostatic
3 poli: negru
6 poli: alb
1 x NO închidere, izolare; rupere prematură
1 x NC închidere, izolare; Rupere anticipată
Comutatorul întârziat
poate fi blocat în poziția „OPRIT”
cu trei încuietori disponibile comercial.

1) Alte intervale de temperatură ambientală sunt disponibile la cerere.

Informații de comandă

Versiune Presetupare Cod produs
Întrerupător de siguranță antiexplozie 125 A
Versiune cu 2 contacte auxiliare (1 x NO; 1 x NC)
3 poli 2 x M63 / 1 x M25 GHG 265 0010 R0001
4 poli 2 x M40 GHG 265 0010 R0005
3 poli de urgență oprire 2 x M63 / 1 x M25 GHG 265 0010 R0002
6 poli 4 x M63 / 1 x M25 EXKO 224716 K 0000
Oprire de urgență cu 6 poli 4 x M63 / 1 x M25 EXKO 224726 K 0000

Dimensiuni [mm]

Accesorii

Placă de montare pentru întrerupător de siguranță antiexplozie cu 3 poli de 125 A2)
Tip Aplicație Metodă de montare Cod produs
Mărimea 3 2 x Suport braț Înșurubare1) GHG 610 1953 R0110
Accesorii placă de montare
Tip Bucăți per pachet Cod produs
Suport etichetă cu etichetă (inscriptibilă) pentru plăci de montare de dimensiunile 1, 2, 2A și 3 10 GHG 610 1953 R0057
Kit de instalare pentru țevi de 1” (Ø 27-30 mm) pentru suport de etichetă pentru montarea pe țeavă 10 GHG 610 1953 R0020

1) Vă rugăm să respectați distanțele de montare
2) Sunt necesare 2 bucăți pentru asamblare
Produsele sunt livrate în seturi listate în tabele.
