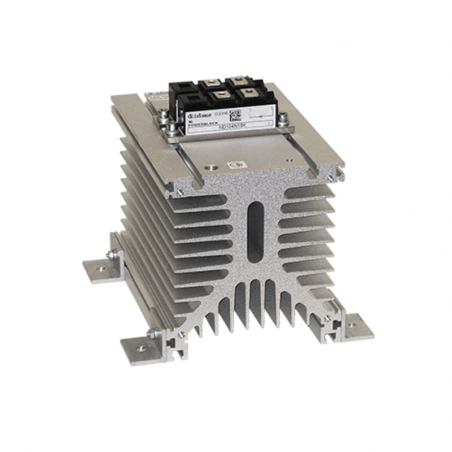

Blok modułowy dwutyrystorowy do zgrzewarek typ A2Q...
  • Blok modułowy dwutyrystorowy do zgrzewarek typ A2Q...

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: DACPOL

Blok modułowy dwutyrystorowy do zgrzewarek typ A2Q...

Wymiana styczników ignitronowych na tyrystorowe w zgrzewarkach oporowych nie przedstawia problemu technicznego. Jeżeli weźmiemy pod uwagę połączenia elektryczne, to układ stycznika tyrystorowego (odpowiedniego bloku modułowego) wymaga jedynie układu dopasowującego impulsy wyzwalające ignitron do poziomu impulsów koniecznych do wyzwolenia tyrystorów. Odpowiedni układ dopasowujący przedstawia rys. 1. Na wyjście układu Z1(2) należy podłaczyć końcówkę zdjętą z zapłonnika ignitronu, natomiast punkt B1 (2) oraz K1 (2) połączyć z bramką i katodą tyrystorów T1 (2). Zamocowanie mechaniczne stycznika tyrystorowego nie powoduje zmian w konstrukcji zgrzewarki. Wykorzystuje się również istniejącą instalację chłodzenia wodnego ignitronów. Dla zapewnienia prawidłowej eksploatacji bloku modułowego w okładzie stycznika tyrystorowego w zgrzewarce jest konieczne zachowanie istniejącej w układzie z ignitronem blokady wodnej.



Typ bloku
modułowego
Zakres VDRM
[V]
ITSM
[A]
I2t
[A2s]
IGT
[mA]
A2Q6W - 125 - ... 1200-2200 3000 45000 150
A2Q6W - 200 - ... 1200-2200 3600 65000
A2Q6W - 300 - ... 1200-1600 5000 125000
A2Q7W - 350 - ... 1200-2200 6300 200000 300
A2Q7W - 450 - ... 1200-2200 7600 290000
A2Q7W - 550 - ... 1200-1800 9100 290000


Schemat połączeń




Blok dwuelementowy tyrystorowy do zgrzewarek

„6" - tyrystor o grubości ok. 15 mm
„7" - tyrystor o grubości ok. 26 mm
