Gyártó: John-Guest

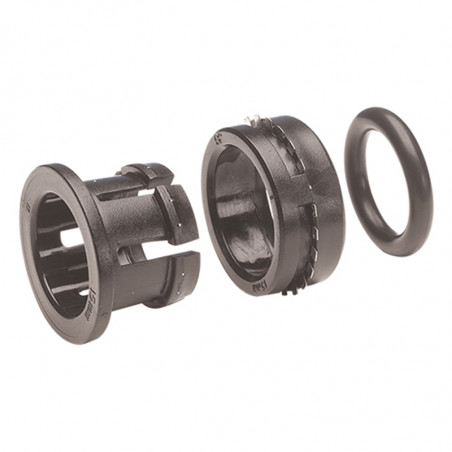

Cartridge

Seria produktów Cartridge umożliwia zmontowanie opatentowanej techniki połączeńw obudowach bloków sterowniczych, zespołach regulujących czy zaworach. Prosimy o zwrócenie uwagi i sprawdzenie systemu przed uruchomieniem.


Produkty są dostępne z pierścieniem ustalającym z tworzywa lub mosiądzu jak i różnymi uszczelkami pierścieniowymi.




Pierścień ustalajcący tworzywa sztucznego z 1 uszczelką pierścieniową

Metryczny
Nr artykułu RohrAD ØA ØB ØC D E F ØG
PM2804E 4 na zapytanie
PM2805E 5 11,99 9,06 5,13 4,90 8,64 12,45 4,30
PM2806E 6 13,41 10,00 6,12 4,60 9,80 14,00 5,30
PM2808E 8 13,82 11,94 8,13 5,45 10,15 15,00 7,35
PM2810E 10 16,05 14.00 10,15 6,86 11,81 18,17 9,20
PM2812E 12 NBRO’Ring na zapytanie
PM2815E 15 22,86 20,32 15,19 9,50 17,50 26,90 14,20
PCM2812E 12 EPDMO’Ring na zapytanie


Calowy
Nr artykułu RohrAD ØA ØB ØC D E F ØG
PM2804S 5/32" na zapytanie
PI2806S 3/16” 11,9 8,8, 4,9 4,9 8,6 12,4 4,0
PI2808S 1/4" 13,4 10,7 6,5 4,6 9,8 14,1 5,8
PM28G8S 5/18” 13,8 11,9 8,1 5,5 10,2 15,0 7,3
PI2S1ZS 3/8” 16,1 13,9 9,7 6,9 11,8 18,3 8,9
PI2816S 1/2” 19,7 17,0 12,8 7,7 14,2 20,2 12,2


Pierścień ustalajcący w wykonaniu ze stali nierdzewnej z 1 uszczelką pierścieniową

Metryczny
Nr artykułu RohrAD ØA ØB ØC D E F ØG
MM2804N 4 12,50 8, 30 4,14 4,60 8,90 1230 330
MM2605N 5 11,95 9,06 5,13 4,57 8.63 12,44 4,06
MM2806N 6 13,41 10,00 6,12 4,60 9,80 14,00 530
MM2808N 8 13,82 11,94 8,13 5,46 10,15 15,00 735
MM2810N 10 16,05 14,00 10,15 6,86 1131 18,17 9,20
MM2812N 12 19,10 16,54 12,15 8,65 15,50 23,50 11,20
MM2815N IS 22,86 20,32 15,19 9,00 17,50 26,90 14,20
MM2818N 18 26,80 23,90 18,40 9,00 19,10 29,20 17,00
MM2822N 22 31,05 27,80 22,20 10,85 21,10 31,60 21,20


Calowy
Nr artykułu RohrAD ØA ØB ØC D E F ØG
MM2804N 5/32” 12,5 8,3 4,1 4,6 8,9 12,8 3,3
MI2806N 3/16" 12,0 8,8 4,9 4,6 8,6 12.4 4,1
MI2808N 1/4” 13,4 10,8 6,5 4,6 9,8 14,1 5,8
MM2808N 5/16” 13,8 11,9 8,1 5,5 10,2 15.0 7,4
MI2812N 3/8” 16,1 13,9 9,7 6,9 11,8 18,3 8,9
MI2816N 1/2" 19,7 17,0 12,9 7,7 14,2 20,2 12,2
