Patrone
  • Patrone

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: John-Guest

Patrone

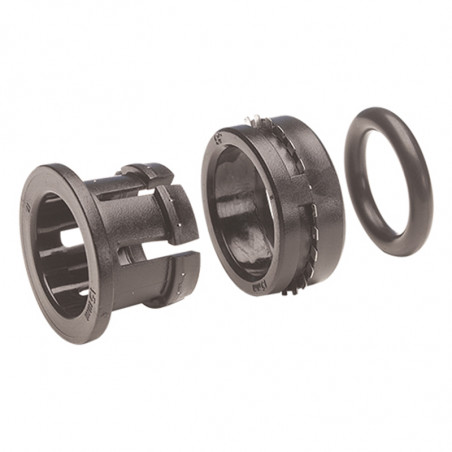

Cartridge product series allows to use patented connection method of cased control blocks, control sets or valves. We ask you to verify the system before running.



Plastic ring with one ring washer.

metric

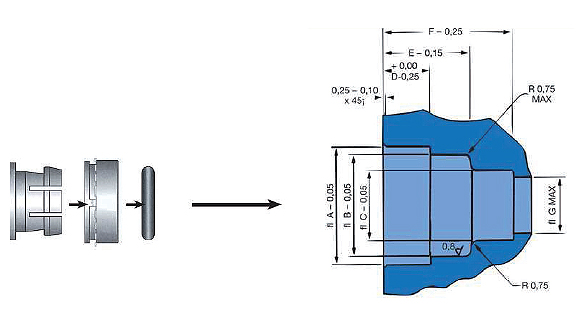

Art.-Nr. RohrAD ØA ØB ØC D E F ØG
PM2804E 4 on request
PM2805E 5 11,99 9,06 5,13 4,90 8,64 12,45 4,30
PM2806E 6 13,41 10,00 6,12 4,60 9,80 14,00 5,30
PM2808E 8 13,82 11,94 8,13 5,45 10,15 15,00 7,35
PM2810E 10 16,05 14.00 10,15 6,86 11,81 18,17 9,20
PM2812E 12 NBRO’Ring on request
PM2815E 15 22,86 20,32 15,19 9,50 17,50 26,90 14,20
PCM2812E 12 EPDMO’Ring on request
inch
Art.-Nr. RohrAD ØA ØB ØC D E F ØG
PM2804S 5/32" on requests
PI2806S 3/16” 11,9 8,8, 4,9 4,9 8,6 12,4 4,0
PI2808S 1/4" 13,4 10,7 6,5 4,6 9,8 14,1 5,8
PM28G8S 5/18” 13,8 11,9 8,1 5,5 10,2 15,0 7,3
PI2S1ZS 3/8” 16,1 13,9 9,7 6,9 11,8 18,3 8,9
PI2816S 1/2” 19,7 17,0 12,8 7,7 14,2 20,2 12,2


Stainless steel with one ring washer.

metric
Art.-Nr. RohrAD ØA ØB ØC D E F ØG
MM2804N 4 12,50 8, 30 4,14 4,60 8,90 1230 330
MM2605N 5 11,95 9,06 5,13 4,57 8.63 12,44 4,06
MM2806N 6 13,41 10,00 6,12 4,60 9,80 14,00 530
MM2808N 8 13,82 11,94 8,13 5,46 10,15 15,00 735
MM2810N 10 16,05 14,00 10,15 6,86 1131 18,17 9,20
MM2812N 12 19,10 16,54 12,15 8,65 15,50 23,50 11,20
MM2815N IS 22,86 20,32 15,19 9,00 17,50 26,90 14,20
MM2818N 18 26,80 23,90 18,40 9,00 19,10 29,20 17,00
MM2822N 22 31,05 27,80 22,20 10,85 21,10 31,60 21,20
inch
Art.-Nr. RohrAD ØA ØB ØC D E F ØG
MM2804N 5/32” 12,5 8,3 4,1 4,6 8,9 12,8 3,3
MI2806N 3/16" 12,0 8,8 4,9 4,6 8,6 12.4 4,1
MI2808N 1/4” 13,4 10,8 6,5 4,6 9,8 14,1 5,8
MM2808N 5/16” 13,8 11,9 8,1 5,5 10,2 15.0 7,4
MI2812N 3/8” 16,1 13,9 9,7 6,9 11,8 18,3 8,9
MI2816N 1/2" 19,7 17,0 12,9 7,7 14,2 20,2 12,2
