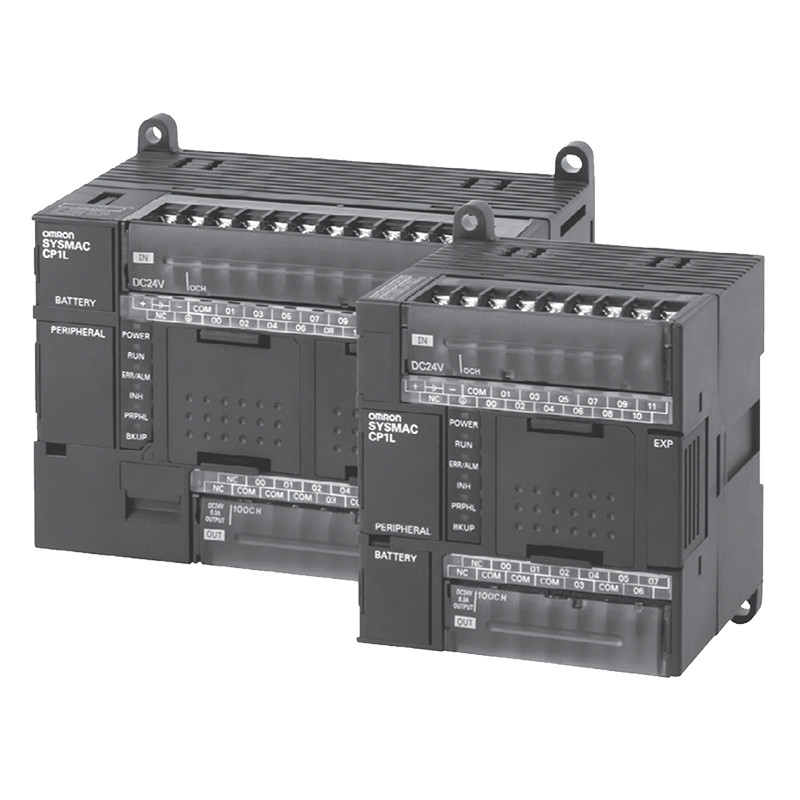

Pośród kompaktowych sterowników maszyn nowa seria CP1L frmy Omron wyróżnia się bardzo małymi rozmiarami i możliwościami łączenia modułowego.
Ponadto są one nie tylko miniaturowe, ale i konfgurowalne; charakteryzują się większą szybkością przetwarzania niż inne sterowniki i stanowią klasę samą dla siebie, jeśli idzie o stosunek ceny do możliwości.
Naturalnie są zgodne z wszystkimi innymi urządzeniami rodziny sterowników PLC frmy Omron.
Typ | CP1L-M40 (40 punktów We/Wy) |
CP1L-M30 (30 punktów We/Wy) |
CP1L-L20 (20punktów We/Wy) |
CP1L-L14 (14punktów We/Wy) |
|
---|---|---|---|---|---|
Pozycja Modele | CP1L-M40@@-@ | CP1L-M30@@-@ | CP1L-L20@@-@ | CP1L-L14@@-@ | |
Metoda sterowania | Metoda zachowania programu | ||||
Metoda sterowania We/Wy | Cykliczne skanowanie z bezpośrednim odświeżaniem | ||||
Język programowania | Diagram drabinkowy | ||||
Bloki funkcyjne | Maksymalna liczba definicji blokówfunkcyjnych: 128; maksymalna liczba wystąpieri: 256 Języki możliwe do użycia w definicji bloków funkcyjnych: diagramy drabinkowe, tekst strukturalny (ST) | ||||
Długość instrukcji | 1-7 kroków na instrukcję | ||||
Instrukcje | Ok. 500 (kody funkcji: 3 cyfry) | ||||
Czas wykonania instrukcji | Instrukcje podstawowe: min. 0,55 µs. Instrukcje specjalne: min. 4,1 µs | ||||
Oogólny czas przetwarzania | |||||
Pojemność programu | 10 tys. kroków | 5 tys. kroków | |||
Liczba zadań | 288 (32 zadania cykliczne i 256 zadań przerwaniowych) | ||||
Planowane zadania przerwaniowe | 1 (zadanie przerwaniowe nr 2, ustalone) | ||||
Wejściowe zadania przerwaniowe | 6 (zadania przerwaniowe nr 140-145, ustalone) | 4 (zadania przerwaniowe nr 140-143, ustalone) | |||
(Mogq bye także określane i wykonywane zadania przerwaniowe szybkiego licznika.) | |||||
Maksymalna liczba podprogramów | 256 | ||||
Maksymalna liczba skoków | 256 | ||||
We/Wy Obszary |
Bity wejściowe | 24: od CIO 0.00 do CIO 0.11 i od CIO 1.00 do CIO 1.11 |
18: od CIO 0.00 |
12: od CIO 0.00 do CIO 0.11 |
8: od CIO 0.00 do CIO 0.07 |
Bity wyjściowe | 16: od CIO 100.00 do CIO 100.07 i od CIO 101.00 do CIO 101.07 |
12: od CIO 100.00 do CIO 100.07 i od CIO 101.00 do CIO 101.03 |
8: od CIO 100.00 do CIO 100.07 | 6: od CIO 100.00 do CIO 100.05 | |
Obszar połączeń 1:1 | 1024 bity (64 stowa): od CIO 3000.00 do CIO 3063.15 (od CIO 3000 do CIO 3063) | ||||
Obszar dla połączenia szeregowego sterownika plc | 1440 bitów (90 stow): od CIO 3100.00 do CIO 3189.15 (od CIO 3100 do CIO 3189) | ||||
Bity robocze | 8192 bity (512 słów): od W000.00 do W511.15 (od W0 do W511) Obszar CIO: 37 504 bity (2344 słowa): od CIO 3800.00 do CIO 6143.15 (od CIO 3800 do CIO 6143) | ||||
ObszarTR | 16 bitów: od TR0 do TR15 | ||||
Obszar podtrzymania | 8192 bity (512 stow): od H0.00 do H511.15 (od H0 do H511) | ||||
ObszarAR | TTylko do odczytu (zapis zabroniony): 7168 bitów (448 słów): od A0.00 do A447.15 (od A0 do A447) Odczyt/zapis: 8192 bity (512 słów): od A448.00 do A959.15 (od A448 do A959) | ||||
Przekaźniki czasowe | 4096 bitów: od T0 do T4095 | ||||
Liczniki | 4096 bitów: od C0 do C4095 | ||||
Obszar pamięci DM | 32 tys. stow: od D0 do D32767 | 10 tys. stow: od D0 do D9999, od D32000 do D32767 | |||
Obszar rejestru danych | 16 rejestrów (16 bitów): od DR0 do DR15 | ||||
Obszar rejestru indeksów | 16 rejestrów (32 bity): od IR0 do IR15 | ||||
Obszar flag zadań | 32 flagi (32 bity): od TK0000 do TK0031 |
Typ | CP1L-M40 (40 punktów We/Wy) |
CP1L-M30 (30 punktów We/Wy) |
CPL1-L20 (20punktów We/Wy) |
CP1L-L14 (14punktów We/Wy) |
---|---|---|---|---|
Pozycja Modele | CP1L-M40@@-@ | CP1L-M30@@-@ | CP1L-L20@@-@ | CP1L-L14@@-@ |
Pamięć śledzenia | 4000 słów (500 próbek danych śledzenia do maksimum 31 bitów i 6 słów) | |||
Kaseta pamięci | Można zamontować specjalną kasetę pamięci (CP1W-ME05M). Uwaga: Może być używana do tworzenia kopii zapasowych programów lub automatycznego rozruchu. |
|||
Funkcja zegara | Aktywna. Dokładność (odchyłka miesięczna): od -4,5 min do -0,5 min (temperatura otoczenia 55° C), od -2,0 min do +2,0 min (temperatura otoczenia 25°C), od -2,5 min do +1,5 min (temperatura otoczenia 0°C) | |||
Funkcje transmisji danych | Jeden wbudowany port peryferyjny (USB 1.1). Tylko do podłączenia oprogramowania wspomagającego. | |||
Można zainstalować maksymalnie dwie opcjonalne karty do komunikacji szeregowej. | Można zainstalować maksymalnie jedną opcjonalną kartę do komunikacji szeregowej. | |||
Kopia zapasowa pamięci | Pamięć flash: programy użytkownika, parametry (np. ustawienia sterownika PLC), komentarze i cały obszar pamięci DM można zapisać w pamięci flash jako dane początkowe. Podtrzymanie bateryjne: zakres podtrzymywania, obszar DM i wartości licznika (flagi, PV). | |||
Okres eksploatacji serwisowej baterii | 5 lat przy temperaturze 25° C (baterię zapasową należy zużyć w ciągu dwóch lat od wyprodukowania) | |||
Wbudowane zaciski wejściowe | 40 (24 wejść, 16 wyjść) | 30 (18 wejść, 12 wyjść) | 20 (12 wejść, 8 wyjść) | 14 (8 wejść, 6 wyjść) |
Liczba podłączonych modułów rozszerzenia i modułów rozszerzenia We/Wy | Moduł rozszerzenia serii CP i moduły rozszerzenia We/Wy: maks. 3 | Moduły rozszerzenia serii CP i moduły rozszerzenia We/Wy: maks. 1 | ||
Maks. liczba punktów We/Wy | 160 (40 wbudowanych + 40 w każdym module rozszerzenia We/Wy × 3 moduły) | 150 (30 wbudowanych + 40 w każdym module rozszerzenia We/Wy × 3 moduły) | 60 (20 wbudowanych + 40 w każdym module rozszerzenia We/Wy × 1 moduł) | 54 (14 wbudowanych + 40 w każdym module rozszerzenia We/Wy × 1 moduł) |
Wejścia przerwaniowe | 6 wejść (czas reakcji: 0,3 ms) | 4 wejścia (czas reakcji: 0,3 ms) | ||
Tryb zliczania wejść przerwań | 6 wejść (częstotliwość reakcji: maks. 5 kHz dla wszystkich wejść przerwaniowych), 16 bitów. Zliczanie w górę lub w dół. | 4 wejścia (częstotliwość reakcji: maks. 5 kHz dla wszystkich wejść przerwa-niowych), 16 bitów. Zliczanie w górę lub w dół. | ||
Wejścia o szybkiej reakcji | 6 punktów (min. szerokość impulsu wejściowego: 50 µs) | 4 punkty (min. szerokość impulsu wejściowego: 50 μs) | ||
Planowane przerwania | 1 | |||
Szybkie liczniki | 4 liczniki, 2 osie (wejście 24 V DC), 4 wejścia: fazy różnicowe (4x), 50 kHz lub jedna faza (dodatni kierunek impulsu, góra/dół, przyrostowe), 100 kHz Zakres wartości: 32 bity, tryb liniowy lub pierścieniowy Przerwania: porównanie wartości wynikowej lub porównanie zakresu |
|||
Wyjścia impulsowe (tylko modele z wyjściami tranzystorowymi) | Przyspieszanie i zwalnianie trapezoidalne lub krzywą S (stały współczynnik wypełnienia: 50%) 2 wyjścia, od 1 Hz do 100 kHz (CCW/CW lub dodatni kierunek impulsu) |
|||
Współczynnik wypełnienia: od 0,0% do 100,0% (w przyrostach po 0,1% lub 1%) 2 wyjścia, od 0,1 do 6553,5 Hz lub od 1 do 32 800 Hz (dokładność: ±5% przy 1 kHz) | ||||
Sterowanie analogowe | 1 (ustawianie zakresu: od 0 do 255) | |||
Zewnętrzne wejście analogowe | 1 wejście (rozdzielczość: 1/256; zakres sygnału wejściowego od 0 do 10 V). Nieizolowane. |
Moduł jednostki centralnej | Danete chniczne | Model | Normy | |||
---|---|---|---|---|---|---|
Zasilanie | Typ wyjścia | Wejścia | Wyjścia | |||
CP1L-M, jednostki centralne z 40 punktami We/Wy | Zasilacz AC | Wyjście przekaźnikowe | 24 | 16 | CP1L-M40DR-A | UC1, N, L, CE |
Zasilacz DC | CP1L-M40DR-D | |||||
Wyjście tranzystorowe (typu NPN) | CP1L-M40DT-D | |||||
Wyjście tranzystorowe (typu PNP) | CP1L-M40DT1-D | |||||
CP1L-M, jednostki entralne z 30 punktami We/Wy | Zasilacz AC | Wyjście przekaźnikowe | 18 | 12 | CP1L-M30DR-A | |
Zasilacz DC | CP1L-M30DR-D | |||||
Wyjście tranzystorowe (typu NPN) | CP1L-M30DT-D | |||||
Wyjście tranzystorowe (typu PNP) | CP1L-M30DT1-D | |||||
CP1l-L, jednostki centralne z 20 punktami We/Wy | Zasilacz AC | Wyjście przekaźnikowe | 12 | 8 | CP1L-L20DR-A | |
Zasilacz DC | CP1L-L20DR-D | |||||
Wyjście tranzystorowe (typu NPN) | CP1L-L20DT-D | |||||
Wyjście tranzystorowe (typu PNP) | CP1L-L20DT1-D | |||||
CP1L-L, jednostki centralne z 14 punktami We/Wy | Zasilacz AC | Wyjście przekaźnikowe | 8 | 6 | CP1L-L14DR-A | |
Zasilacz DC | CP1L-L14DR-D | |||||
Wyjście tranzystorowe (typu NPN) | CP1L-L14DT-D | |||||
Wyjście tranzystorowe (typu PNP) | CP1L-L14DT1-D |
Nazwa | Dane techniczne | Model | Normy |
---|---|---|---|
Opcjonalna karta RS-232c | Dla opcjonalnego portu modułtu jednostki centralnej |
CP1W-CIF01 | UC1, N, L, CE |
Opcjonalna karta F«M22a/485 | Dla opcjonalnego portu modułu jednostki centralnej |
CP1W-CIF11 | |
Kaseta pamięci | Może być używana do tworzenia kopii zapasowych programów lub automatycznego rozruchu | CP1W-ME05M |
Nazwa | Dane techniczne | Model | Normy | |
---|---|---|---|---|
Zintegrowany pakiet oprogramowania narzędziowego cX-one 2.0 |
CX-One to pakiet integrujący oprogramowanie dla sterowników PLC firmy OMRON i innych komponentów. Pakiet CX-One działa w następujących systemach operacyjnych: SO:Windows 98SE, Me, NT 4.0 (Service Packóa), 2000 (Service Pack 3 lub nowszy) lub XP *Program CX-Thermo działa tylko w systemie Windows 2000 (z dodatkiem Service Pack 3 lub nowszego) lub w Windows XP
*Oprogramowanie jest dostarczane na płycie CD dla CXONEAL@@ C-@EV2 i na płycie DVD dla CXONE-AL@@D-@EV2. *Dostępne są licencje sieciowe dla użytkowników, którzy chcą uruchomić program CX- One na wielu komputerach. Więcej informacji na ten temat można uzyskać u przedstawiciela firmy Omron. |
1 licencja | CXONE-AL01C-EV2 CXONE-AL01D-EV2 | - |
3 licencje | CXON E-AL03C-EV2 CXON E-AL03 D-EV2 |
|||
10 licencji | CXONE-AL10C-EV2 CXONE-AL10D-EV2 | |||
50 licencji | CXON E-AL50C-EV2 CXONE-AL50D-EV2 | |||
Kabel USB do programowania | Kabel z wtykiem męskim typu A i drugim wtykiem męskim typu B (dł. 1,8 m) | CP1W-CN221 | - | |
Kabel połączeniowy urządzenia programującego dla opcjonalnej płyty cp1W-cIF01 RS-232c | Łączy DOS-y komputerów, wtyk 9-stykowy typu D-Sub (dł. 2,0 m) | Do złączy antystatycznych | XW2Z-200S-CV | - |
Łączy DOS-y komputerów, wtyk 9-stykowy typu D-Sub (dł. 5,0 m) | XW2Z-500S-CV | |||
Łączy DOS-y komputerów, wtyk 9-stykowy typu D-Sub (dł. 2,0 m) | XW2Z-200S-V | |||
Łączy DOS-y komputerów, wtyk 9-stykowy typu D-Sub (dł. 5,0 m) | XW2Z-500S-V | |||
Kabel konwertujący USB-szeregowy (zob. uwaga) | Kabel konwertujący USB-RS-232C (dł. 0,5 m) i sterownik PC (na dysku CD-ROM). Zgodność ze specyfikacją USB 1.1 Po stronie PC: złącze USB (wtyk typu A, męski) Po stronie sterownika PLC: złącze RS-232C (wtyk D-sub 9-stykowy, męski) Sterownik: obsługiwany przez systemy Windows 98, Me, 2000 i XP |
CS1W-CIF31 |
Uwaga:
1. Nie może być używany z peryferyjnym portem USB.
2. Sterowniki CP1L są obsługiwane przez program CX-Programmer w wersji 7.1 lub nowszej.
Nazwa | Typ wyjścia | Wejścia | Wyjścia | Model | Normy |
---|---|---|---|---|---|
Moduły rozszerzenia We/Wy | Przekaźnik | 24 | 16 | CP1W-40EDR | N, L, CE |
Tranzystorowy (typu NPN) | CP1W-40EDT | ||||
Wyjście tranzystorowe (typu PNP) | CP1W-40EDT1 | ||||
Przekaźnik | 12 | 8 | CP1W-20EDR1 | U, C, L, CE | |
Tranzystorowy (typu NPN) | CP1W-20EDT | U, C, N, L, CE | |||
Wyjście tranzystorowe (typu PNP) | CP1W-20EDT1 | ||||
Przekaźnik | — | 16 | CP1W16ER | CE | |
— | 8 | — | CP1W-8ED | U, C, N, L, CE | |
Przekaźnik | — | 8 | CP1W-8ER | ||
Tranzystorowy (typu NPN) | - | 8 | CP1W-8ET | ||
Wyjście tranzystorowe (typu PNP) | CP1W-8ET1 | ||||
Moduł wejść analogowych | Analogowy (rozdzielczość: 1/6000) | 4 | — | CP1W-AD041 | UC1, CE |
Moduł wyjść analogowych | Analogowy (rozdzielczość: 1/6000) | - | 4 | CP1W-DA041 | UC1, CE |
Moduł analogowego We/Wy | Analogowy (rozdzielczość: 1/6000 | 2 | 1 | CP1W-MAD11 | U, C, N, CE |
Moduł połączeniowy We/Wy compoBus/S | - | 8 (bity łącza wejściowego We/Wy) | 8 (bity łącza wejściowego We/Wy) | CP1WSRT21 | U, C, N, L, CE |
Moduł czujnika temperatury | 2 wejścia dla termopary | CP1W-TS001 | U, C, N, L, CE | ||
4 wejścia dla termopary | CP1W-TS002 | ||||
2 wejścia dla rezystancyjnego czujnika temperatury | CP1W-TS101 | ||||
4 wejścia dla rezystancyjnego czujnika temperatury | CP1W-TS102 |
