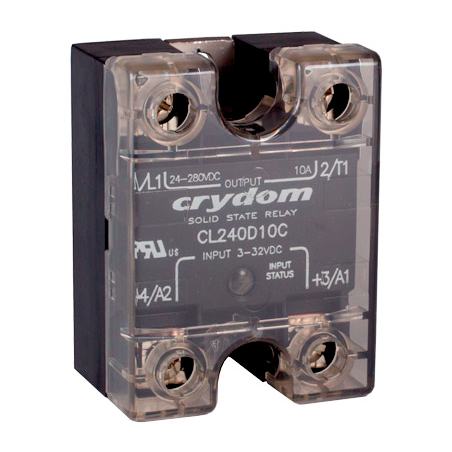

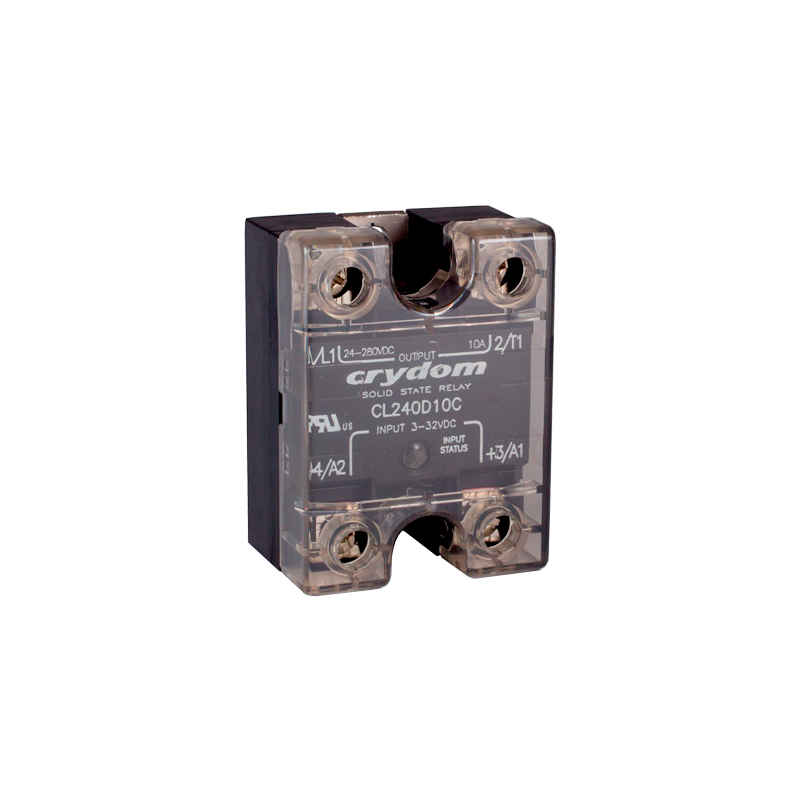

| Napięcie sterujące | 5A | 10A |
| 3-32 VDC | CL240D05 | CL240D10 |
| 90-250 VAC | CL240A05 | CL240A10 |
| Seria |
|---|
| CL |
| Napięcie obciążenia |
| 240: 24-280 VAC |
| Napięcie sterujące |
| A: 90-250 VAC D: 3-32 VDC |
| Znamionowy prąd obciążenia |
| 05: 5 Amperów10: 10 Amperów |
| Mocowanie |
| Puste: śruby i zaciskiK: zamontowane podstawki ze śrubami do montażu na PCB (tylko IP00) |
| Typ przełączania |
| Puste: Zerowe napięcie włączeniaR: Natychmiastowe włączenie |
| Pokrywa |
| Puste: nie załączona (IP00)C: załączona (IP20) |
| Podkładka termiczna |
| Pusto: nie załączonaH: załączona |
Wymagane do ważnego numeru części
Tylko opcjonalne i nie wymagane do ważnego numeru części
| Opis | 5A | 10A |
|---|---|---|
| Napięcie pracy (47-63Hz) [Vrms] | 24-280 | 24-280 |
| Chwilowe przepięcie [Vpk] | 600 | 600 |
| Maksymalny prąd upływu w stanie wyłączenia przy napięciu znamionowym[mArms] | 7 | 7 |
| Minimalna dV/dt w stanie wyłączonym przy maksymalnym napięciuznamionowym [V/usec] | 500 | 500 |
| Maksymalny prąd obciążenia [Adc] | 5 | 10 |
| Minimalny prąd obciążenia [mArms] | 150 | 150 |
| Maksymalny pojedynczy udar prądowy (50/60Hz) [Apk] | 84/100 | 120/126 |
| Maksymalny spadek napięcia w czasie pracy przy znamionowym prądzie[V] | 1,6 | 1,5 |
| Rezystancja termiczna złącze-obudowa (Rjc) [stopień Celsjusza/W] | 2,3 | 2,3 |
| Maksymalna I2t dla zadziałania (½ cyklu) (50/60Hz) [A2sec] | 35/42 | 72/66 |
| Minimalny współczynnik mocy (przy maksymalnym obciążeniu) | 0,5 | 0,5 |
| Minimalna zdolność odprowadzania ciepła dla znamionowego prądu przy40 stopniach Celsjusza [stopień Celsjusza/W] | 3 | 1,5 |
| Opis | Sterowanie DC | Sterowanie AC |
|---|---|---|
| Zakres napięcia sterującego | 3-32 VDC | 90-250 VAC |
| Maksymalne napięcie wsteczne | -32 VDC | - |
| Minimalne napięcie włączenia | 3 VDC | 90 VAC/VDC |
| Konieczne napięcie wyłączenia | 1 VDC | 5 VAC/VDC |
| Minimalny prąd wejścia (dla włączanego) | 10 mA | 6mA |
| Maksymalny prąd wejścia | 14 mA | 10 mA |
| Znamionowa impedancja wejściowa | Ograniczona prądowo | Ograniczona prądowo |
| Maksymalny czas włączenia [msec] | ½ cyklu | 20 |
| Maksymalny czas wyłączenia [msec] | ½ cyklu | 30 |
| Opis | Parametry |
|---|---|
| Wytrzymałość dielektryczna, wejście do wyjścia (50/60Hz) | 4000 Vrms |
| Wytrzymałość dielektryczna, wejście/wyjście do płyty bazowej(50/60Hz) | 2500 Vrms |
| Minimalna rezystancja izolacji (przy 500V DC) | 109 Ohma |
| Maksymalna pojemność, wejście/wyjście | 8pF |
| Zakres temperatur otoczenia dla pracy | -40 do 80 stopni Celsjusza |
| Zakres temperatur otoczenia dla przechowania | -40 do 125 stopni Celsjusza |
| Waga (typowa) | 81.53 g |
| Materiał obudowy | UL94 V-0 |
| Materiał płyty bazowej | Aluminium |
| Moment dokręcający śrubę zacisku wejściowego (Nm) | 1,5-1,7 |
| Zakres momentu dokręcającego śruby zacisku obciążenia (Nm) | 2-2,2 |
| Zakres momentu dokręcającego przy montażu SSR (Nm) | 2-2,2 |
| Zakres momentu dokręcającego wejście/obciążenie (Nm) | z opcją K: 0,9-1,13 |
| Rozmiar gwintu śruby zacisku wejście/wyjście | #6-32 UNC / #8-32 UNC |
| Wilgotność dla IEC 60068-2-78 | 93% nie skroplone |
| LED-owy wskaźnik stanu | Zielony |
| MTBF (średni czas pomiędzy błędami) przy 40 stopniach Celsjuszaotoczenia | 11 641 553 godzin (1 328 lat) |
| MTBF (średni czas pomiędzy błędami) przy 60 stopniach Celsjuszaotoczenia | 7 210 376 godzin (823 lata) |
