Gyártó: HOLLAND SHIELDING

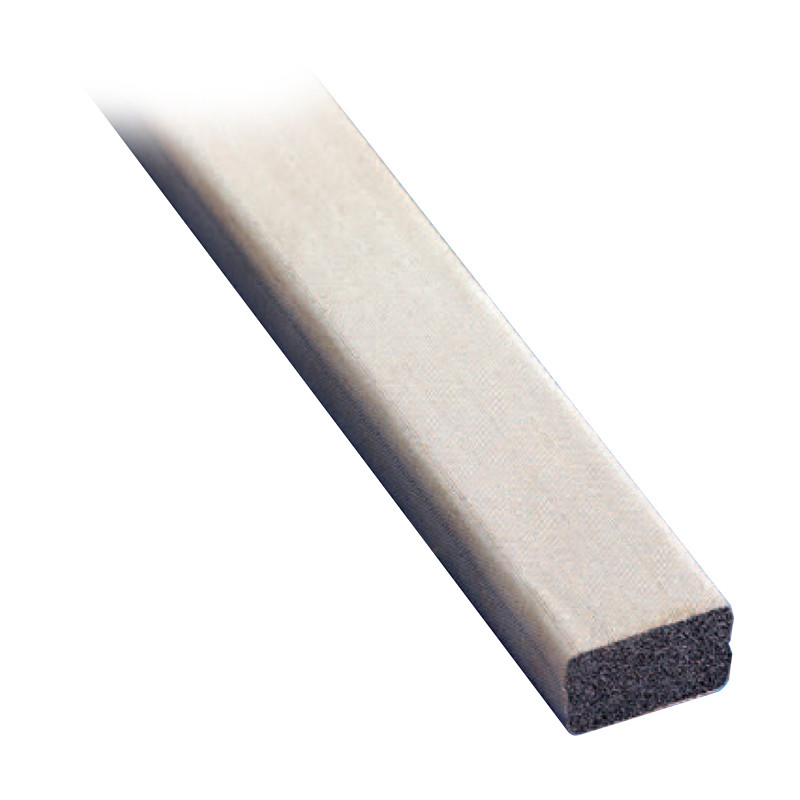

EMC/RFI 7000 sorozatú árnyékoló tömítés

A 7000-es sorozatú standard tömítés egy gazdaságos, széles mérettartományú HF tömítés. Rendkívül hatékony rozsdamentes acél, réz és króm konstrukciókkal kombinálva.
Minden tömítés vezetőképes ragasztószalaggal van ellátva.
A 7000-es tömítés neoprénből vagy PVC-ből készül, és speciális textilanyaggal van bevonva. Ez kiváló árnyékoló tulajdonságokat és nagyon jó tartósságot garantál.
Speciális alkalmazásokhoz más anyagok is használhatók.

Árnyékolási paraméterek:

Hz frekvencia Mód dB árnyékolás
1 M E 115
10 M K 108
100 M K 102
400 M K 92
1 G E 90
10 G E 87

Az árnyékolás minősége a felület típusától, a használt tömítés típusától és anyagától függ.


Tömítés specifikációi:
- Anyagtípus: nyitott cellás neoprén hab
- Felületi ellenállás: < 0,08 Ohm 2 - Felület anyaga: vezetőképes szövet (poliészter + Cu, Ni)
- Üzemi hőmérséklet: -20 oC / + 80 oC
- RoHS tanúsítvánnyal rendelkezik
A tömítés tekercsekben kapható, a következő hosszúságokban: 50, 100, 250 vagy 1000 m.
EMC/RFI/IP védelemmel ellátott 7000-es sorozatú tömítés - táblázat

EMC/RFI/IP védelemmel ellátott 7000-es sorozatú tömítés méretei

WMC/RFI/IP védelemmel ellátott 7000-es sorozatú tömítés méretei
Magasság X (mm)
Y szélesség (mm)
2 3 4 5 6 7 8 9 10 12 15 18 20 25 32 50
1 7021 7031 7041 7051 7061 7071 7081 7091 70101 70121 70151 70181 70201 70251 70321 70501
2 7022 7032 7042 7052 7062 7072 7082 7092 70102 70122 70152 70182 70202 70252 70322 70502
3 7033 7043 7053 7063 7073 7083 7093 70103 70123 70153 70183 70203 70253 70323 70503
4 7044 7054 7064 7074 7084 7094 70104 70124 70154 70184 70204 70254 70324 70504
5 7055 7065 7075 7085 7095 70105 70125 70155 70185 70205 70255 70325 70505
6 7066 7076 7086 7096 70106 70126 70156 70186 70206 70256 70326 70506
8 7078 7088 7098 70108 70128 70158 70188 70208 70258 70328 70508
9 7099 70109 70129 70159 70189 70209 70259 70329 70509
10 701010 701210 701510 701810 702010 702510 703210 705010
12 701212 701512 701812 702012 702512 703212 705012


.118" x 0,236"

EPDM gumi

700072

700068

700058

700064

700076

700051
EMC/RFI/IP védőtömítés 7000-es sorozat EMC/RFI/IP védőtömítés 7000-es sorozat EMC/RFI/IP védőtömítés 7000-es sorozat EMC/RFI/IP Protection Gasket 7000 Series EMC/RFI/IP Protection Gasket 7000 Series EMC/RFI/IP Protection Gasket 7000 Series EMC/RFI/IP védőtömítés 7000-es sorozat
Y x X mm 2 x 4 mm 3 x 6 mm 4 x 8 mm 8 x 12 mm 10 x 12 mm 16 x 20 mm
Y x X hüvelyk 0,079" x 0,157" .157" x 0,315" .315" x 0,472" .394" x 0,472" .630" x 0,787"

Anyagspecifikációk:
(Standard neoprén anyag)
- Keménység: 38-55 Sh 00
- Nyomószilárdság: 25% 350-630 g/cm2 - Üzemi hőmérséklet oC (folyamatos működés): -40 oC / + 85 oC - Üzemi hőmérséklet oC (pillanatnyi): 100 °C - Maximális deformáció (összenyomva): 25% 22 órán át 70 °C-on: 12% - Ajánlott maximális összenyomódás: 25% - Hidegállóság: Jó - Légellenállás: Jó - Ásványolaj-állóság: Jó - Növényi olaj-állóság: Jó - Klórállóság: Jó div>
