Fabricante: HOLLAND SHIELDING

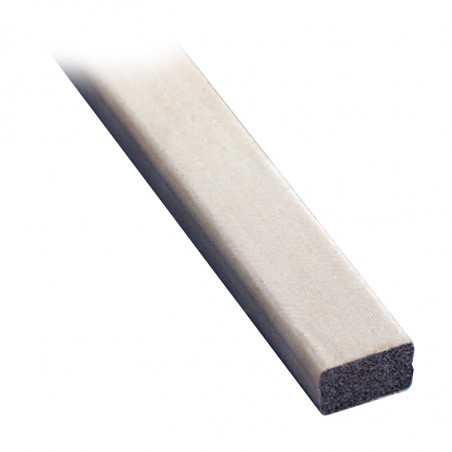

Junta de blindaje EMC / RFI 7000

La junta estándar de la serie 7000 es una junta HF económica con una amplia gama de tamaños. Es muy eficaz en combinación con estructuras de acero inoxidable, cobre y cromo.
Todas las juntas se suministran con cinta adhesiva conductora.
La junta 7000 está fabricada en neopreno o PVC y recubierta con un material textil especial. Esto garantiza excelentes propiedades de blindaje y una gran durabilidad.
Para aplicaciones especiales, se pueden utilizar otros materiales.

Parámetros de blindaje:

Frecuencia Hz Modo Apantallamiento en dB
1 M E 115
10 M E 108
100 M E 102
400 M E 92
1 G E 90
10 G E 87

La calidad del blindaje depende del tipo de superficie, tipo y material de la junta utilizada.


Especificaciones de la junta:
- Tipo de material: espuma de neopreno de celda abierta
- Resistencia superficial: < 0,08 ohmios 2 - Material de la superficie: tejido conductor (poliéster + Cu, Ni)
- Temperatura de funcionamiento: -20 °C / +80 °C
- Certificación RoHS
Junta vendida en rollos de 50, 100, 250 o 1000 m de longitud.
Junta de la serie 7000 con protección EMC/RFI/IP - gráfico

Dimensiones de la junta de la serie 7000 con protección EMC/RFI/IP

Dimensiones de la junta de la serie 7000 con protección WMC/RFI/IP
Altura X (mm)
Ancho Y (mm)
2 3 4 5 6 7 8 9 7031 7041 7051 7061 7071 7081 7091 70101 70121 70151 70181 70201 70251 70321 70501
2 7022 7032 7042 7052 7062 7072 7082 7092 70102 70122 70152 70182 70202 70252 70322 70502
3 7033 7043 7053 7063 7073 7083 7093 70103 70123 70153 70183 70203 70253 70323 70503
4 7044 7054 7064 7074 7084 7094 70104 70124 70154 70184 70204 70254 70324 70504
5 7055 7065 7075 7085 7095 70105 70125 70155 70185 70205 70255 70325 70505
6 7066 7076 7086 7096 70106 70126 70156 70186 70206 70256 70326 70506
8 7078 7088 7098 70108 70128 70158 70188 70208 70258 70328 70508
9 7099 70109 70129 70159 70189 70209 70259 70329 70509
10 701010 701210 701510 701810 702010 702510 703210 705010
12 701212 701512 701812 702012 702512 703212 705012


0,118" x 0,236"

Caucho EPDM

700072

700068

700058

700064

700076

700051
Junta de protección EMC/RFI/IP serie 7000 Junta de protección EMC/RFI/IP serie 7000 Junta de protección EMC/RFI/IP serie 7000 Junta de protección EMC/RFI/IP Serie 7000 Junta de protección EMC/RFI/IP Serie 7000 Junta de protección EMC/RFI/IP Serie 7000 Junta de protección EMC/RFI/IP Serie 7000
Y x X mm 2 x 4 mm 3 x 6 mm 4 x 8 mm 8 x 12 mm 10 x 12 mm 16 x 20 mm
Y x X pulgadas 0,079" x 0,157" 0,157" x 0,315" 0,315" x 0,472" 0,394" x 0,472" 0,630" x 0,787"

Especificaciones del material:
(Material de neopreno estándar)
- Dureza: 38-55 Sh 00
- Resistencia a la compresión: 25% 350-630 g/cm² - Temperatura de funcionamiento °C (funcionamiento continuo): -40 °C / + 85 °C - Temperatura de funcionamiento °C (instantánea): 100 °C - Máxima Deformación (comprimido): 25 % durante 22 horas a 70 °C: 12 % - Compresión máxima recomendada: 25 % - Resistencia al frío: Buena - Resistencia al aire: Buena - Resistencia al aceite mineral: Buena - Resistencia al aceite vegetal: Buena - Resistencia al cloro: Buena div>
