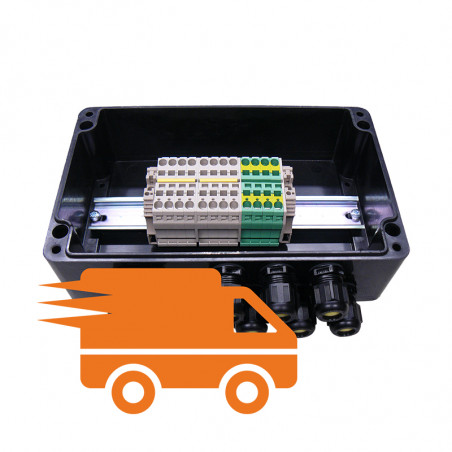

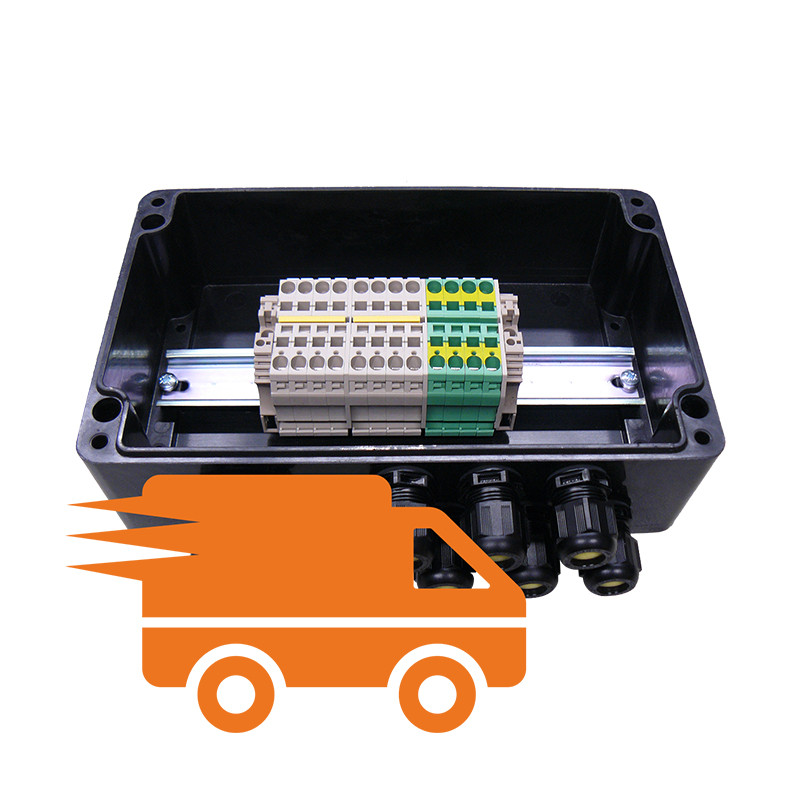

EX-csatlakozó poliészter dobozok/tartályok gyors szállításhoz

Ex-Ex poliészter sorkapocs- és elosztódobozok/dobozok

GYORS SZÁLLÍTÁS

Az EN / IEC szabványok legújabb verziói szerint a sorkapocs- és vezérlődobozok/szekrények/szekrények az 1-es és 21-es zónába vannak besorolva. A poliészter dobozok fokozott biztonságú rendszerekhez és gyújtószikramentes áramkörökhöz használhatók. Minden eszköz a következő szabványoknak megfelelően készül:

IEC EN 60079-0
IEC EN 60079-7
IEC EN 61241-0
IEC EN 61241-1

Műszaki adatok
Anyag: Üvegszállal erősített poliészter, Rpow<109>
Szín: Fekete RAL 9005
Besorolás Védelem: IP 66 (QX-P1 – IP56)
Tömítés: Szilikon
Csavarok: Rozsdamentes acél
Feszültség: Maximális feszültség 2200 V AC/DC
Áram: Maximális áram 500 A AC/DC
Keresztmetszet: Maximális vezeték-keresztmetszet 300 mm2 (kérésre), standard akár 10 mm2-ig>
Üzemi hőmérséklet: - 60oC ≤Ta Ta ≤50oC (T6)
- 60oC ≤ Ta ≤ 55oC (T5)
- 60oC ≤ Ta ≤ 60oC (T4)
Tanúsítvány: II 2G Ex eb ia IIC/IIB/IIA T6/T5/T4
II 2D Ex tb IIIC T85oC/T100oC/T120 oC IP65


Az EX dobozok elérhető méretei a gyors szállítás érdekében:

Jelölés Max. tömszelencék száma Max. csatlakozók száma *
M16 M20 M25 M32 1,52 2,52 42 62 102
QX-P1 80 x 75 x 55 A+B oldal 2 1
C+D oldal 1 1
(oC) T(oC)
Min Max
-60 50 T6 80
-60 55 T5 95
-60 60 T4 130
Tömítés Szilikon
Védelmi szint IP65 az EN 60529: 1992 szabvány szerint

EX jóváhagyás

 1, 2, 21, 22; IIA, IIB, IIC
QX-P2 110x75x55 A+B oldal 3 2
C+D oldal 1 1
QX-P5 122 x 120 x 90 A+B oldal 5 4 2 1 16 14 12 9 6
C+D oldal 2 2 1 1
QX-P6 220 x 120 x 90 A+B oldal 7 6 5 3 41 34 29 21 16
C+D oldal 2 2 1 1
QX-P7 160 x 160 x 90 A+B oldal 9 8 3 2 23 20 17 12 9
C+D oldal 7 6 2 1
QX-P8 260 x 160 x 90 A+B oldal 15 14 6 4 48 40 34 25 19
C+D oldal 7 6 2 1
QX-P11 255x250x 120 A+B oldal 36 34 16 10 47 39 33 24 18
C+D oldal 7 6 2 1
QX-P12 400 x 250 x 120 A+B oldal 58 35 17 E 83 68 57 42 33
C+D oldal 12 8 4 3
QX-P13 400x405x120 A+B oldal 36 20 18 7 83 68 57 42 33
C+D oldal 12 10 8 3
QX-P15 600 x 250 x 120 A+B oldal 84 52 24 18 112 108 90 62 45
C+D oldal 12 8 4 3

EX tömszelencék elérhető méretei gyors szállításhoz:

Típus* Fojtástartomány
[mm]
M16 4 - 9
M 20 6 -10
M 25 12 - 17
M 32 14 - 18

Az EX dobozok/tokok felszerelhetők a következő gyártók csatlakozóival: WIELAND, WAGO, WEIDMUELLER, PHOENIX.

A KÖNNYEN HASZNÁLHATÓ KONFIGURÁTOR LEHETŐVÉ TESZI AZ EX ELKÖTŐDOBOZOK/TOKOZOK GYORS KONFIGURÁLÁSÁT ÉS ÁRAJÁNLATKÉRÉSÉT.

Felhasználói kézikönyv a letöltés lapon.
